50mil Rogers RO3010 PCB для микроволновых и радиочастотных приложений

В быстро развивающемся мире электроники спрос на высокопроизводительные печатные платы (ПКБ) продолжает расти, особенно в приложениях, требующих точности и надежности.Недавно поставленный ПКБ Rogers RO3010 выделяется как лучший выбор для инженеров и производителей, ищущих исключительную производительность в микроволновых и радиочастотных (РЧ) приложениях.

Введение в Rogers RO3010
Роджерс RO3010 - это сложный ПКБ-материал, состоящий из керамически заполненных композитных материалов PTFE.Эта уникальная формула не только обеспечивает более высокую диэлектрическую постоянную, но и обеспечивает отличную механическую и электрическую стабильностьЭти свойства делают RO3010 оптимальным выбором для широкого спектра приложений, особенно в области широкополосных компонентов.Его способность упрощать сложности проектирования при поддержке миниатюризации схем делает его ценным активом для инженеров, стремящихся расширить границы технологии.

Почему выбрали Роджерса RO3010?
ПКБ RO3010 спроектирован для универсальности, что делает его идеальным для больших объемов производства.позволяет производителям производить передовые электронные продукты без возникновения чрезмерных затратБлагодаря своей исключительной стабильности в широком диапазоне частот, RO3010 идеально подходит для приложений, требующих надежности и точности.

Ключевые характеристики Rogers RO3010


Высокие диэлектрические свойства
ПКБ RO3010 может похвастаться диэлектрической постоянной 10,2 ± 0,30 при 10 ГГц, обеспечивая превосходную целостность сигнала и минимизируя потерю сигнала.0022 на той же частоте обеспечивает сохранение энергоэффективности, что делает его отличным выбором для высокочастотных приложений.

Теплоустойчивость и теплопроводность
С температурой термического разложения (Td) более 500 °C, RO3010 может выдерживать экстремальные условия без ущерба для производительности.Его низкие коэффициенты теплового расширения (CTE) 13 ppm/°C в направлении X, 11 ppm/°C в направлении Y и 16 ppm/°C в направлении Z обеспечивают размерную стабильность, которая необходима в приложениях, подверженных тепловому циклизму.теплопроводность 0.95 W/mK помогает эффективно рассеивать тепло, повышая долговечность и надежность ПКБ.

Устойчивость к влаге
RO3010 обладает скоростью поглощения влаги всего 0,05%, что гарантирует, что доска остается стабильной и надежной даже в влажной среде.Эта характеристика особенно важна для применения на открытом воздухе или в местах с изменчивыми условиями окружающей среды..

Преимущества использования Rogers RO3010

Размерная стабильность
Коэффициент расширения RO3010, соответствующий медным, способствует его размерной стабильности.Эта характеристика имеет решающее значение для поддержания целостности ПКБ во время колебаний температуры,чтобы обеспечить постоянную работу цепи.

Экономическая эффективность
Rogers RO3010 имеет конкурентоспособную цену, что делает его экономичным выбором для объемных производственных процессов.Эта доступность позволяет производителям производить высококачественные ПХБ без превышения бюджетных ограничений, что делает его доступным как для крупных, так и для малых проектов.

Гибкость для многослойных конструкций
RO3010 подходит для многослойных конструкций платы, что дает инженерам гибкость для создания сложных схем, которые отвечают требованиям современной электроники.Эта возможность особенно полезна в приложениях, где пространство ограничено, и миниатюризация является приоритетом.

Технические спецификации

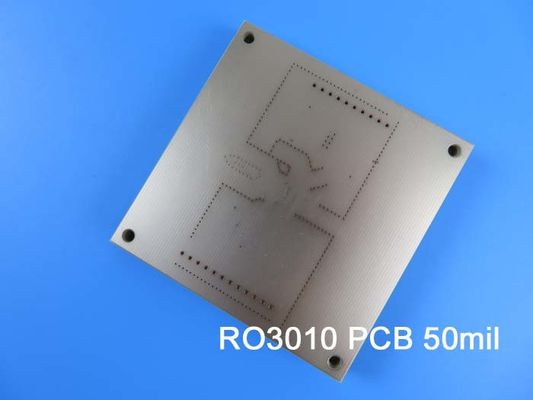

PCB Stackup: 2-слойный жесткий PCB


Медный слой 1: 35 мкм
Rogers RO3010 Субстрат: 50 миллиметров (1,27 мм)
Медный слой 2: 35 мкм

Размеры доски: 85 мм х 57 мм, +/- 0,15 мм
Минимальное количество следов/пространства: 4/4 миллилитров
Минимальный размер отверстия: 0,3 мм
Толщина готовой доски: 1,4 мм
Копровая масса: 1 унция (1,4 миллилитра) на внешних слоях
Толщина покрытия: 20 мкм
Поверхностная отделка: золото погружения
Шелковый экран: ни один с обеих сторон
Маска для сварки: ни одна с обеих сторон
Противозащитные отверстия: для винтов M6
Обеспечение качества: 100% электрическое испытание перед отправкой

Применение ПКБ Rogers RO3010

Универсальность ПКБ Rogers RO3010 делает его подходящим для широкого спектра высокопроизводительных приложений, включая:

Автомобильные радарные приложения: необходимы для передовых систем помощи водителю (ADAS), где важна надежная обработка сигнала.

Антенны GPS: поддерживают точные возможности позиционирования и навигации в различных устройствах.

Сотовые телекоммуникационные системы: идеально подходят для усилителей мощности и антенн, облегчающих надежную связь в мобильных устройствах.

Патч-антенны: идеально подходят для беспроводной связи, обеспечивая компактные конструкции с высокой эффективностью.

Спутники прямого вещания: поддержка высокочастотных операций для эффективной спутниковой связи.

Связь данных на кабельных системах: повышение надежности подключения и передачи данных в кабельных сетях.

Удаленные считыватели: позволяют эффективно собирать и отслеживать беспроводные данные.

Power Backplanes: поддерживают высокую плотность, многослойные конфигурации для распределения энергии в сложных системах.

Заключение
ПКБ Роджерса RO3010 - это значительный прогресс в области материалов печатных схем, предлагающий сочетание высокой производительности, экономичности,и универсальность, которая отвечает требованиям современной электроникиЕго превосходные диэлектрические свойства, тепловая устойчивость и влагостойкость делают его идеальным выбором для инженеров и производителей во многих отраслях.

Для получения дополнительной информации или для изучения того, как Rogers RO3010 может улучшить ваши проекты, пожалуйста, свяжитесь с нашей командой по продажам или посетите наш сайт.Примите будущее дизайна цепей с Rogers RO3010 PCB, вашим партнером в области инноваций и надежности.
