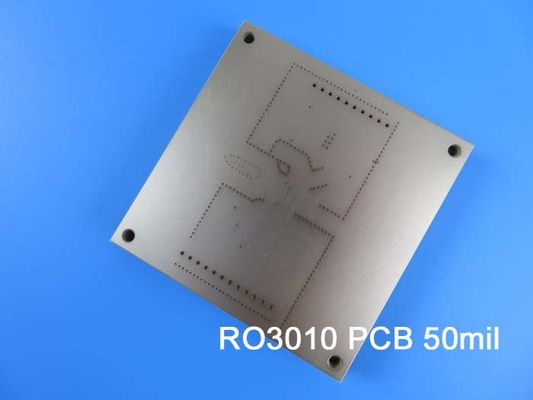

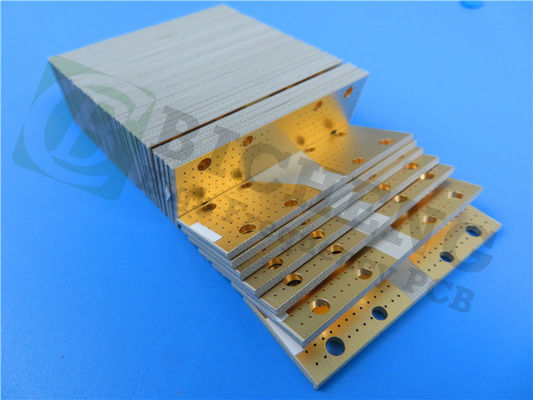

Rogers RO3010 PCB - это современная печатная плата, изготовленная из передовых керамических композитов PTFE.Он обладает высокой диэлектрической постоянной и исключительной стабильностью.RO3010 упрощает создание широкополосных компонентов и поддерживает миниатюризацию схем,что делает его идеальным выбором для инженеров, ориентированных на точность и надежность.
Ключевые особенности
Высокая диэлектрическая постоянная: 10,2 ± 0,30 при 10 ГГц/23°С, обеспечивающая превосходную целостность сигнала.
Низкий фактор рассеивания: 0,0022 при 10 ГГц/23°С, минимизируя потери энергии и повышая эффективность системы.
Тепловая стабильность:
Коэффициент теплового расширения (CTE):
X: 13 ppm/°C
Y: 11 ppm/°C
Z: 16 ppm/°C
Диапазон температуры работы: от -40°C до +85°C.
Тепловая температура разложения (Td): более 500°C, обеспечивая долговечность в экстремальных условиях.
Теплопроводность: 0,95 W/mK, что облегчает эффективное управление теплом.
Поглощение влаги: только 0,05%, что обеспечивает надежность в различных условиях.
| Недвижимость |
RO3010 |
Направление |
Объекты |
Состояние |
Метод испытания |
| Диэлектрическая постоянная,ε Процесс |
10.2±0.05 |
Z |
|
10 ГГц/23°C |
IPC-TM-650 2.5.5.5 Застегнутая полоса |
| Диэлектрическая постоянная,εПроектирование |
11.2 |
Z |
|
от 8 до 40 ГГц |
Метод дифференциальной длины фазы |
| Фактор рассеивания,tanδ |
0.0022 |
Z |
|
10 ГГц/23°C |
IPC-TM-650 2.5.5.5 |
| Тепловой коэффициент ε |
- 395 |
Z |
ppm/°C |
10 ГГц -50°Cдо 150°C |
IPC-TM-650 2.5.5.5 |
| Размерная стабильность |
0.35
0.31 |
X
Y |
мм/м |
КОНД А |
IPC-TM-650 2.2.4 |
| Сопротивляемость объема |
105 |
|
MΩ.cm |
КОНД А |
IPC 2.5.17.1 |
| Сопротивляемость поверхности |
105 |
|
MΩ |
КОНД А |
IPC 2.5.17.1 |
| Модуль тяги |
1902
1934 |
X
Y |
MPa |
23°C |
ASTM D 638 |
| Поглощение влаги |
0.05 |
|
% |
D48/50 |
IPC-TM-650 2.6.2.1 |
| Специфическая температура |
0.8 |
|
j/g/k |
|
Расчеты |
| Теплопроводность |
0.95 |
|
W/M/K |
50°C |
ASTM D 5470 |
Коэффициент теплового расширения
(-55 до 288°C) |
13
11
16 |
X
Y
Z |
ppm/°C |
23°C/50% RH |
IPC-TM-650 2.4.4.1 |
| Td |
500 |
|
°CTGA |
|
ASTM D 3850 |
| Плотность |
2.8 |
|
gm/cm3 |
23°C |
ASTM D 792 |
| Прочность медной кожуры |
9.4 |
|
Иб/ин. |
1 унция, EDC после сварки |
IPC-TM 2.4.8 |
| Возгораемость |
V-0 |
|
|
|
UL 94 |
| Процесс без свинца совместим |
Да, да. |
|
|
|
|
Преимущества
Размерная стабильность: с коэффициентом расширения, близким к медным, RO3010 обеспечивает надежность во время теплового цикла.
Эффективное производство: экономичные цены на ламинат делают его подходящим для большого объема производства без ущерба для качества.
Универсальные варианты проектирования: идеально подходит для многослойных конструкций плат, удовлетворяющих сложным схемам.
Технические спецификации
ПКБ набор: 3-слойный жесткий ПКБ
Медный слой 1: 35 мкм
RO3010 Ядро: 50 миллиметров (1,27 мм)
Медный слой 2: 35 мкм
Препрег: 0,1 мм
RO3010 Ядро: 50 миллиметров (1,27 мм)
Медный слой 3: 35 мкм
Размеры готовой доски составляют 30 мм х 25 мм, общая толщина 2,7 мм. Она поддерживает минимальные следы и пространство 5/5 миллиметров и имеет минимальный размер отверстия 0,5 мм.Вес готовой меди на внешних слоях составляет 1 унцию (1Каждый печатный лист проходит 100% электрическое тестирование перед отгрузкой, обеспечивая качество и надежность.
ПКБ Rogers RO3010 идеально подходит для различных применений, включая автомобильные радары, антенны GPS, сотовые телекоммуникационные системы, антенны для беспроводной связи,спутники прямого вещанияЕго универсальность и производительность делают его ценным активом во многих условиях с высоким спросом.
