Роджерс RO3203 ПХБ 20 миллилитров Зелёный Soldermask Immersion Tin

Роджерс RO3203 ПХБ 20 миллилитров Зелёный Soldermask Immersion Tin

МОК: 1 шт.
цена: USD9.99-99.99/PCS
Стандартная упаковка: Вакуумные пакеты+Картоны
Срок доставки: 8-9 рабочих дней
Способ оплаты: T/T
Пропускная способность: 5000 штук в месяц
Подробная информация
Место происхождения
Китай
Фирменное наименование
Bicheng
Сертификация
UL, ISO9001, IATF16949
Материал:
RO3203
Количество слоев:
2-layer
Размер ПКБ:
65.78мм х 37.48мм = 1PCS
Толщина ПКБ:
20 mil
Вес меди:
1 унция (1,4 миллилитра) внешних слоев
Поверхностная отделка:
Олово погружения
Выделить:

PCB олова погружения

,

Rogers RO3203 ПКБ

,

20 миллилитров зеленых пластмасс

Описание продукта

ПКЖ Rogers RO3203 представляет собой новейшее достижение в области высокочастотных материалов, специально разработанных для исключительных электрических характеристик и механической стабильности.Изготовлены из керамических ламинатах, усиленных стекловолокном, RO3203 основывается на наследии серии RO3000, отличающейся улучшенной механической стабильностью.0016, этот материал расширяет диапазон операционных частот за пределы 40 ГГц, что делает его идеальным выбором для различных требовательных приложений.



Ключевые особенности
ПКБ Rogers RO3203 спроектирован с несколькими отличительными функциями, которые повышают его производительность и удобство использования:



Высокочастотные характеристики: диэлектрическая постоянная 3,02 ± 0,04 при 10 ГГц обеспечивает надежную целостность сигнала.



Низкий фактор рассеивания: с коэффициентом рассеивания 0,0016 на частоте 10 ГГц он минимизирует потери энергии, поддерживая высокочастотные приложения.



Тепловая устойчивость: материал может выдерживать температуру выше 500 °C, что делает его подходящим для широкого спектра сред.



Теплопроводность: при 0,87 Вт/мК он эффективно управляет рассеиванием тепла, что имеет решающее значение для высокопроизводительных схем.



Коэффициент теплового расширения: низкий CTE (X: 13 ppm/°C, Y: 13 ppm/°C, Z: 58 ppm/°C) в сочетании с медью обеспечивает надежную производительность в гибридных конструкциях эпоксидной многослойной доски.



Совместимость процессов без свинца: Соответствует экологическим стандартам, включая степень воспламеняемости 94V-0, что делает его подходящим для современных производственных процессов.



Недвижимость RO3203 Направление Объекты Состояние Метод испытания
Диэлектрическая постоянная,ε Процесс 30,02±0.04 Z   10 ГГц/23°С IPC-TM-650 2.5.5.5
Фактор рассеивания,tanδ 0.0016 Z   10 ГГц/23°С IPC-TM-650 2.5.5.5
Теплопроводность 0.47 (3.2)   W/mK Плавание 100°C АСТМ C518
Сопротивляемость объема 107   MΩ.cm А. ASTM D257
Сопротивляемость поверхности 107   А. ASTM D257
Размерная стабильность 0.08 X, Y мм/м +E2/150 после вырезки IPC-TM-650 2.4.3.9
Модуль тяги   X Y Кпси NT1 религия ASTM D638
Модуль изгиба 400 300 X Y Кпси А. ASTM D790
Прочность на растяжение 12.5 13 X Y Кпси NT1 религия ASTM D638
Сила изгиба 9 8 X Y Кпси А. ASTM D790
Поглощение кислорода <0.1   % D24/23 IPC-TM-650 2.6.2.1
Коэффициент теплового расширения 58 13 Z X,Y ppm/°C -50°C до 288°C АСТМ D3386
Td 500   °C TGA ASTM D3850
Плотность 2.1   gm/cm3 23°C ASTM D792
Прочность медной кожуры 10 (1.74)   В кг/дюйм (Н/мм) После сварки IPC-TM-650 2.4.8
Возгораемость V-0       UL 94
Совместимость с процессом без свинца Да, да.



Преимущества
ПКБ RO3203 имеет многочисленные преимущества, которые делают его идеальным для высокочастотных приложений:



Улучшенная жесткость: тканеная стеклянная арматура повышает жесткость, облегчая обработку во время сборки и производства.



Однородная производительность: обеспечивает постоянные электрические и механические характеристики, что делает его идеальным для сложных многослойных конструкций.



Низкая диэлектрическая потеря: эта функция поддерживает высокочастотные приложения, превышающие 20 ГГц, обеспечивая оптимальную передачу сигнала.



Отличная размерная стабильность: высокая урожайность производства достижима из-за его стабильности, что делает его надежным выбором для крупномасштабного производства.



Снижение затрат: RO3203 имеет конкурентоспособную цену, что делает его экономичным вариантом для массового производства.



Технические спецификации


ПКБ Rogers RO3203 имеет двухслойный жесткий набор, предназначенный для оптимальной производительности:



Медный слой 1: 35 мкм

RO3203 Субстрат: 20 миллиметров (0,508 мм)

Медный слой 2: 35 мкм



Размеры готовой доски составляют 65,78 мм х 37,48 мм, с общей толщиной 0,6 мм. Она поддерживает минимальные следы и пространство 5/5 миллиметров и имеет минимальный размер отверстия 0,4 мм.Вес готовой меди на внешних слоях составляет 1 унцию (1Каждая доска проходит 100% электрическое испытание перед отгрузкой для обеспечения качества и надежности.



ПКБ Rogers RO3203 подходит для широкого спектра применений, включая системы предотвращения столкновений автомобилей, антенны GPS, беспроводные телекоммуникационные системы, антенны микрополоски,спутники прямого вещанияЕго универсальность и высокая производительность делают его неоценимым активом в различных отраслях промышленности.включая автомобильные и телекоммуникационные.



Для получения дополнительной информации или размещения заказа, пожалуйста, свяжитесь с нашей командой по продажам или посетите наш сайт.

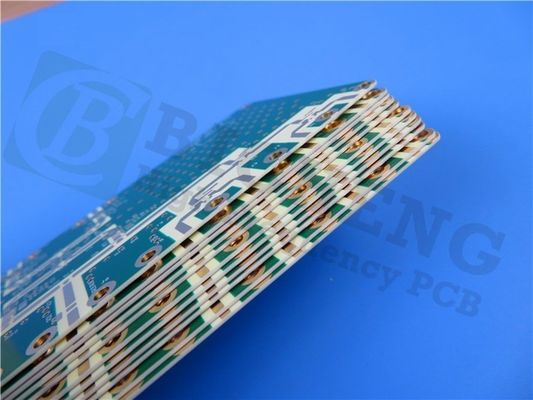

Роджерс RO3203 ПХБ 20 миллилитров Зелёный Soldermask Immersion Tin 0



Материал ПКБ: Керамические ламинированные материалы, усиленные стекловолокном
Наименование: RO3203
Диэлектрическая постоянная: 30,02±0.04
Количество слоев: Двухслойный, многослойный, гибридный ПКБ
Вес меди: 0.5 унций (17 мкм), 1 унций (35 мкм), 2 унций (70 мкм)
Толщина ПКЖ: 10мл (0,254 мм), 20мл ((0,508 мм), 30мл (0,762 мм), 60мл ((1,524 мм)
Размер ПКБ: ≤ 400 мм х 500 мм
Маска для сварки: Зеленый, черный, синий, желтый, красный и т.д.
Окончание поверхности: Голая медь, HASL, ENIG, OSP и т.д.
