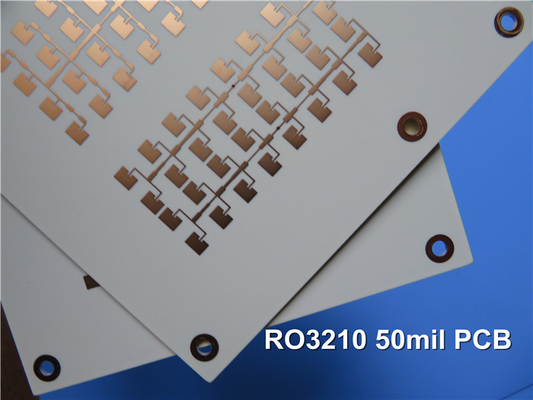

50mil RO3210 PCB 2-слойный зеленый Soldermask Immersion Gold

50mil RO3210 PCB 2-слойный зеленый Soldermask Immersion Gold

МОК: 1 шт.
цена: USD9.99-99.99/PCS
Стандартная упаковка: Вакуумные пакеты+Картоны
Срок доставки: 8-9 рабочих дней
Способ оплаты: T/T
Пропускная способность: 5000 штук в месяц
Подробная информация
Место происхождения
Китай
Фирменное наименование
Bicheng
Сертификация
UL, ISO9001, IATF16949
Материал:
RO3210
Количество слоев:
2-layer
Размер ПКБ:
197.5 мм х 77,3 мм = 1 PCS, +/- 0,15 мм
Толщина ПКБ:
50 миллионов
Вес меди:
1 унция (1,4 миллилитра) внешних слоев
Поверхностная отделка:
Золото погружения
Выделить:

ПХБ с погружением в золото

,

ПХБ 50 миллилитров

Описание продукта

Rogers RO3210 PCB - это передовой высокочастотный материал, специально разработанный для исключительных электрических характеристик и повышенной механической стабильности.Этот инновационный продукт изготавливается из керамических ламинатов, усиленных стекловолокном, обеспечивая уникальное сочетание гладкости и жесткости поверхности.Ламинаты RO3210 сочетают преимущества нетканого ПТФЕ для более тонких толерантности гравировки линий со структурной целостностью тканого стеклового ПТФЕ, что делает их идеальными для высокопроизводительных печатных плат.



Ключевые особенности
RO3210 может похвастаться множеством впечатляющих функций:



- Диэлектрическая постоянная (Dk): 10,2 ± 0.5, оптимизированные для высокочастотных приложений.


- Фактор рассеивания: 0,0027 при 10 ГГц, обеспечивающий минимальные потери энергии.


- Коэффициент теплового расширения: сопоставим с медью, с значениями 13 ppm/°C в оси X и Y и 34 ppm/°C в оси Z.


- Температура разложения (Td): 500 °C, обеспечивая тепловую стабильность при высоких температурах.


- Теплопроводность: 0,81 Вт/мК, что способствует эффективному рассеиванию тепла.


- Уровень воспламеняемости: V0 согласно стандарту UL 94, обеспечивающий безопасность в различных применениях.



Недвижимость RO3210 Направление Объекты Состояние Метод испытания
Диэлектрическая постоянная,ε Процесс 10.2±0.5 Z   10 ГГц°C IPC-TM-650 2.5.5.5 Застегнутая полоса
Диэлектрическая постоянная,εПроектирование 10.8 Z   от 8 до 40 ГГц Метод дифференциальной длины фазы
Фактор рассеивания,tanδ 0.0027 Z   10 ГГц°C IPC-TM-650 2.5.5.5
Тепловой коэффициент ε -459 Z ppm/°C 10 ГГц°Cдо 100°C IPC-TM-650 2.5.5.5
Размерная стабильность 0.8 X, Y мм/м КОНД А ASTM D257
Сопротивляемость объема 103   MΩ.cm КОНД А IPC 2.5.17.1
Сопротивляемость поверхности 103   КОНД А IPC 2.5.17.1
Модуль тяги 579
517
МД
CMD
Кпси 23°C ASTM D 638
Поглощение воды <0.1 - % D24/23 IPC-TM-650 2.6.2.1
Специфическая температура 0.79   j/g/k   Расчеты
Теплопроводность 0.81   W/M/K 80°C АСТМ C518
Коэффициент теплового расширения
(-55 до 288
°C)
13
34


X,Y
Z
ppm/°C 23°C/50% RH IPC-TM-650 2.4.4.1
Td 500   °C TGA ASTM D3850
Плотность 3   gm/cm3
Прочность медной кожуры 11   ПЛИ 1 унция, EDC после сварки IPC-TM 2.4.8
Возгораемость V-0       UL 94
Процесс без свинца совместим Да, да.



Преимущества
ПКБ Rogers RO3210 предлагает многочисленные преимущества:



- Улучшенная жесткость: тканеная стеклянная арматура повышает жесткость, облегчая обработку во время сборки.


- Однородная производительность: обеспечивает постоянные электрические и механические свойства, идеально подходят для сложных многослойных высокочастотных конструкций.


- Низкий коэффициент расширения: коэффициенты расширения внутри плоскости соответствуют медным, что делает его подходящим для гибридных конструкций и надежных поверхностных сборов.


- Измерительная стабильность: отличная стабильность обеспечивает высокую производительность производства, сокращает отходы и повышает эффективность.


- Гладкость поверхности: позволяет достичь более тонких толерантности к гравировке линий, повышая гибкость и точность конструкции.

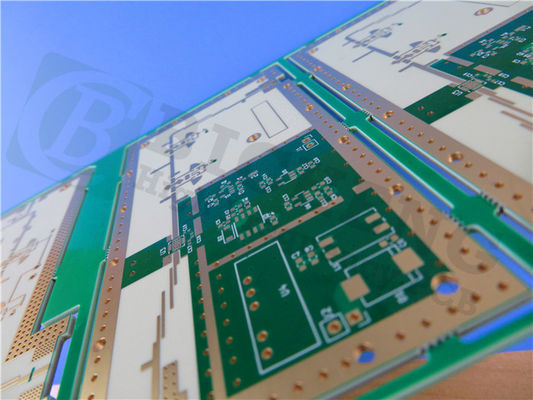

50mil RO3210 PCB 2-слойный зеленый Soldermask Immersion Gold 0



Технические спецификации


ПКБ Rogers RO3210 имеет двухслойный жесткий набор:



- Медный слой 1: 35 мкм
- RO3210 Ядро: 1,27 мм (50 мл)
- Медный слой 2: 35 мкм



Размеры платы составляют 197,5 мм х 77,3 мм, общая толщина 1,4 мм. ПКБ поддерживает минимальный пробел / пространство 4/7 миллиметров и минимальный размер отверстия 0,4 мм.Каждая доска проходит 100% электрическое испытание перед отгрузкой, чтобы гарантировать качество и надежность..



ПКЖ Rogers RO3210 подходит для различных применений, включая системы предотвращения столкновений автомобилей, антенны GPS, беспроводные телекоммуникационные системы, антенны микрополоски,спутники прямого вещания, связи данных в кабельных системах, дистанционные счетчики, электростанции, LMDS и беспроводные широкополосные сети, а также инфраструктура базовых станций.Его универсальность и высокая производительность делают его бесценным активом в различных отраслях промышленности.



Подводя итог, PCB Rogers RO3210 сочетает в себе инновационные материальные технологии с экономически эффективными производственными решениями.что делает его отличным выбором для инженеров и производителей, ищущих надежныйДля получения дополнительной информации или для размещения заказа, пожалуйста, свяжитесь с нашей командой продаж или посетите наш сайт.Опыт надежности и эффективности Rogers RO3210 PCB в вашем следующем проекте.

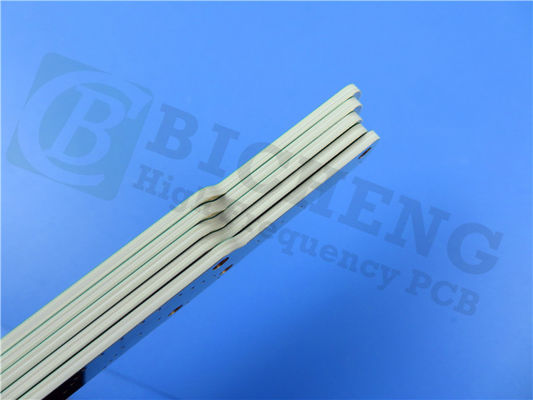

50mil RO3210 PCB 2-слойный зеленый Soldermask Immersion Gold 1
