NT1 пенопласт RT пенопласт

МОК:	1 шт.
цена:	USD9.99-99.99/PCS
Стандартная упаковка:	Вакуумные пакеты+Картоны
Срок доставки:	8-9 рабочих дней
Способ оплаты:	T/T
Пропускная способность:	5000 штук в месяц

Подробности Информация

Описание продукта

Подробная информация

Место происхождения

Китай

Фирменное наименование

Bicheng

Сертификация

UL, ISO9001, IATF16949

Материал:

NT1 отравляющее средство

Количество слоев:

2-layer

Размер ПКБ:

161.42мм х 63.57мм=4 Типы=4PCS, +/- 0.15мм

Толщина ПКБ:

10 миллионов

Вес меди:

1 унция (1,4 миллилитра) внешних слоев

Поверхностная отделка:

Золото погружения

Выделить:

Иммиссионное золото RT duroid 6006 PCB

10mil RT duroid 6006 PCB

Описание продукта

Внедрение нового PCB на основе RT/Duroid 6006 субстрата. Он предназначен для высокопроизводительных электронных и микроволновых приложений. Использование Rogers RT/Duroid 6006 ламинатов,Этот ПХБ обладает исключительными диэлектрическими свойствами.Его надежная конструкция и надежные функции предназначены для применения в X-диапазоне или ниже.

Ключевые особенности

- Состав материала: изготовлен из керамико-PTFE композитов Rogers RT/Duroid 6006.
- Диэлектрическая постоянная (Dk): 6,15 ± 0,15 при 10 ГГц/23°C для превосходных характеристик цепи.
- Фактор рассеивания: низкая потеря с фактором рассеивания 0,0027 при 10 ГГц/23°С, обеспечивающая эффективность.
- Тепловая стабильность: температура теплового разложения превышает 500 °C (TGA).
- Устойчивость к влаге: чрезвычайно низкая влагопоглощение на 0,05%, повышение надежности.
- Коэффициент теплового расширения (CTE): ось X: 47 ppm/°C, ось Y: 34 ppm/°C, ось Z: 117 ppm/°C для стабильности измерений.
- Медная фольга: покрыта стандартной и обратно обработанной электродепонированной медной фольгой.

Недвижимость	NT1 дюроид	Направление	Объекты	Состояние	Метод испытания
Диэлектрическая постоянная,ε Процесс	6.15±0.15	Z		10 ГГц/23°С	IPC-TM-650 2.5.5.5 Застегнутая полоса
Диэлектрическая постоянная,εПроектирование	6.45	Z		от 8 до 40 ГГц	Метод дифференциальной длины фазы
Фактор рассеивания,tanδ	0.0027	Z		10 ГГц/А	IPC-TM-650 2.5.5.5
Тепловой коэффициент ε	-410	Z	ppm/°C	-50°C-170°C	IPC-TM-650 2.5.5.5
Сопротивляемость объема	7 x 10⁷		Мом. см.	А.	IPC 2.5.17.1
Сопротивляемость поверхности	2 x 10⁷		Мом.	А.	IPC 2.5.17.1
Свойства тяги					ASTM D638 (0,1/мин. скорость натяжения)
Модуль Янга	627 ((91) 517 ((75)	X Y	MPa ((kpsi)	А.
Окончательный стресс	20(2.8) 17(2.5)	X Y	MPa ((kpsi)	А.
Окончательное напряжение	От 12 до 13 от 4 до 6	X Y	%	А.
Сжатые свойства					ASTM D695 (0,05/мин. скорость натяжения)
Модуль Янга	1069 (115)	Z	MPa ((kpsi)	А.
Окончательный стресс	54(7.9)	Z	MPa ((kpsi)	А.
Окончательное напряжение	33	Z	%
Модуль изгиба	2634 (382) 1951 (283)	X	MPa ((kpsi)	А.	ASTM D790
Окончательный стресс	38 (5.5)	X Y	MPa ((kpsi)	А.	ASTM D790
Деформация под нагрузкой	0.33 2.1	Z Z	%	24 ч/50°C/7MPa 24 ч/150°C/7MPa	ASTM D261
Поглощение влаги	0.05		%	D48/50°C 0,050" ((1,27 мм) толщиной	IPC-TM-650 2.6.2.1
Теплопроводность	0.49		В/м/к	80°C	АСТМ C518
Коэффициент теплового расширения	47 34 117	X Y Z	ppm/°C	23°C/50% RH	IPC-TM-650 2.4.41
Td	500		°C TGA		ASTM D3850
Плотность	2.7		g/cm3		ASTM D792
Специфическая температура	0.97 ((0.231)		j/g/k (BTU/ib/OF)		Расчеты
Медная кожура	14.3 (2.5)		pli (N/mm)	после сварного плавателя	IPC-TM-650 2.4.8
Возгораемость	V-0				UL 94
Процесс без свинца совместим	Да, да.

Преимущества

- Уменьшение размера цепи: высокая диэлектрическая постоянная позволяет создавать более мелкие схемы.
- Высокая производительность: оптимизирована для применения в X-диапазоне, минимизируя потерю сигнала.
- Повторяемая производительность: строгий контроль εr и толщины обеспечивает последовательность в производстве.
- Надежность: характеризуется надежными проходными отверстиями для многослойных конструкций досок.

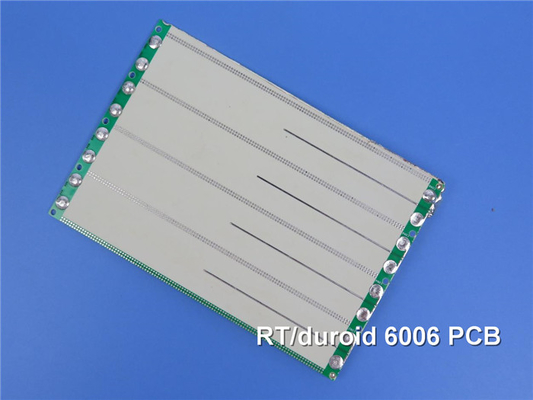

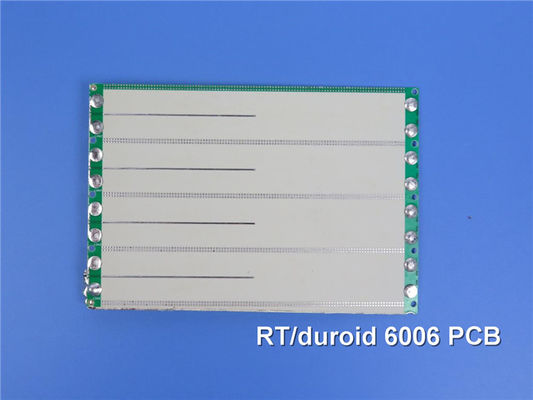

ПСпецификации CB

Складка: двуслойный жесткий ПКБ

Медный слой 1: 35 мкм

RT/Duroid 6006: 0,254 мм (10 миллилитров)

Медный слой 2: 35 мкм

Размеры доски 161,42 мм х 63,57 мм (± 0,15 мм), с минимальным размером следа / пространства 4/6 миллиметров и минимальным размером отверстия 0,4 мм. Толщина готовой доски 0,4 мм,из готовой меди весом 1 унции (10,4 миллиметра) на внешних слоях, обеспечивая долговечность и прочность в работе.

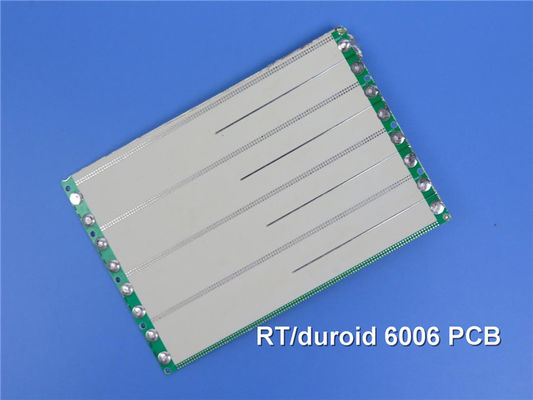

NT1 пенопласт RT пенопласт 0

Обеспечение качества

Каждый RT/Duroid 6006 PCB проходит строгие 100% электрические испытания перед отгрузкой, гарантируя, что каждый блок соответствует самым высоким стандартам качества.Эта приверженность качеству дает клиентам спокойствие, зная, что они получают продукт, который был тщательно проверен на производительность.

Заявления
RT/Duroid 6006 PCB является универсальным и может использоваться в различных приложениях, в том числе:

Патч-антенны: идеально подходят для компактных антенн, требующих высокой производительности.

Системы спутниковой связи: идеально подходят для требовательных условий спутниковой технологии.

Усилители мощности: поддерживают высокочастотные приложения без значительной потери сигнала.

Системы предотвращения столкновений воздушных судов: обеспечивают надёжность, необходимую в критических аэрокосмических приложениях.

Наземные радиолокационные системы предупреждения: необходимы для систем, требующих высокой надежности и производительности.

Материал ПКБ:	Керамические композиты из ПТФЭ
Наименование:	NT1 дюроид
Диэлектрическая постоянная:	6.15
Фактор рассеивания	0.0027 10 ГГц
Количество слоев:	Двухсторонний ПКБ, многослойный ПКБ, гибридный ПКБ
Вес меди:	0.5 унций (17 мкм), 1 унций (35 мкм), 2 унций (70 мкм)
Толщина ПКЖ:	10миллиметров (0,254 мм), 25миллиметров (0,635 мм), 50миллиметров (1,27 мм), 75миллиметров (1,905 мм), 100миллиметров (2,54 мм)
Размер ПКБ:	≤ 400 мм х 500 мм
Маска для сварки:	Зеленый, черный, синий, желтый, красный и т.д.
Окончание поверхности:	Голая медь, HASL, ENIG, погруженное серебро, погруженное олово, OSP, чистое покрытие золотом и т.д.
