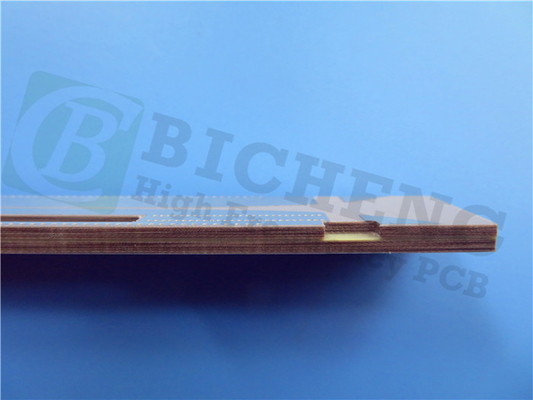

TMM10i PCB 15mil двойной слой погружения золото и покрытие края

Представляем Rogers TMM 10i PCB, передовую печатную плату, разработанную для высокопроизводительных приложений в радиочастотных и микроволновых схемах.Использование Rogers TMM 10i изотопного терморегулируемого микроволнового материала, этот ПКБ предназначен для оптимальной надежности в конфигурациях с покрытыми отверстиями, полосами и микрополосами.Материал TMM 10i сочетает в себе преимущественные свойства керамических и ПТФЕ подложки, предлагая идеальное решение для инженеров, ищущих высококачественную производительность без сложностей традиционной обработки подложки.

Ключевые особенности

ПКБ Rogers TMM 10i имеет изотропную диэлектрическую постоянную (Dk) 9,80 ± 0.245С низким коэффициентом рассеивания 0,0020 на 10 ГГц, эта печатная плата минимизирует потерю сигнала, обеспечивая, чтобы ваши схемы работали как можно лучше.Тепловой коэффициент Dk измеряется при -43 ppm/°K, позволяющий стабильную производительность в диапазоне температур. Этот ПХБ также может похвастаться температурой разложения (Td) 425 °C (TGA) и соответствующим коэффициентом теплового расширения на медь,обеспечение совместимости и снижение механических нагрузок во время эксплуатации.

Кроме того, ТММ 10i ПКБ обладает отличной теплопроводностью 0,76 Вт/мк, что повышает рассеивание тепла в требовательных приложениях.0015 ¥), обеспечивает гибкость для различных требований к конструкции.

Преимущества

ПКЖ Rogers TMM 10i разработан для обеспечения исключительных механических свойств, устойчивости к ползучему и холодному потоку, что повышает долговечность с течением времени.Его химическая устойчивость защищает от повреждений в процессе изготовленияВ частности, этот материал не требует обработки натриевым нафтенатом перед электролинейным покрытием, что упрощает процесс изготовления.

Кроме того, основанная на термоустойчивой смоле позволяет надежно связывать провода, что делает PCB TMM 10i идеальным выбором для приложений, требующих прочных электрических соединений.Эта надежность имеет решающее значение в высокочастотных системах, где производительность и целостность имеют первостепенное значение.

Спецификации ПХБ

Этот двухслойный жесткий PCB-набор состоит из:

- Медный слой 1: 35 мкм
- Rogers TMM 10i Core: 0,381 мм (15 мм)
- Медный слой 2: 35 мкм

Размеры доски составляют 70 мм х 70 мм (± 0,15 мм), что обеспечивает компактное решение для различных применений.позволяет создавать сложные конструкцииТолщина готовой доски составляет 0,5 мм, с готовым весом меди 1 унции (1,4 миллиметра) на внешних слоях.

Обеспечение качества

Каждый ПКБ проходит строгий 100% электрический тест перед отгрузкой, чтобы гарантировать, что каждый блок соответствует самым высоким стандартам качества.повышение сварной способности и долговечности.

Заявления

PCB Rogers TMM 10i универсален и подходит для широкого спектра применений, включая:

- радиочастотные и микроволновые схемы
- Усилители и комбинаторы мощности
- фильтры и соединители
- системы спутниковой связи
- Антенны глобальных систем позиционирования (GPS)
- Антенны-накопители
- Диэлектрические поляризаторы и линзы
- Чип-тестеры

Заключение

Rogers TMM 10i PCB является превосходным решением для инженеров и дизайнеров, ищущих высокопроизводительные, надежные платы для радиочастотных и микроволновых приложений.и универсальностьЕсли вы работаете над спутниковыми системами связи или продвинутыми радиочастотными схемами, то вы можете использовать эту схему для создания электронных устройств.ТММ 10i PCB обеспечивает качество и производительность, необходимые для успеха на сегодняшнем конкурентном рынкеПочувствуйте разницу с Rogers TMM 10i и поднимите свои проекты на новые высоты.
