Представляем PCB Wangling TP, революционную высокочастотную термопластическую плату, предназначенную для удовлетворения требований современных электронных приложений.Использование уникального композита керамики и полифениленовой оксидной смолы (PPO)Этот инновационный дизайн позволяет точно регулировать диэлектрическую константу.что делает его идеальным выбором для широкого спектра приложений, включая антенны GPS, ракеты, минометы и миниатюрные антенны.
Ключевые особенности
Печатная пластина Wangling TP имеет универсальную диэлектрическую постоянную, которая может быть адаптирована от 3 до 25, в зависимости от требований к схеме.Эта гибкость позволяет инженерам достичь стабильной производительности в различных приложениях, с общими диэлектрическими константами, включая 3.0, 4.4, 6.0, 6.15, 9.2, 9.6, 10.2В частности, диэлектрическая потеря остается низкой, с минимальными колебаниями даже на частотах до 10 ГГц, обеспечивая надежную целостность сигнала.
Разработанный для экстремальных условий, материал TP имеет долгосрочный рабочий температурный диапазон от -100°C до +150°C.следует соблюдать осторожность при температурах выше 180°C, так как могут возникнуть деформации и очистки медной фольги, потенциально влияющие на электрическую производительность.
Печатные платы Wangling TP, доступные в минимальной толщине 0,5 мм, могут быть настроены в различных толщинах для удовлетворения конкретных потребностей дизайна.Он также устойчив к радиации и обладает низкими свойствами выброса газов, что делает его идеальным для аэрокосмических и оборонных применений.повышение общей долговечности.
| Имя |
Условия испытания |
Единица |
Стоимость |
| Плотность |
Нормальное состояние |
g/cm3 |
1.0~2.9 |
| Поглощение влаги |
Погружение в дистиллированную воду при температуре 20±2°C в течение 24 часов |
% |
≤ 0.02 |
| Прочность очистки |
В нормальном состоянии |
Н/см |
≥ 6 |
| В среде с переменной влажностью и температурой: |
Н/см |
≥ 4 |
| Операционная температура |
Шкаф с высокой и низкой температурой |
°C |
-100+150 ((Температура обработки не должна превышать 200°C) |
| Теплопроводность |
-55 ~ 288°C |
В / м / к |
0.6 |
| КТЭ |
Повышение температуры 96°C в час |
|
< 6×10-5 |
| Фактор сокращения |
2 часа в кипящей воде |
% |
0.0004 |
| Сопротивляемость поверхности |
500 В постоянного тока нормальное состояние |
M.Ω |
≥ 1 × 107 |
| 500В постоянного тока постоянная влажность и температура |
M.Ω |
≥ 1 × 105 |
| Сопротивляемость объема |
Нормальное состояние |
MΩ.cm |
≥ 1 × 109 |
| Постоянная влажность и температура |
|
≥ 1 × 106 |
| Диэлектрическая прочность поверхности |
Нормальное состояние |
Kv/мм |
≥ 1.5 |
| Постоянная влажность и температура |
|
≥ 1.2 |
| Диэлектрическая постоянная |
10 ГГц |
Ер |
3Шесть, девять.6, 10.2, 10.5, 11, 16, 20, 22 ((± 2%) ((DK можно настроить) |
| Фактор рассеивания |
10 ГГц |
Tgδ ((εr 3-11) |
≤ 1 × 10- Три. |
| Tgδ ((εr 12-22) |
≤1,5×10- Три. |

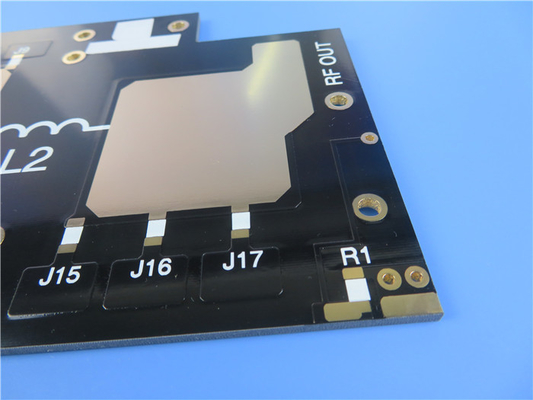

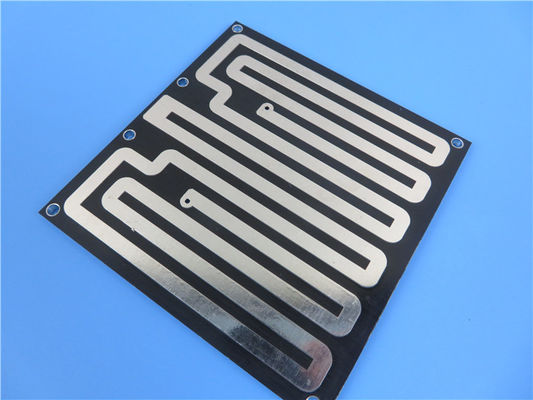

Спецификации ПХБ
Двухслойный жесткий PCB-набор состоит из:
- Медный слой 1: 35 мкм
- Ядро TP440: 0,8 мм
- Медный слой 2: 35 мкм
С размерами доски 33,12 мм х 42,5 мм (± 0,15 мм), ПКБ компактный, но способный обрабатывать сложные конструкции.облегчение сложных схемТолщина готовой доски составляет 0,9 мм, с готовым весом меди 1 унции (1,4 миллиметра) на внешних слоях.
Обеспечение качества
Каждый ПКБ проходит строгие 100% электрические испытания перед отгрузкой, гарантируя, что каждый блок соответствует самым высоким стандартам качества.обеспечивает отличную сварную способность и коррозионную стойкостьПримечательно, что сверху или снизу нет шелковой пленки или паяльной маски, что обеспечивает чистый и точный дизайн.
Заявления
ПКБ Wangling TP универсален и подходит для различных высокочастотных приложений, включая:
Идеально подходит для точного отслеживания местоположения.
- Ракетные системы: разработаны для надежности в критических оборонных приложениях.
- Защитные устройства: предназначены для надежной работы в экстремальных условиях.
- Миниатюрные антенны: идеально подходят для компактных устройств, требующих высокой производительности.
Заключение
Печатные платы Wangling TP представляют собой значительный прогресс в высокочастотных технологиях.и надежная производительность делают его отличным выбором для инженеров и дизайнеров, которые хотят расширить границы электронных приложенийНезависимо от того, разрабатываете ли вы сложные системы GPS или передовые военные технологии,PCB Wangling TP обеспечивает надежность и производительность, необходимые для успеха в современном конкурентном климате..
