1.6mm 370HR PCB 6-слойные схемы управления импеданцией

Представление ПКБ ISOLA 370HR, современного решения, предназначенного для высокопроизводительных многослойных приложений.Проектировано с использованием запатентованной многофункциональной эпоксидной смолы FR-4 с температурой 180°C от Polyclad, ламинат и препрег 370HR превосходят по тепловой производительности и надежности, что делает их идеальным выбором для требовательных условий.

Введение в ISOLA 370HR

ISOLA 370HR разработан специально для многослойных приложений для печатных плат, где тепловые характеристики и надежность имеют первостепенное значение.Использование запатентованной высокопроизводительной многофункциональной эпоксидной смолой системы FR-4 с температурой 180°C Tg от Polyclad, этот ПКБ подходит для сложных и требовательных электронных сред.который значительно повышает сопротивление проводящей анодической нити (CAF), что является важнейшим фактором обеспечения долгосрочной операционной целостности.

Ключевые свойства и атрибуты

1Тепловая производительность

Одной из отличительных особенностей ISOLA 370HR является температура перехода стекла (Tg) 180 °C.Это высокое значение Tg гарантирует, что ПКБ может работать эффективно при повышенных температурах без ущерба для его структурной целостностиВ сочетании с теплопроводностью 0,4 Вт/МК пользователи могут ожидать оптимального рассеяния тепла, что снижает риск перегрева в высокоплотных приложениях.

2Механическая и химическая устойчивость

ISOLA 370HR обладает исключительными механическими свойствами, включая низкий коэффициент теплового расширения (CTE), который измеряет, насколько материал расширяется при изменении температуры.С пре-Tg CTE 45 ppm/°C в оси Z и 13/14 ppm/°C в оси X/YКроме того, ПХБ демонстрирует впечатляющую влагопоглощение всего 0,15%,повышение надежности в влажной среде.

3Электрическая производительность

Диэлектрические свойства ISOLA 370HR предназначены для применения на высоких частотах.,обеспечение минимальной потери сигнала и оптимальной производительности в устройствах связи и других высокоскоростных приложениях.

4. Стандарты воспламеняемости и безопасности

Безопасность является критической проблемой в производстве ПКБ. ISOLA 370HR отвечает строгому рейтингу воспламеняемости UL94-V0,с указанием его устойчивости к возгоранию и способности к самотушению в случае пожараЭтот атрибут особенно важен для применения в автомобильной, медицинской и аэрокосмической отраслях.

Сборка и строительство ПХБ

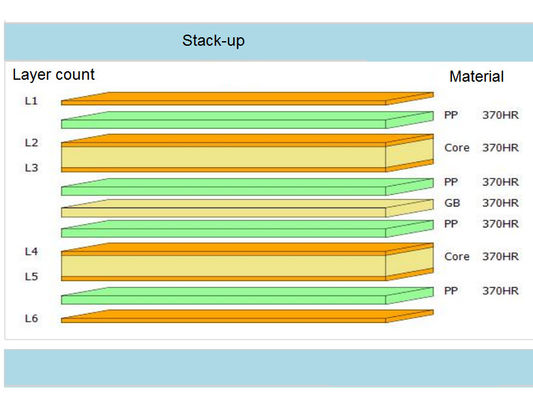

Эта пластинка ISOLA 370HR имеет 6-слойный стек-ап общей толщиной 1,6 мм, обеспечивающий оптимальную целостность сигнала и распределение мощности.Нижняя часть) и два плановых слоя (GND и PWR)Готовый вес меди составляет 1 унцию (1,4 миллиметра) для внутреннего и внешнего слоев, а поверхность выполнена ENIG, обеспечивая отличную сварную способность и коррозионную устойчивость.

Точность измерений
Размеры доски составляют 40 мм х 55 мм, с допустимым допустимым допустимым допустимым допустимым допустимым допустимым допустимым допустимым допустимым допустимым допустимым допустимым.Эти точные измерения обеспечивают надежную производительность в сложных электронных приложениях.

Типичные применения

ISOLA 370HR - это не просто техническое достижение; это универсальное решение, которое может быть применено в различных секторах, включая:

- Вычислительные, хранилищные и периферийные устройства: идеально подходит для высокопроизводительных компьютерных компонентов, требующих надежного теплового управления.


- Потребительская электроника: идеально подходит для устройств, требующих компактных конструкций с высокой тепловой надежностью.


- Сеть и связи: поддерживает высокоскоростную передачу данных с минимальной потерей сигнала.


- Медицинское, промышленное и приборостроение: обеспечивает безопасность и надежность в критических приложениях.


- Автомобильная промышленность и транспорт: отвечает строгим стандартам безопасности при одновременной стабильной производительности.


- Воздушно-космическая и оборонная промышленность: построены, чтобы выдерживать экстремальные условия, сохраняя оперативную целостность.

Заключение

ПКБ ISOLA 370HR является мощным решением для инженеров и дизайнеров, ищущих высокопроизводительные, надежные и эффективные ПКБ для своих приложений.механическая устойчивостьДля тех, кто хочет улучшить свой электронный дизайн, ISOLA 370HR является идеальным выбором.гарантируя, что ваши продукты могут работать в самых сложных условиях.
