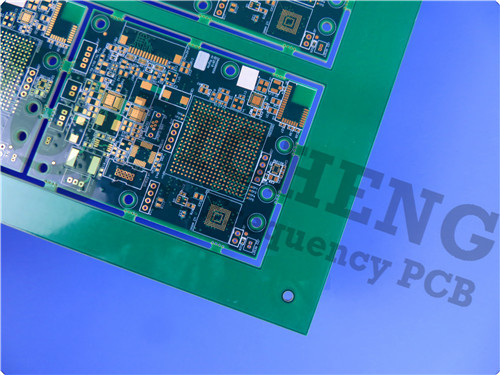

IT-180A PCB 4-слойный 1,6 мм Зелёный Soldermask Immersion Gold

IT-180A PCB 4-Layer 1.6mm Green Soldermask Immersion Gold
IT-180A PCB 4-Layer 1.6mm Green Soldermask Immersion Gold

Большие изображения :  IT-180A PCB 4-слойный 1,6 мм Зелёный Soldermask Immersion Gold

Подробная информация о продукте:
Место происхождения: КНР
Фирменное наименование: Bicheng
Сертификация: UL, ISO9001, IATF16949
Оплата и доставка Условия:
Количество мин заказа: 1 шт.
Цена: USD9.99-99.99/PCS
Упаковывая детали: Вакуумные пакеты+Картоны
Время доставки: 8-9 рабочих дней
Условия оплаты: T/T
Поставка способности: 5000 штук в месяц
Подробное описание продукта
Материал: IT-180ATC Ядро - 1,03 мм (40,5 миллиметра) Количество слоев: 4-Layer
Размер ПКБ: 130 мм х 175 мм = 6PCS, +/- 0,15 мм Толщина ПКБ: 1,6 мм
Вес меди: 1 унция (1,4 миллилитра) внешних слоев Поверхностная отделка: Золото погружения
Выделить:

PCB 1.6mm

,

Зелёный ПКБ Soldermask

,

PCB 4 слоев

Введение PCB IT-180ATC
IT-180ATC - это современный многофункциональный эпоксидный ламинат с высоким Tg (175 °C), предназначенный для передовых электронных приложений.С его исключительной тепловой надежностью и устойчивостью к проводящим анодным ниткам (CAF), IT-180ATC хорошо подходит для требовательных условий, включая автомобильные, телекоммуникационные и системы хранения данных.что делает его универсальным выбором для современных производственных потребностей.



Основные преимущества материала

1. Высокая температура перехода стекла (Tg): при Tg 175°C IT-180ATC может поддерживать свою структурную целостность и электрические свойства при высоких температурах,что делает его идеальным для автомобильных блоков управления двигателем (ECU) и других требовательных приложений.



2Совместимость с процессом без свинца: IT-180ATC разработан для выдерживания процессов сборки без свинца до 260 °C, что делает его совместимым с современными стандартами производства.



3Отличные свойства теплового расширения: ПХБ имеет низкий коэффициент теплового расширения (CTE), с значениями оси X 11-13 ppm/°C и значениями оси Y 13-15 ppm/°C,обеспечение стабильности измерений во время теплового цикла.



4Противодействие CAF: материал обладает превосходной устойчивостью к CAF, что имеет решающее значение для поддержания надежности в влажной среде, где могут образовываться проводящие пути.



Технические спецификации

ПКБ IT-180ATC тщательно спроектирован, чтобы соответствовать строгим стандартам производительности.

- Диэлектрическая постоянная (DK): 4,4 при 1 ГГц и 4,5 при 1 МГц, обеспечивая эффективную целостность сигнала.
- Фактор рассеивания (Df): 0,014 при 1 МГц и 0,015 при 1 ГГц, что указывает на минимальную потерю энергии во время работы.
- Устойчивость к влаге: со скоростью поглощения влаги всего 0,1%, IT-180ATC устойчив к различным условиям окружающей среды.
- Уровень воспламеняемости: материал соответствует стандартам UL94-V0, что гарантирует его соответствие требованиям безопасности в критических применениях.



Строительство

ПКБ IT-180ATC имеет прочную четырехслойную жесткую конструкцию, состоящую из:



- Медные слои: четыре слоя из 0,035 мм меди обеспечивают отличную проводимость.
- Основной материал: 1,03 мм IT-180ATC ядро, помещенное между слоями препрег, способствует его тепловой и электрической производительности.
- Толщина готовой доски: 1,6 мм, обеспечивая прочную основу для электронных компонентов.
- Размеры доски: 130 мм х 175 мм, с допуском +/- 0,15 мм, что позволяет точность в сложных конструкциях.



Обеспечение качества

Перед отгрузкой каждый ПКБ проходит строгое 100% электрическое тестирование, обеспечивающее соответствие стандартам качества IPC-класса-2.Этот тщательный процесс гарантирует, что каждая доска отвечает высоким требованиям к производительности, внушая доверие нашим клиентам.



IT-180A PCB 4-слойный 1,6 мм Зелёный Soldermask Immersion Gold 0



Заявления
ПКБ IT-180ATC идеально подходит для различных применений, включая:



Автомобильные двигатели
Заднепланы для передачи данных
Системы хранения данных
Серверы и сетевое оборудование
Телекоммуникационные устройства



Заключение

ПКБ IT-180ATC является замечательным достижением в технологии ламинирования, предлагая непревзойденные характеристики производительности, которые удовлетворяют потребностям современных электронных приложений.отличные тепловые свойства, и прочной конструкции, IT-180ATC готов справиться с проблемами, с которыми сталкиваются инженеры и конструкторы в различных отраслях.



Поскольку электронный ландшафт продолжает развиваться, ПКБ IT-180ATC готов поддерживать инновации и надежность в условиях высокого спроса.Для получения дополнительной информации о том, как IT-180ATC может улучшить ваши проектыПожалуйста, свяжитесь с нашей командой по продажам.
