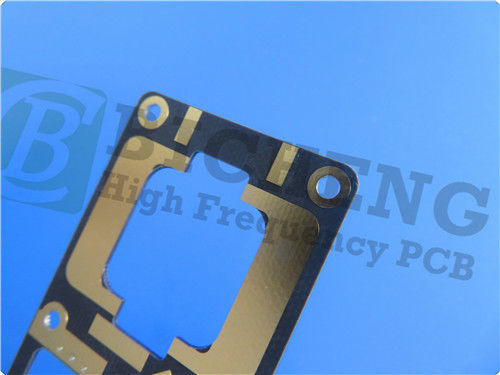

15mil RT Дюроид 5880 ПКБ 2 слой ENEPIG

15mil RT Duroid 5880 PCB 2 Layer ENEPIG Circuit Board
15mil RT Duroid 5880 PCB 2 Layer ENEPIG Circuit Board

Большие изображения :  15mil RT Дюроид 5880 ПКБ 2 слой ENEPIG

Подробная информация о продукте:
Место происхождения: КНР
Фирменное наименование: Bicheng
Сертификация: UL, ISO9001, IATF16949
Оплата и доставка Условия:
Количество мин заказа: 1 шт.
Цена: USD9.99-99.99/PCS
Упаковывая детали: Вакуумные пакеты+Картоны
Время доставки: 8-9 рабочих дней
Условия оплаты: T/T
Поставка способности: 5000 штук в месяц
Подробное описание продукта
Материал: RT дюроид 5880 - 0,381 мм (15мл) Количество слоев: 2-layer
Размер ПКБ: 650,9 мм х 26,32 мм = 1 PCS, +/- 0,15 мм Толщина ПКБ: 0.5 мм
Вес меди: 1 унция (1,4 миллилитра) внешних слоев Поверхностная отделка: ENEPIG
Выделить:

15ml RT твердый 5880 ПХБ

,

RT пленочная плита

,

PCB 2 слой ENEPIG плата

Введение RT/Duroid 5880 PCB
RT/Duroid 5880 представляет собой высокочастотный ламинат премиум класса, предназначенный для требовательных применений в схемах с полосой и микрополосой.Этот ПКБ гарантирует исключительную однородность диэлектрической константы., обеспечивая надежную производительность в широком диапазоне частот.



Ключевые особенности:
Диэлектрическая постоянная:2.2 с плотной терпимостью 0,02 при 10 ГГц/23°С.



Фактор рассеивания:Впечатляющий 0,0009 на 10 ГГц, минимизируя потерю сигнала.


Температурный коэффициент диэлектрической постоянной (TCDk):-125 ppm/°C для стабильной работы при различных температурах.


Низкое поглощение влаги:Всего 0,02%, что делает его идеальным для высокой влажности.


Коэффициент теплового расширения (CTE):31 ppm/°C (ось X), 48 ppm/°C (ось Y) и 237 ppm/°C (ось Z), обеспечивая изотропное поведение.



Недвижимость NT1 недвижимость Направление Объекты Состояние Метод испытания
Диэлектрическая постоянная,ε Процесс 2.20
2.20±0.02 спек.
Z Никаких C24/23/50
C24/23/50
1 МГц IPC-TM-650 2.5.5.3
10 ГГц IPC-TM 2.5.5.5
Диэлектрическая постоянная,εПроектирование 2.2 Z Никаких от 8 до 40 ГГц Метод дифференциальной длины фазы
Фактор рассеивания,tanδ 0.0004
0.0009
Z Никаких C24/23/50
C24/23/50
1 МГц IPC-TM-650 2.5.5.3
10 ГГц IPC-TM 2.5.5.5
Тепловой коэффициент ε -125 Z ppm/°C -50°C до 150°C IPC-TM-650 2.5.5.5
Сопротивляемость объема 2 x 107 Z Мом см C/96/35/90 ASTM D 257
Сопротивляемость поверхности 3 x 107 Z Мом. C/96/35/90 ASTM D 257
Специфическая температура 0.96(0.23) Никаких j/g/k
(кал/г/с)
Никаких Расчеты
Модуль тяги Испытание при 23°С Испытание при 100°C Никаких MPa ((kpsi) А. ASTM D 638
1070 ((156) 450 ((65) X
860 ((125) 380 ((55) Y
Окончательный стресс 29(4.2) 20(2.9) X
27(3.9) 18(2.6) Y
Окончательное напряжение 6 7.2 X %
4.9 5.8 Y
Модуль сжатия 710(103) 500 ((73) X MPa ((kpsi) А. ASTM D 695
710(103) 500 ((73) Y
940 ((136) 670(97) Z
Окончательный стресс 27(3.9) 22(3.2) X
29 ((5.3) 21(3.1) Y
52(7.5) 43(6.3) Z
Окончательное напряжение 8.5 8.4 X %
7.7 7.8 Y
12.5 17.6 Z
Поглощение влаги 0.02 Никаких % 0.62" ((1.6мм) D48/50 ASTM D 570
Теплопроводность 0.2 Z В/м/к 80°C ASTM C 518
Коэффициент теплового расширения 31
48
237
X
Y
Z
ppm/°C 0-100°С IPC-TM-650 2.4.41
Td 500 Никаких °C TGA Никаких ASTM D 3850
Плотность 2.2 Никаких gm/cm3 Никаких ASTM D 792
Медная кожура 31.2 ((5.5) Никаких Пли ((Н/мм) 1 унция ((35 мм) фольги EDC
после сварного плавателя
IPC-TM-650 2.4.8
Возгораемость V-0 Никаких Никаких Никаких UL 94
Процесс без свинца совместим Да, да. Никаких Никаких Никаких Никаких



Преимущества:
Единообразные электрические свойства:Сохраняет постоянную производительность на широком частотном спектре.



Легкость обработки:Легко разрезать, стричь и сформировать, чтобы соответствовать конкретным требованиям конструкции.


Устойчивость к химическим веществам:Устойчивы к растворителям и реагентам, обычно используемым в процессах гравирования и покрытия ПКБ.


Установленный материал:Доказанный опыт в различных высокопроизводительных приложениях.


Наименьшие электрические потери:Оптимизирован для минимальной деградации сигнала, особенно в армированных материалах из ПТФЕ.



Конструкция и спецификации
Этот печатный лист изготовлен с прочной двуслойной жесткой конструкцией:



Состав слоя:

Медный слой 1: 35 мкм
RT/Duroid 5880 Ядро: 0,381 мм (15 мл)
Медный слой 2: 35 мкм



Размеры: Каждая доска имеет размеры 65,9 мм х 26,32 мм, с допуском +/- 0,15 мм, что позволяет точно интегрировать ее в различные электронные устройства.
Следы/пространство: 5/6 миллилитров
Размер отверстия: 0,2 мм
Завершенная толщина: 0,5 мм
Обработка поверхности: ПХБ имеет поверхностную отделку ENEPIG, предлагающую отличную сварную способность и коррозионную стойкость.



15mil RT Дюроид 5880 ПКБ 2 слой ENEPIG 0



Строгие стандарты испытаний
Уверенность в качестве имеет первостепенное значение в производстве электроники.обеспечение того, чтобы каждый блок соответствовал строгим критериям производительностиОн соответствует стандартам IPC-класса 2, что делает его надежным для коммерческих применений.



Приложения в промышленности
RT/Duroid 5880 PCB является универсальным, обслуживающим множество высокочастотных приложений, включая:



Коммерческие широкополосные антенны авиакомпаний: Улучшение систем связи для подключения на борту.


Микрополосы и полосовые схемы: обеспечивают надежную производительность в различных RF-приложениях.


Приложения для миллиметровых волн: поддержка беспроводных технологий нового поколения.


Радарные системы: обеспечивают точность и надежность в критических оборонных и коммерческих радарных приложениях.


Системы наведения: Обеспечение точной навигации и наведения цели в аэрокосмических и военных приложениях.


Цифровые радиоантенны точка-точка: способствуют высокоскоростной передаче данных на большие расстояния.



Заключение
RT/Duroid 5880 PCB является мощным решением для инженеров и производителей, ищущих высокопроизводительные, надежные и универсальные печатные платы.легкость изготовления, и доказанный опыт в критических приложениях, этот ПКБ готов стать краеугольным камнем в разработке электронных систем следующего поколения.Поскольку промышленность продолжает продвигаться к более высоким частотам и большей эффективности, RT/Duroid 5880 готов справиться с этими проблемами и преодолеть их, обеспечивая оптимальную производительность в быстро меняющемся технологическом ландшафте.
