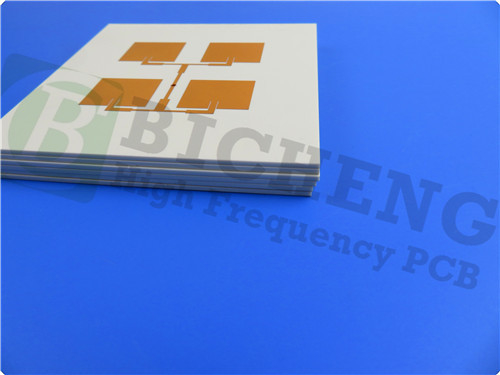

Двухсторонние печатные платы TFA294 с ENEPIG

Представляю ПХБ TFA294, состоящий из передового политетрафторуэтиленового керамического композитного диэлектрического субстрата, известного своими исключительными электрическими, тепловыми и механическими свойствами.Серия TFA изготавливается с использованием уникального процесса, который смешивает смолу PTFE и керамику для создания готовых листов, предлагая превосходную производительность по сравнению с традиционными методами.

Беспрецедентные характеристики производительности
1Диэлектрическая постоянная (Dk) 2,94 на 10 ГГц: обеспечивает точное распространение сигнала и минимальную потерю сигнала на высоких частотах.


2Фактор рассеивания: с фактором рассеивания 0,0010 на 10 ГГц и 20 ГГц и 0,0012 на 40 ГГц, этот ПКБ гарантирует эффективную передачу сигнала без ущерба для производительности.


3Тепловая стабильность: предлагая низкий тепловой коэффициент диэлектрической постоянной (TCDK) при -5 ppm/°C, плата поддерживает стабильность в широком диапазоне температур (-55°C - 150°C).


4Контролируемое тепловое расширение: значения коэффициента теплового расширения (CTE) 18 ppm/°C (ось x), 18 ppm/°C (ось y),и 32 ppm/°C (ось z) обеспечивают надежную производительность при различных тепловых условиях (-55°C - 288°C).


5Улучшенная теплопроводность: с теплопроводностью 0,59 Вт/мк ПХБ эффективно рассеивает тепло, уменьшая риск тепловых проблем в высокомощных приложениях.


6Устойчивость к влаге: с низкой скоростью поглощения влаги 0,03%, ПХБ сохраняет свои электрические свойства даже в влажной среде.


7Стандарты безопасности: ПХБ имеет сертификат UL 94-V0, что гарантирует соблюдение строгих правил безопасности.

Конструкция и спецификации
PCB Stackup: Этот двухслойный жесткий PCB включает ядро TFA294 (0,127 мм), помещенное между двумя медными слоями (по 35 мкм каждый), предлагая прочную основу для высокочастотных схем.


Размеры платы: размером 58,1 мм х 66 мм с узкими допущениями (+/- 0,15 мм), ПКБ оптимизирован для компактных приложений.


Подробности изготовления: с толщиной готовой доски 0,25 мм, весом 1 унции наружного слоя меди и толщиной 20 мкм через покрытие, ПХБ тщательно изготовлена для удовлетворения требований к производительности.


Обеспечение качества: Печатные платы проходят 100% электрическое тестирование перед отгрузкой, обеспечивая соответствие стандартам качества IPC-класса-2.

Использование и универсальность
ТФА294 ПКБ находит применение в различных отраслях промышленности, включая аэрокосмические, коммуникационные, радиолокационные системы и усиление мощности.и тепловой устойчивости делает его идеальным для:

Аэрокосмическое оборудование: подходит для систем аэронавигации, оборудования в кабине и компонентов самолетов.


Коммуникационная инфраструктура: идеально подходит для микроволновых печей, антенн, фазовых антенн и спутниковых систем связи.


Радарные системы: хорошо подходят для раннего предупреждения радиолокационных станций, воздушных радиолокационных станций, фазовых антенн и сетей формирования лучей.


Усиление мощности: обеспечивает эффективное усиление сигнала в высокомощных приложениях.

Глобальная доступность и поддержка
С глобальной доступностью и совместимостью с графикой Gerber RS-274-X,TFA294 Core PCB готов удовлетворить потребности глобальных клиентов, ищущих высокопроизводительные решения для своих электронных проектов.

В заключение, TFA294 Core PCB является свидетельством инноваций и превосходства в технологии PCB.и универсальность делают его предпочтительным выбором для требовательных приложений, где надежность и точность являются первостепенными. Если вы заинтересованы в нашем PCB, пожалуйста, свяжитесь с нашей командой продаж на sales10@bichengpcb.com.
