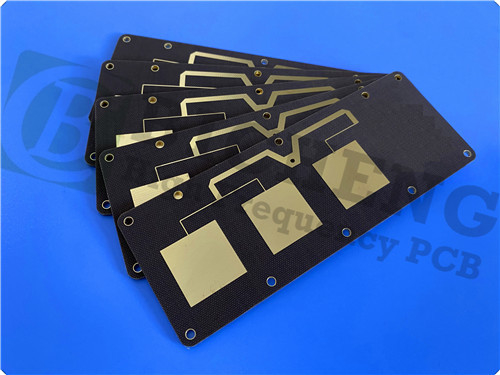

1 унция TLX-8 ПКБ Надежные RF решения 2 слоя

Запуск PCB TLX-8 знаменует собой значительный прогресс в применении антенн большого объема, особенно в области радиочастотного инженерии и микроволновых технологий.,Я понимаю важность предоставления надежных и надежных решений для требовательных условий.и преимущества ПКБ TLX-8, подчеркивая, почему он выделяется на конкурентном рынке.

Введение в TLX-8

TLX-8 изготовлен из ламинатов из стекловолокна ПТФЕ, материала, известного своей превосходной производительностью в широком спектре применений радиочастот.Этот ПКБ особенно выгоден для микроволновых конструкций с низким количеством слоевTLX-8 разработан для выдерживания суровых условий, что делает его подходящим для применения в условиях высоких уровней вибрации,колебания температуры, и радиационное воздействие.

Основные характеристики TLX-8

1Прочность в экстремальных условиях: одной из самых привлекательных особенностей TLX-8 является ее устойчивость.


- Высокая вибрация: идеально подходит для печатных панелей проводки (PWB), используемых в системах запуска в космос, где механическое поползновение может привести к отказу.


- Высокие температуры: идеально подходит для двигателей, которые подвергаются интенсивной жары во время работы.


- Устойчивость к радиации: соответствует стандартам НАСА для материалов с низким уровнем выбросов газов, что делает его подходящим для аэрокосмических применений.


- Морское применение: его устойчивость к суровым морским условиям обеспечивает надежность антенн военных кораблей.


- Температурная стабильность: поддерживает производительность в широком диапазоне температур, что важно для подложки высотомера в полете.

2Выдающиеся электрические свойства: ПКБ TLX-8 превосходит электрические характеристики:
- Диэлектрическая постоянная: измеряется при 2,55 ± 0,04 при 10 ГГц, обеспечивая постоянную целостность сигнала.


- Фактор рассеивания: низкий фактор рассеивания 0,0018 минимизирует потерю сигнала, повышая общую производительность системы.


-Поверхностное и объемное сопротивление: высокие значения сопротивления способствуют его эффективности в различных применениях.

3Механическая и химическая устойчивость: ПХБ TLX-8 обладает:
- Поглощение влаги: всего 0,02% скорость поглощения влаги, повышая долговечность и долговечность работы.


- Уровень воспламеняемости: с рейтингом UL 94 V0, он отвечает строгим критериям пожарной безопасности, что гарантирует его использование в чувствительной среде.

Конструкция и спецификации ПКБ

Этот ПКБ имеет двухслойный жесткий набор, с конкретными деталями конструкции, которые повышают его производительность:

- Состав слоя:
- Медный слой 1: 35 мкм
- Таконический TLX-8 Ядро: 0,762 мм (30 мл)
- Медный слой 2: 35 мкм

- Размеры доски: 85мм x 77мм, с допуском +/- 0,15мм.
- Завершенная толщина: 0,8 мм, с готовым весом меди 1 унции для внешних слоев.

Эта тщательная конструкция гарантирует, что ПКБ TLX-8 отвечает строгим требованиям в различных приложениях, от радиолокационных систем до микроволнового испытательного оборудования.

Типичные применения

ПКБ TLX-8 предназначен для широкого спектра применений в секторе радиочастотных и микроволновых сигналов:

- Радарные системы: его способность поддерживать производительность в условиях высокой вибрации и температуры делает его идеальным для радиолокационной технологии.


- Мобильная связь: благодаря низким значениям PIM, TLX-8 повышает надежность сигнала в мобильных приложениях.


- Микроволновое испытательное оборудование: устойчивость и производительность этого PCB имеют решающее значение для точного тестирования и измерения в микроволновых технологиях.


- Устройства для передачи сигналов: он превосходит в работе с соединителями, разделителями, комбинаторами, усилителями и антеннами, что способствует эффективной передаче сигнала.

Обеспечение качества и доступность

Каждый ПКБ соответствует стандартам качества IPC-класса 2, что гарантирует, что каждый поставляемый блок соответствует самым высоким критериям производительности и надежности.Мы используем 100% электрические испытания перед отправкой, гарантируя, что каждый ПКБ будет работать безупречно в его предполагаемом применении.

TLX-8 доступен во всем мире, предоставляя инженерам и конструкторам надежное решение для их RF и микроволновых проектов.

Заключение

В заключение, ПКБ TLX-8 представляет собой передовое решение для профессионалов в области радиочастотного и микроволнового оборудования.и электрические свойства делают его надежным выбором для требовательных приложенийПока мы продолжаем продвигать границы технологий, TLX-8 является свидетельством инноваций и качества в проекте PCB.

Для получения дополнительной информации или размещения заказа, пожалуйста, свяжитесь с нашей командой по продажам по адресу sales10@bichengpcb.com. Давайте поднимем ваши проекты на новые высоты с ПКТ TLX-8!
