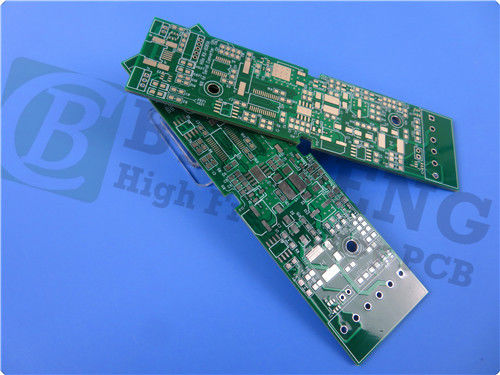

1.6mm TU768 PCB Двухсторонний 1OZ Уровень сварки горячим воздухом HASL

Введение в ТУ-768

TU-768 и его вариант TU-768P изготавливаются с использованием высококачественного тканого E-стекла в сочетании с передовой системой эпоксидной смолы.Эта уникальная композиция не только обеспечивает ультрафиолетовые блокирующие свойства, но и обеспечивает совместимость с автоматизированными оптическими процессами инспекции (AOI)Ту-768 специально разработан для применений, которые выдерживают суровые тепловые циклы или обширные сборочные работы, что делает его универсальным и надежным выбором для инженеров и производителей.

Ключевые характеристики ТУ-768 PCB

Тепловая стабильность и устойчивость

Одной из отличительных особенностей TU-768 является высокая температура стеклянного перехода (Tg) 180 °C.Эта характеристика имеет решающее значение для приложений, в которых требуется, чтобы ПКБ выдерживал высокие температуры без ущерба для производительности.Отличный коэффициент теплового расширения ламината (CTE) с значениями 11-15 ppm/°C как в оси X, так и в оси Y обеспечивает стабильность измерений.минимизация риска деформации или деламинирования во время теплового цикла.

Совместимость и надежность

Ту-768 полностью совместим с бессвинцовыми процессами, соответствуя текущим тенденциям производства и экологическим нормам.Его превосходная химическая стойкость и свойства антипроводящей анодной нити (CAF) еще больше повышают его надежность, что делает его подходящим для высокой плотности применений, где производительность и долговечность имеют решающее значение.

Характеристики низких потерь

С диэлектрической постоянной (Dk) 4,3 как на 5 ГГц, так и на 10 ГГц, и тангенсом потери (Df) до 0,018 на 1 ГГц, PCB TU-768 демонстрирует отличную целостность сигнала.Эта низкоубыточная производительность необходима для высокочастотных приложений, где деградация сигнала может существенно повлиять на общую производительность системы.

Конструкция и спецификации

Этот ПКБ имеет двухслойный жесткий сбор, который был тщательно разработан для обеспечения оптимальной производительности.

- Состав слоя:
- Медный слой 1: 35 мкм
- Ту-768 Ядро: 1,5 мм (60 мм)
- Медный слой 2: 35 мкм

- Размеры доски: 110мм х 197мм с допуском +/- 0,15мм, обеспечивающим точность в производстве.
- Толщина: 1,6 мм, обеспечивая необходимую прочность для различных применений.
- Окончание поверхности: уровень сварки горячим воздухом (HASL), обеспечивающий отличную сварку и надежность.

Обеспечение качества

Этот ПКБ соответствует стандартам качества IPC-класса 2, что гарантирует, что каждый блок соответствует строгим критериям производительности и надежности.гарантирование функциональности и качества.

Типичные применения

ПКБ TU-768 предназначен для широкого спектра применений, что делает его гибким выбором для инженеров:

- Потребительская электроника: идеально подходит для устройств, требующих надежной производительности в компактных форм-факторах, таких как смартфоны и планшеты.


- Серверы и рабочие станции: идеально подходят для высокопроизводительных вычислительных приложений, требующих стабильности и эффективности.


- Автомобильные: спроектированы, чтобы выдерживать сложные условия автомобильной среды, включая колебания температуры и вибрации.

Заключение

ПКБ TU-768 представляет собой значительный прогресс в технологии ламинирования, предлагая исключительную тепловую устойчивость, химическую устойчивость и характеристики низкой потери.Его надежный дизайн и соответствие современным производственным процессам делают его надежным выбором для инженеров и производителей в различных секторахПоскольку мы продолжаем внедрять инновации и расширять границы технологий, TU-768 выделяется как свидетельство качества и производительности в проектировании печатных плат.

Для получения дополнительной информации или обсуждения того, как ТУ-768 PCB может удовлетворить ваши конкретные потребности, пожалуйста, свяжитесь с нашей командой по продажам на sales10@bichengpcb.com. Спасибо заранее!
