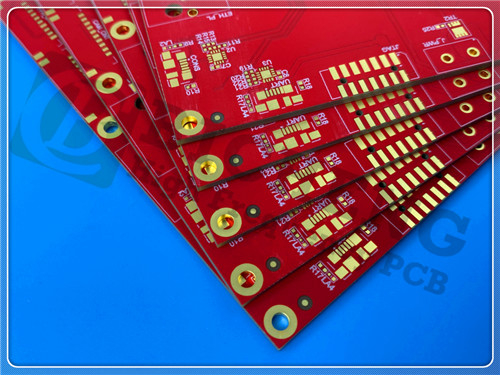

12-слойный сквозь отверстия PCB 1,6 мм IT-180 Импеданс Мат Красный

Представляем нашу недавно поставленную 12-слойную печатную плату (PCB), предназначенную для превосходных производительности и надежности в требовательных электронных приложениях.Этот передовой ПКБ изготовлен из высококачественных материалов и тщательного внимания к деталям, что делает его идеальным решением для различных отраслей промышленности, включая автомобилестроение, телекоммуникации и хранение данных.

Исключительные спецификации
Эта 12-слойная плата изготовлена с точностью и тщательностью, используя высококачественные материалы, которые повышают производительность и надежность.с температурой перехода стекла (Tg) 170 °CМаска сварки, нанесенная с обеих сторон, имеет яркую матово-красную окраску, в то время как верхний слой имеет чистую белую шелковую печать для улучшения видимости и брендинга.

Поверхностная отделка ENIG (Electroless Nickel Immersion Gold), обеспечивающая превосходную сварную способность и устойчивость к коррозии.15 мм x 76.6мм, эта печатная пластина предназначена для применения с высокой плотностью. Она вмещает минимальный размер отверстия 0,2 мм, толщину сварной маски 10 мм и минимальную толщину диэлектрического отверстия 100 мм.

Электрические и механические спецификации


Ключевые электрические характеристики включают:

Минимальная ширина линии следа: 120 мм
Минимальное расстояние: 125 мм
Покрытие через отверстия: присутствует во всех слоях (L1-L12)
Слепые полосы: не применяется


ПКБ также имеет дифференциальные пары с управляемым импедансом, которые имеют решающее значение для поддержания целостности сигнала в высокоскоростных приложениях.

50 Ом: верхний слой (4 миллилитра следа/разрыв)
90 Ом: верхний слой (5 миллилитров следа/разрыв)
100 Ом: верхний слой (6 миллилитров следа/разрыв)


Этот широкий спектр спецификаций делает наши печатные платы подходящими для различных требовательных приложений.

Инновационное накопление
Конфигурация этой печатной пластины тщательно спроектирована для оптимизации электрической производительности и теплового управления.создание надежной структуры, которая минимизирует помехи при одновременном усилении распространения сигнала.

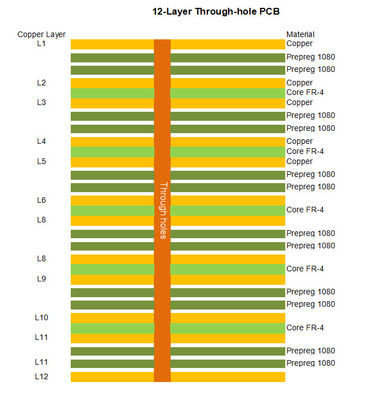

Состав слоя
Склад состоит из следующего:

Медные слои: стратегически расположены для обеспечения эффективного рассеяния тепла.


Основные слои FR-4 и IT-180: обеспечение долгосрочной долговечности и надежности.

Это продуманное слоирование не только увеличивает электрические характеристики печатных плат, но и способствует их целостности, что делает их подходящими для сложных конструкций с большой плотностью.

Приверженность качеству и соответствию
Произведенный в соответствии со стандартами IPC-класса-2, этот печатный лист обеспечивает умеренный уровень надежности, подходящий для потребительской электроники.упрощение интеграции со стандартными производственными процессами.

Продвинутый материал: IT-180ATC
Значительным преимуществом нашего 12-слойного печатного листа является использование IT-180ATC, высокопроизводительного эпоксида, известного своими исключительными тепловыми свойствами.1 при 10 ГГц и коэффициент рассеивания 0.017, этот материал идеально подходит для высокочастотных приложений.

Основные характеристики IT-180ATC
Тепловое сопротивление: T260 > 60 минут, T288 > 20 минут
Прочность очистки: минимум 8 фунтов/дюйм
Коэффициент теплового расширения (CTE): сопоставлен с медью (ось X: 11-13 ppm/°C, ось Y: 13-15 ppm/°C)
Низкая CTE по оси Z: 45 ppm/°C
Tg: более 175 °C
Низкое поглощение влаги: 0,1%
Уровень воспламеняемости: UL 94-V0

Эти свойства делают IT-180ATC отличным выбором для ПК, требующих высокой тепловой надежности и устойчивости к стрессовым факторам окружающей среды.

Многофункциональное применение
Наш новый 12-слойный печатный лист универсален и гибкий, что делает его подходящим для широкого спектра применений, включая:

Автомобильные системы:Особенно в машиностроительных электронных блоках управления (ЭБУ), которые требуют высокой надежности.


Задние планы:Поддержка высокой плотности взаимосвязей для серверов и решений хранения данных.


Телекоммуникации:Необходимая инфраструктура для различных сетевых технологий, обеспечивающая надежные коммуникационные пути.

Заключение
Этот 12-слойный ПКБ представляет собой значительный прогресс в технологии ПКБ, разработанный для удовлетворения требований современной электроники.и универсальные приложения, этот ПХБ готов стать идеальным решением как для производителей, так и для инженеров.
