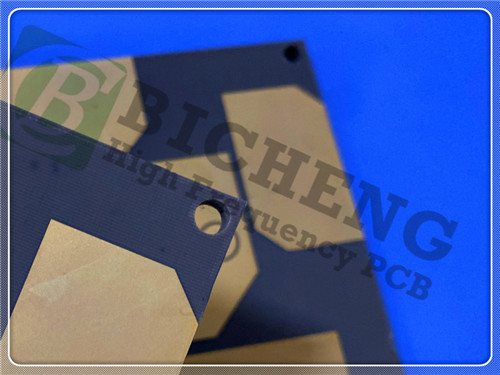

Двухсторонний CuClad 250 PCB 20mil ENIG закончен

Мы рады представить наш недавно поставленный печатный лист с ламинатами Rogers CuClad 250, передовое решение, предназначенное для высокопроизводительных приложений в электронной промышленности.Этот двуслойный жесткий ПКБ сочетает в себе передовые материалы и тщательное строительство, чтобы обеспечить исключительные электрические и механические свойства, что делает его идеальным для различных требовательных условий.

Ключевые характеристики Rogers CuClad 250

- Диэлектрическая постоянная: диапазон от 2,40 до 2,55 на 10 ГГц, обеспечивающий превосходную производительность для высокочастотных приложений.


- Фактор рассеивания: впечатляющий 0,0017 на 10 ГГц, обеспечивающий низкие потери цепи.


- Низкое поглощение влаги: всего 0,03%, повышая надежность в различных условиях.


- Сильная прочность: 14 фунтов/дюйм, обеспечивая долговечность и стабильность.


- Низкий выброс газов: общая потеря массы (TML) 0,01% и отсутствие восстановления водяного пара (WVR), идеально подходит для чувствительных приложений.


- Конструкция с перекрестными слоями: тканеная стекловолокна с чередующимися слоями, ориентированными на 90 градусов, обеспечивающие сбалансированные механические и электрические свойства.


- Высокое соотношение PTFE к стеклу: улучшает размерную стабильность и тепловую производительность.

Преимущества CuClad 250

Конструкция Rogers CuClad 250 обеспечивает сбалансированные электрические и механические характеристики, что делает его особенно подходящим для:

- Более широкие ширины линий: поддерживает более низкую потерю вставки, что имеет решающее значение для высокочастотных характеристик.


- Низкие потери цепи: идеально подходит для приложений, требующих надежной целостности сигнала.


- Диэлектрическая постоянная однородность: предлагает лучшую консистенцию по сравнению с традиционными неткаными стекловолокно-укрепленными ламинатами, обеспечивая оптимальную производительность в Er-чувствительных схемах.

Подробная информация о сборке и конструкции ПКБ

Этот двуслойный жесткий ПКБ имеет следующие характеристики:

- Медный слой 1: 35 мкм
- Роджерс КуКлад 250 Ядро: 0,508 мм (20 мл)
- Медный слой 2: 35 мкм

Размеры вновь поставляемых печатных плат указаны как 23,97 мм х 30,09 мм, что позволяет допустить допустимость ± 0,15 мм, чтобы обеспечить точное соответствие и совместимость с различными приложениями.Толщина готовой доски 0.6 мм, обеспечивая прочную конструкцию при сохранении легкого профиля.

Для отделки поверхности используется ENIG (Electroless Nickel Immersion Gold), обеспечивающий отличную сварную способность и коррозионную стойкость.Верхний шелковый экран напечатан белым цветом для ясности идентификации компонента, в то время как яркий синий цвет используется для верхней сварной маски, обеспечивающей защиту и эстетическую привлекательность.

Чтобы обеспечить качество, до отгрузки проводится 100% электрическое испытание, гарантирующее, что каждый ПКБ соответствует строгим стандартам производительности.Эта приверженность качеству предназначена для обеспечения надежности и функциональности в различных приложениях.

Изображение поставляется в формате Gerber RS-274-X, обеспечивая совместимость с промышленными стандартными процессами изготовления.

Обеспечение качества

Изготовленный в соответствии со стандартами IPC-класса-2, этот ПКБ гарантирует умеренный уровень надежности, подходящий для потребительской электроники и за ее пределами.Эта приверженность качеству гарантирует, что вы получаете продукт, который отвечает самым высоким критериям производительности.

Типичные применения

ПКБ Rogers CuClad 250 идеально подходит для различных применений, в том числе:

- Радары: высокопроизводительные радиолокационные системы, требующие точности и надежности.
- Электронные контрмеры: эффективны для продвинутых оборонных приложений.
- Микроволновые компоненты: идеально подходят для усилителей низкого шума (LNA), фильтров, соединителей и других микроволновых приложений.

Доступность

Наши пластинки Rogers CuClad 250 доступны по всему миру, готовы удовлетворить конкретные потребности вашего проекта.Этот ПКБ предназначен для выдающихся характеристик..

Заключение

Откройте для себя преимущества нашего недавно поставленного пластинки Rogers CuClad 250, разработанной для высокочастотных применений.и строгие стандарты качества, этот ПКБ является вашим решением для требовательных электронных проектов.
