Введение в RT/duroid 5880
RT/duroid 5880 представляет собой высокочастотный ламинат, который сочетает в себе PTFE и стеклянные микроволокна.предлагает непревзойденную постоянную диэлектрическую однородность на разных панеляхСлучайно ориентированные микроволокна способствуют этой однородности, обеспечивая постоянную производительность в широком диапазоне частот.RT/duroid 5880 особенно эффективен для применения в диапазоне Ku и за его пределами, что делает его важным компонентом в современных электронных конструкциях.
Ключевые особенности
RT/duroid 5880 PCB характеризуется несколькими примечательными особенностями:
Диэлектрическая постоянная: постоянное значение 2.2, с узким допуском 0,02 при 10 ГГц / 23°C, обеспечивает надежное распространение сигнала.
Фактор рассеивания: исключительно низкий фактор рассеивания 0,0009 на частоте 10 ГГц минимизирует потери энергии, повышая эффективность высокочастотных схем.
Температурный коэффициент диэлектрической постоянной (TCDk): при TCDk -125 ppm/°C ПКБ поддерживает стабильную производительность в диапазоне температур.
Поглощение влаги: низкий уровень поглощения влаги всего 0,02% делает этот ПХБ идеальным для среды с высокой влажностью, предотвращая деградацию с течением времени.
Изотропные свойства: ПХБ проявляет изотропное поведение с коэффициентом теплового расширения (CTE) 31 ppm/°C вдоль оси X, 48 ppm/°C вдоль оси Y и 237 ppm/°C вдоль оси Z.
| NT1 дюроид |
| Недвижимость |
NT1 недвижимость |
Направление |
Объекты |
Состояние |
Метод испытания |
| Диэлектрическая постоянная,ε Процесс |
2.20
2.20±0.02 спек. |
Z |
Никаких |
C24/23/50
C24/23/50 |
1 МГц IPC-TM-650 2.5.5.3
10 ГГц IPC-TM 2.5.5.5 |
| Диэлектрическая постоянная,εПроектирование |
2.2 |
Z |
Никаких |
от 8 до 40 ГГц |
Метод дифференциальной длины фазы |
| Фактор рассеивания,tanδ |
0.0004
0.0009 |
Z |
Никаких |
C24/23/50
C24/23/50 |
1 МГц IPC-TM-650 2.5.5.3
10 ГГц IPC-TM 2.5.5.5 |
| Тепловой коэффициент ε |
-125 |
Z |
ppm/°C |
-50°C до 150°C |
IPC-TM-650 2.5.5.5 |
| Сопротивляемость объема |
2 x 107 |
Z |
Мом см |
C/96/35/90 |
ASTM D 257 |
| Сопротивляемость поверхности |
3 x 107 |
Z |
Мом. |
C/96/35/90 |
ASTM D 257 |
| Специфическая температура |
0.96(0.23) |
Никаких |
j/g/k
(кал/г/с) |
Никаких |
Расчеты |
| Модуль тяги |
Испытание при 23°С |
Испытание при 100°C |
Никаких |
MPa ((kpsi) |
А. |
ASTM D 638 |
| 1070 ((156) |
450 ((65) |
X |
| 860 ((125) |
380 ((55) |
Y |
| Окончательный стресс |
29(4.2) |
20(2.9) |
X |
| 27(3.9) |
18(2.6) |
Y |
| Окончательное напряжение |
6 |
7.2 |
X |
% |
| 4.9 |
5.8 |
Y |
| Модуль сжатия |
710(103) |
500 ((73) |
X |
MPa ((kpsi) |
А. |
ASTM D 695 |
| 710(103) |
500 ((73) |
Y |
| 940 ((136) |
670(97) |
Z |
| Окончательный стресс |
27(3.9) |
22(3.2) |
X |
| 29 ((5.3) |
21(3.1) |
Y |
| 52(7.5) |
43(6.3) |
Z |
| Окончательное напряжение |
8.5 |
8.4 |
X |
% |
| 7.7 |
7.8 |
Y |
| 12.5 |
17.6 |
Z |
| Поглощение влаги |
0.02 |
Никаких |
% |
0.62" ((1.6мм) D48/50 |
ASTM D 570 |
| Теплопроводность |
0.2 |
Z |
В/м/к |
80°C |
ASTM C 518 |
| Коэффициент теплового расширения |
31
48
237 |
X
Y
Z |
ppm/°C |
0-100°С |
IPC-TM-650 2.4.41 |
| Td |
500 |
Никаких |
°C TGA |
Никаких |
ASTM D 3850 |
| Плотность |
2.2 |
Никаких |
gm/cm3 |
Никаких |
ASTM D 792 |
| Медная кожура |
31.2 ((5.5) |
Никаких |
Пли ((Н/мм) |
1 унция ((35 мм) фольги EDC
после сварного плавателя |
IPC-TM-650 2.4.8 |
| Возгораемость |
V-0 |
Никаких |
Никаких |
Никаких |
UL 94 |
| Процесс без свинца совместим |
Да, да. |
Никаких |
Никаких |
Никаких |
Никаких |
Преимущества
RT/duroid 5880 PCB предлагает многочисленные преимущества, которые повышают его привлекательность для различных приложений:
Единообразные электрические свойства: последовательная электрическая производительность достигается в широком диапазоне частот, обеспечивая надежность в требовательных приложениях.
Механическая удобство: материал может быть легко разрезан, подстрижен и обработан, что позволяет гибкость в процессах проектирования и производства.
Устойчивость к химическим веществам: устойчивость к растворителям и реагентам, обычно используемым в производстве ПХБ, повышает долговечность и долговечность.
Идеально подходит для влажной среды: низкая скорость поглощения влаги делает его подходящим для применения в условиях высокой влажности, где другие материалы могут не работать.
Доказанная надежность: RT/duroid 5880, признанный хорошо зарекомендовавшимся материалом, известен своей низкой электрической потерей среди усиленных материалов из ПТФЕ.

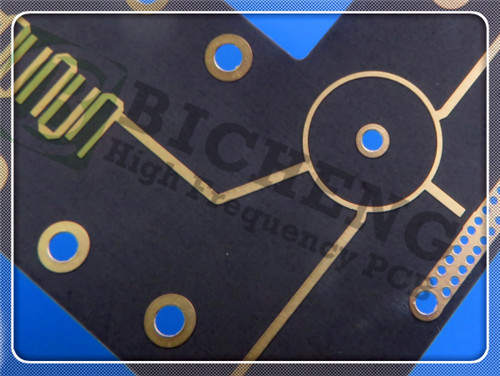

Конструкция и спецификации ПКБ
RT/duroid 5880 2-слойный жесткий печатный лист изготовлен с точностью и вниманием к деталям:
Складывание: ПКБ имеет два медных слоя (каждый 35 мкм), охватывающие ядро RT/duroid 5880, размер которого составляет 0,254 мм (10 миллиметров).
Размеры доски: размеры установлены на 50 мм х 45 мм, с допуском ± 0,15 мм, что облегчает интеграцию в различные конструкции.
Минимальные следы и пространство: минимальные следы и пространство 5/4 миллиметров позволяют создавать конструкции с высокой плотностью без ущерба для производительности.
Минимальный размер отверстия: минимальный размер отверстия 0,2 мм поддерживает различные отпечатки компонентов.
Завершенная толщина: толщина готовой доски составляет 0,4 мм, с внешним весом меди 1 унции (1,4 миллиметра).
Поверхностная отделка: нанесено погруженное золото, обеспечивающее отличную электрическую производительность и защиту от факторов окружающей среды.
Шелковый экран и сварная маска: верхняя шелковая маска напечатана белым цветом, в то время как верхняя сварная маска мато-зеленая; нижняя шелковая маска или сварная маска не включены.
Проходы: ПХБ включает в себя в общей сложности 42 прохода, с медной наполнителью на обозначенных IC-клапанах.
Испытания: до отгрузки проводится строгое 100% электрическое испытание для обеспечения функциональности и надежности.
Обеспечение качества
Для поддержания высоких стандартов, RT/duroid 5880 PCB соответствует стандартам качества IPC-класса-2.Эта приверженность качеству гарантирует, что клиенты получают продукт, который отвечает строгим требованиям к производительности.
Типичные применения
Этот ПХБ считается подходящим для ряда применений, включая:
Антенны широкополосного доступа для коммерческих авиакомпаний
Микрополосы и полосовые схемы
Применение миллиметровых волн
Радарные системы
Системы наведения
Цифровые радиоантенны точка-точка
RT/duroid 5880 2-layer rigid PCB позиционируется как высокопроизводительное, надежное решение, предназначенное для удовлетворения строгих требований современных электронных приложений.
