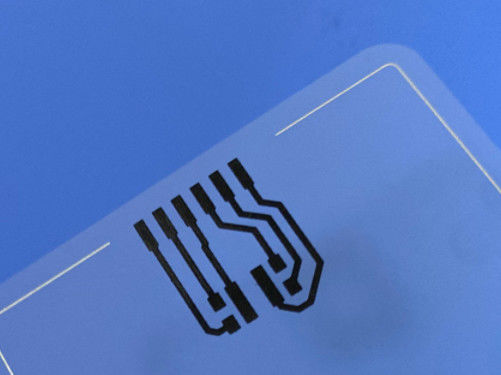

Гибкий ПКБ Прозрачный ПЭТ FPC 4mil 1-слойное погружение серебро

Мы рады представить гибкий печатный лист, основанный на прозрачном гибком материале SF490 PET от Shengyi Technology, который разработан для удовлетворения растущих потребностей современной электроники.Сочетание высокой прозрачности, исключительная гибкость и надежная производительность, эта гибкая однослойная печатная пластина изготавливается с использованием галоген-свободной PET-пленки на основе прозрачного FCCL (SF490).Это идеальный выбор для таких приложений, как гибкие дисплеи, сенсорные панели, носимые устройства и умная электроника, предлагающие идеальное сочетание эстетики и функциональности.

Непревзойденная прозрачность для передовых конструкций

Эта прозрачная гибкая печатная пластина имеет PET-пленку оптического качества с более чем 90% светопроницаемостью, что позволяет создавать почти невидимые схемы.Это делает его идеальным для высококлассных приложений, таких как прозрачные дисплеи и изогнутые экраныВысокая плоскость поверхности материала обеспечивает безупречную, свободную от пузырей отделку, придавая конечным продуктам гладкий и профессиональный внешний вид.

Исключительная гибкость для динамических приложений

Этот гибкий печатный лист, предназначенный для строгого использования, предлагает исключительную гибкость и устойчивость к изгибу.С настраиваемой толщиной базового материала (75 - 188 мкм) и сверхтонкой медной фольгой (1/2OZ - 1OZ), он поддерживает динамическое изгибание с радиусом изгиба ≤1 мм и более 100 000 циклов изгиба.и другие инновационные гибкие электроники.

Надежная электрическая производительность для высокочастотных приложений

Этот печатный лист обеспечивает стабильную электрическую производительность благодаря своей низкой диэлектрической постоянной (Dk) и диэлектрической потере (Df).с высокой частотой и высокой скоростью передачи сигналаКроме того, контролируемая шероховатость поверхности медной фольги обеспечивает постоянное импеданс линии и превосходную целостность сигнала.

Устойчивость в сложных условиях

Этот гибкий печатный лист, созданный для работы в суровых условиях, надежно работает в широком диапазоне температур (от -40°C до +130°C).обеспечение долгосрочной долговечности даже в сложных условияхПХБ также совместим с безсвинцовыми процессами сварки и производства SMT, что делает его универсальным выбором для различных промышленных применений.

Экологически чистые и безопасные

Этот ПХБ соответствует международным экологическим стандартам, таким как RoHS и REACH, что отражает его приверженность устойчивому развитию.В то время как его сертификация UL и отличная огнестойкость (94V-0 класс) обеспечивают безопасность и надежность конечных продуктов.

Технические спецификации

- ПКБ-накопление:
- однослойный гибкий ПКБ
- Углеродный слой
- Silver_layer_1: 17 мкм
- SF490: 0,127 мм (5 миллиметров)

- Подробности по строительству:
- Размеры: 50 мм х 40 мм (± 0,15 мм)
- Минимальная проницаемость: 10/10 миллилитров.
- Минимальный размер отверстия: 0,25 мм
- Толщина готовой доски: 0,2 мм
- Поверхностная отделка: серебряные следы + углеродные чернила
- 100% электрически протестировано

- Ключевые параметры:
- Прочность на очистку (90°): ≥ 0,8 Н/мм
- Проницаемость видимого света: ≥ 90%
- Размерная стабильность: ± 1%
- Химическая устойчивость: ≥ 90%
- Объемное сопротивление: ≥10^6 MΩ-cm
- Сопротивление поверхности: ≥10^5 MΩ

Заявления

Thia PET Transparent Flexible PCB предназначен для широкого спектра инновационных применений, в том числе:

- Большие светодиодные дисплеи: высокопрозрачные схемы для яркого и плавного визуального изображения.


- Гибкие дисплеи: прозрачные и изогнутые экраны для современной электроники.


- сенсорные панели: высокопроизводительные интерфейсы для умных устройств.


- носимые устройства: прочные и гибкие схемы для фитнес-трекеров и умных часов.


- Умная электроника: передовые решения для Интернета вещей и подключенных устройств.

Обеспечение качества и доступность

Эта печатная пластина соответствует стандарту качества IPC-класса-2, обеспечивая высокую надежность и производительность.сделать его доступным для глобальных проектов.
