TLX-8 PCB 20mil 0.6mm Двусторонние печатные платы

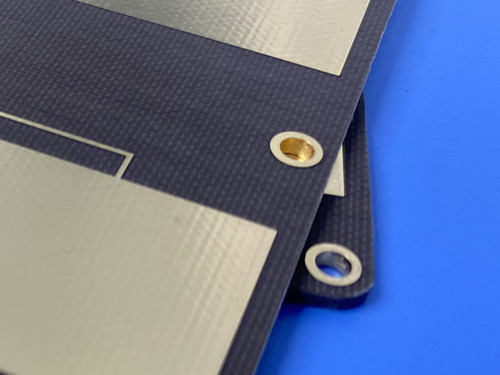

Мы рады представить нашу недавно поставленную двухслойную печатную плату, изготовленную из Taconic TLX-8. Эта передовая печатная плата предназначена для удовлетворения требований высокопроизводительных радиочастотных приложений.В этой статьеВ этой статье мы рассмотрим детали конструкции, свойства материалов, особенности и применения этого исключительного продукта.

Подробная информация о конструкции ПКБ

Наши двухслойные печатные платы имеют следующие характеристики:

- Базовый материал: TLX-8, высокопроизводительный ламинат из стекловолокна PTFE, идеально подходящий для применения в радиочастотных системах.


- Количество слоев: 2 слоя, обеспечивающие оптимальный баланс размера и производительности.


- Размеры доски: 190мм х 150мм с допуском +/- 0,15мм, что позволяет точно производить и интегрировать.


- Минимальный проход: 4/5 миллилитров, удовлетворяющий плотной схеме, необходимой для современной электроники.


- Минимальный размер отверстия: 0,25 мм, что поддерживает интеграцию небольших компонентов.


- Толщина готовой доски: 0,6 мм, обеспечивая легкий профиль.


- Оконченная медная масса: 1 унция (1,4 миллиметра) на внешних слоях, обеспечивая прочную связь.


- через толщина покрытия: 20 мкм, повышая надежность и производительность.


- Поверхностная отделка: Электролизный никель, электролизный палладий и погруженное золото (ENEPIG), обеспечивающий отличную сварочность и коррозионную стойкость.


- Шелковый экран и сварная маска: ни одна не применяется, что позволяет максимально гибко проектировать.


- Электрические испытания: все доски проходят 100% электрические испытания перед отправкой для гарантированной надежности.

ПХБ-накопление

Складывание нашего двухслойного PCB состоит из:

- Медный слой 1: 35 мкм
- Таконический TLX-8 Ядро: 0,508 мм (20 мл)
- Медный слой 2: 35 мкм

Эта конфигурация оптимизирует электрическую производительность, что делает ее подходящей для высокочастотных приложений.

Материальные данные: Taconic TLX-8

Обзор TLX-8

Taconic TLX-8 - это ламинат из стекловолокна из ПТФЕ, известный своей надежностью в широком диапазоне RF-приложений.Его универсальность обусловлена наличием различных толщин и вариантов медиКлючевые характеристики включают:

- Устойчивость к ползучести: идеально подходит для применения, подвергающегося высоким уровням вибрации, например, для космических запусков.


- Воздействие высоких температур: подходит для использования в модулях двигателя.


- Сопротивление радиации: эффективно для компонентов, используемых в космических приложениях.


- Устойчивость к экстремальным условиям окружающей среды: предназначена для выдерживания условий на море и во время полета.

Преимущества TLX-8

1Отличные значения PIM: достижение уровней ниже -160 дБc, необходимых для производительности RF.


2Механические и тепловые свойства: прочные характеристики, которые выдерживают экстремальные условия.


3Низкий и стабильный Dk: обеспечивает минимальную потерю сигнала, что имеет решающее значение для применения RF.


4Размерно стабильный: сохраняет структурную целостность с течением времени.


5Низкая влагопоглощение: защищает от факторов окружающей среды.

Типичные применения

Наши двухслойные печатные платы идеально подходят для различных применений, в том числе:

- Радарные системы: необходимы для точной слежки и обнаружения.


- мобильные связи: поддержка передовых телекоммуникационных технологий.


- Микроволновое испытательное оборудование: идеально подходит для испытания радиочастотных компонентов.


- Устройства для передачи микроволн: способствуют эффективной передаче сигнала.


- Сцепщики, разделители и усилители: ключевые компоненты управления радиочастотным сигналом.


- Антенны: идеально подходят для высокочастотных приложений.

Заключение

В заключение, наш недавно поставленный двухслойный ПКБ из Таконика TLX-8 с поверхностной отделкой ENEPIG демонстрирует вершину технологии ПКБ.прочная конструкция, и адаптивность к требовательным приложениям, этот ПКБ предназначен для удовлетворения потребностей различных отраслей промышленности, от телекоммуникаций до аэрокосмической промышленности.

Выбирая наш ПХБ, вы выбираете надежность, производительность и инновации.

Для запросов или размещения заказа, пожалуйста, свяжитесь с нашей командой продаж сегодня!
