TMM4 PCB 50 Mil 2-слойные радиочастотные схемы погружение золото

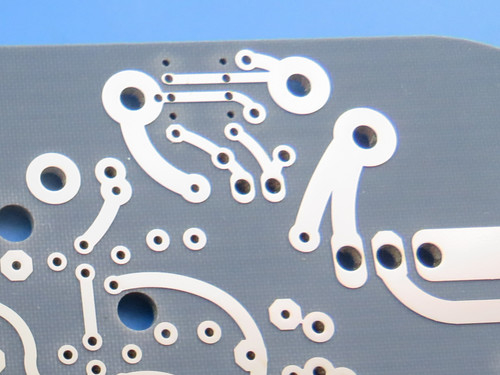

Мы рады представить наш недавно поставленный двухслойный печатный диск, изготовленный из материала Rogers TMM4, специально разработанный для высокопроизводительных приложений в радиочастотных и микроволновых технологиях.

Подробная информация о конструкции ПКБ

Наши двухслойные печатные платы тщательно изготовлены с следующими характеристиками:

- Базовый материал: TMM4, керамический углеводородный термоустойчивый полимерный композит, известный своей превосходной надежностью и производительностью.


- Количество слоев: 2 слоя, что позволяет создавать компактные конструкции без ущерба для функциональности.


- Размеры доски: 45мм х 54мм, с допуском +/- 0,15мм, обеспечивающим точность в производстве.


- Минимальное пространство: 4/6 миллилитров, что позволяет проектировать сложные схемы.


- Минимальный размер отверстия: 0,3 мм, для интеграции небольших компонентов.


- Толщина готовой доски: 1,3 мм, обеспечивая прочный, но легкий профиль.


- Оконченная медная масса: 1 унция (1,4 миллиметра) на внешних слоях, обеспечивая сильную электрическую связь.


- через толщина покрытия: 20 мкм, повышая долговечность и надежность соединений.


- Поверхностная отделка: погруженное золото, предлагающее отличную сварную способность и защиту от окисления.


- Шелковый экран: белый сверху для четкой идентификации компонента; без шелкового экрана внизу.


- Маска для сварки: голубая сверху; ни одной ниже, что облегчает осмотр и сборку.


- Электрические испытания: каждая доска проходит 100% электрические испытания перед отгрузкой, гарантируя высокую надежность.

Конфигурация стека

Складывание этого ПКБ спроектировано для оптимальной электрической производительности:

- Медный слой 1: 35 мкм
- Роджерс ТММ4 Ядро: 1.27 мм (50 мм)
- Медный слой 2: 35 мкм

Эта конфигурация оптимизирует целостность сигнала и минимизирует потери, что делает ее подходящей для высокочастотных приложений.

Материальные данные: TMM4

Обзор TMM4

Rogers TMM4 - это термоустойчивый микроволновый материал, который сочетает в себе лучшие свойства как керамических, так и традиционных ламинатах из ПТФЕ.Этот материал предназначен для высокой надежности в применении с покрытием через отверстияСостав термоустойчивой смолы гарантирует, что ПКБ может выдерживать строгие производственные процессы без ущерба для производительности.

Ключевые особенности

- Диэлектрическая постоянная (Dk): 4,50 +/- 0.045, обеспечивая минимальную потерю сигнала и высокую точность.


- Фактор рассеивания: 0,0020 при 10 ГГц, способствующий эффективному использованию энергии.


- Тепловой коэффициент Dk: 15 ppm/°K, обеспечивающий стабильность при температурных колебаниях.


- Коэффициент теплового расширения (CTE): соответствует меди, обеспечивая стабильность измерений во время тепловых циклов:
- X: 16 ppm/°K
- Y: 16 ppm/°K
- Z: 21 ppm/°K


- Температура разложения (Td): 425 °C, что позволяет применять при высоких температурах.


- Теплопроводность: 0,7 Вт/мК, повышает теплоотведение.


- Поглощение влаги: 0,07% - 0,18%, обеспечивая надежность в влажной среде.

Преимущества TMM4

1Механическая прочность: Свойства материала сопротивляются прополкам и холодным потокам, обеспечивая долговечность в условиях высокого напряжения.


2Устойчивость к химическим веществам: TMM4 устойчив к химическим веществам, что уменьшает повреждения во время изготовления.


3Надежное соединение проволоки: термореактивная смола позволяет эффективное соединение проволоки без подъема подложки или деформации подложки.


4Высокая надежность прокладки через отверстия: обеспечивает прочные электрические соединения в различных приложениях.


5Совместимость с обычными процессами PCB: материалы TMM4 могут быть использованы с использованием стандартных методов изготовления, упрощая производство.

Типичные применения

Этот двухслойный ПХБ идеально подходит для различных применений, в том числе:

- радиочастотные и микроволновые схемы: идеально подходит для систем связи, где целостность сигнала имеет решающее значение.


- Усилители мощности и комбайнеры: предназначены для эффективного обработки высоких уровней мощности.


- фильтры и соединители: обеспечение основных функций в обработке сигналов.


- Спутниковые системы связи: обеспечение надежных связей в сложных условиях.


- Антенны глобальных систем позиционирования (GPS): обеспечивают точное позиционирование и навигацию.


- Патч-антенны: подходят для различных приложений беспроводной связи.


- Диэлектрические поляризаторы и линзы: поддержка передовых оптических систем.


- Испытатели чипов: содействие испытаниям и проверке полупроводниковых устройств.

Заключение

В заключение, наш недавно поставленный двухслойный печатный лист с материалом Rogers TMM4 представляет собой значительный прогресс в технологии печатных листов.и универсальность в различных приложениях, этот ПКБ предназначен для удовлетворения потребностей современных электронных систем.

Выбирая этот PCB TMM4, вы инвестируете в продукт, который подчеркивает надежность, производительность и инновации.

Для запросов или размещения заказа, пожалуйста, свяжитесь с нашей командой продаж сегодня!
