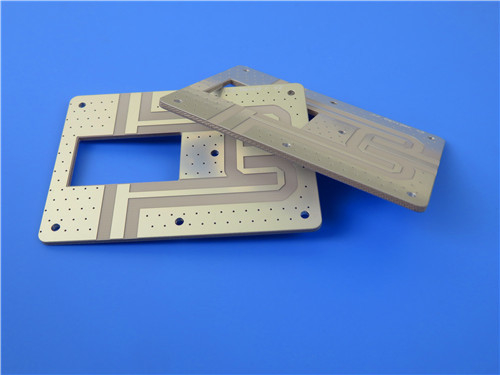

Поскольку спрос на передовые электронные решения растет, потребность в высококачественных печатных платах (ПКБ) никогда не была более критичной.изготовленный из материала RF-10, предлагает исключительную производительность, адаптированную для различных применений, особенно в секторе радиочастот.
1Технические спецификации
Строительство ПХБ
- Базовый материал: RF-10, композит из керамически заполненного PTFE и тканого стекловолокна.
- Размеры доски: 64 мм х 45,7 мм (± 0,15 мм), обеспечивая компактный форм-фактор.
- Толщина готовой доски: 1,6 мм, обеспечивая долговечность и прочность.
- Оконченный вес меди: 1 унция (1,4 миллиметра) для внешних слоев, поддерживающих эффективную передачу сигнала.
- Минимальный след/пространство: 4/6 миллилитров, что позволяет создавать конструкции с высокой плотностью.
- Минимальный размер отверстия: 0,4 мм, для размещения различных компонентов.
- через толщина покрытия: 20 мкм, обеспечивая надежное соединение.
- Поверхностная отделка: погруженный олово, предлагающий отличную сварную способность и коррозионную стойкость.
- Электрические испытания: каждое ПКБ проходит 100% электрическое испытание перед отгрузкой, чтобы гарантировать надежность.
ПХБ-накопление
- Медный слой 1: 35 мкм (1 унция)
- Радиочастотное ядро: 60 миллиметров (1,524 мм), обеспечивающее отличные диэлектрические свойства.
- Медный слой 2: 35 мкм (1 унция)
| Недвижимость |
Метод испытания |
Единица |
Стоимость |
Единица |
Стоимость |
| Dk @ 10 ГГц |
IPC-650 2.5.5.5.1 Мод. |
|
10.2 ± 0.3 |
|
10.2 ± 0.3 |
| Df @ 10 ГГц |
IPC-650 2.5.5.5.1 Мод. |
|
0.0025 |
|
0.0025 |
| TcK† (-55-150 °C) |
IPC-650 2.5.5.6 |
ppm/°C |
-370 |
ppm/°C |
-370 |
| Поглощение влаги |
IPC-650 2.6.2.1 |
% |
0.08 |
% |
0.08 |
| Прочность очистки (1 унция RT меди) |
IPC-650 2.4.8 (сплав) |
В фунтах/в |
10 |
Н/мм |
1.7 |
| Сопротивляемость объема |
IPC-650 2.5.17.1 |
Мом/см |
6.0 х 107 |
Мом/см |
6.0 x 107 |
| Сопротивляемость поверхности |
IPC-650 2.5.17.1 |
Мом. |
1.0 х 108 |
Мом. |
1.0 x 108 |
| Сила на изгиб (MD) |
IPC - 650 - 2.4.4 |
Пси |
14,000 |
Н/мм2 |
96.53 |
| Прочность на изгибе (CD) |
IPC - 650 - 2.4.4 |
Пси |
10,000 |
Н/мм2 |
68.95 |
| Прочность на тягу (MD) |
IPC - 650 - 2.4.19 |
Пси |
8,900 |
Н/мм2 |
62.57 |
| Прочность на растяжение (CD) |
IPC - 650 - 2.4.19 |
Пси |
5,300 |
Н/мм2 |
37.26 |
| Размерная стабильность |
IPC-650 2.4.39 (после вырезки) |
% (25 милли-MD) |
-Нет.0032 |
% (25 милли-CD) |
-Нет.0239 |
| Размерная стабильность |
IPC-650 2.4.39 (После выпечки) |
% (25 милли-MD) |
-Нет.0215 |
% (25 милли-CD) |
-Нет.0529 |
| Размерная стабильность |
IPC-650 2.4.39 (после стресса) |
% (25 милли-MD) |
-Нет.0301 |
% (25 милли-CD) |
-Нет.0653 |
| Размерная стабильность |
IPC-650 2.4.39 (после вырезки) |
% (60 млн-MD) |
-Нет.0027 |
% (60 мл-CD) |
-Нет.0142 |
| Размерная стабильность |
IPC-650 2.4.39 (После выпечки) |
% (60 млн-MD) |
-Нет.1500 |
% (60 мл-CD) |
-Нет.0326 |
| Размерная стабильность |
IPC-650 2.4.39 (после стресса) |
% (60 млн-MD) |
-Нет.0167 |
% (60 мл-CD) |
-Нет.0377 |
| Плотность (специфическая гравитация) |
IPC-650-2.3.5 |
g/cm3 |
2.77 |
g/cm3 |
2.77 |
| Специфическая температура |
IPC-650-2.4.50 |
J/g°C |
0.9 |
J/g°C |
0.9 |
| Теплопроводность (не обтянутая) |
IPC-650-2.4.50 |
W/M*K |
0.85 |
W/M*K |
0.85 |
| CTE (ось X - Y) (50-150 °C) |
IPC-650 2.4.41 |
ppm/°C |
16-20 |
ppm/°C |
16-20 |
| CTE (ось Z) (50-150 °C) |
IPC-650 2.4.41 |
ppm/°C |
25 |
ppm/°C |
25 |
| Уровень воспламеняемости |
Внутренние |
|
V-0 |
|
V-0 |
2Преимущества материала RF-10
Высокая диэлектрическая постоянная
При диэлектрической постоянной 10,2 ± 0,3 на частоте 10 ГГц RF-10 позволяет значительно уменьшить размер радиочастотных цепей.
Низкий фактор рассеивания
RF-10 может похвастаться коэффициентом рассеивания 0,0025 на частоте 10 ГГц, минимизируя потери энергии и повышая общую производительность схемы.Эта характеристика жизненно важна для высокочастотных приложений, где целостность сигнала имеет первостепенное значение.
Отличная размерная стабильность
Тонкая ткань из стекловолокна обеспечивает повышенную жесткость и стабильность измерений,обеспечение того, чтобы ПКБ выдерживал напряжения производства и эксплуатации без ущерба для производительности.
Высокая теплопроводность
С теплопроводностью 0,85 Вт/мк, RF-10 эффективно управляет теплом, что делает его подходящим для высокопроизводительных приложений, где тепловое управление имеет важное значение.
Уровень воспламеняемости
Материал имеет степень воспламеняемости V-0, что добавляет дополнительный уровень безопасности для применения в чувствительной среде.
3. Приложения
- Антенны с микрорешеткой: идеально подходят для беспроводных систем связи.
- Антенны GPS: обеспечивают точное позиционирование и навигацию.
- Пассивные компоненты: такие как фильтры, соединители и разделители мощности, необходимые для обработки сигнала.
- Системы предотвращения столкновений воздушных судов: повышение безопасности в авиации.
- Спутниковые компоненты: поддержка надежной связи в космических приложениях.
4Обеспечение качества и соответствие
Все наши печатные платформы изготавливаются в соответствии со стандартами IPC-класса 2, что гарантирует высокое качество и надежность.гарантирование того, что каждый совет функционирует по назначению.
5. Глобальная доступность
Мы гордимся тем, что предлагаем наши двухслойные жесткие печатные платы по всему миру, позволяя клиентам из различных секторов получить доступ к этой новейшей технологии.Наша приверженность качеству и удовлетворенности клиентов гарантирует, что вы получите продукт, который соответствует вашим требованиям..
Заключение
Подводя итог, наш недавно поставленный двухслойный жесткий ПКБ с материалом RF-10 представляет собой значительный прогресс в технологии ПКБ.и пригодность для широкого спектра применений, этот ПХБ готов отвечать требованиям современного электронного ландшафта.
Свяжитесь с нами сегодня, чтобы узнать больше о наших ПХБ или сделать заказ!
