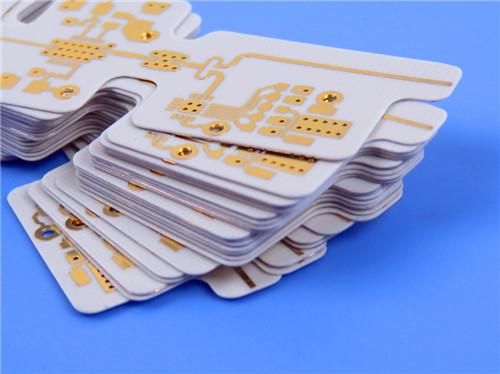

Двухсторонний ПКБ TFA300 10mil 0.254mm Погружение золотой отделки

Мы рады представить двусторонние печатные платы TFA300, современное решение, предназначенное для высокочастотных и надежных приложений.Этот ПХБ был специально разработан для удовлетворения строгих требований отраслей промышленности, таких как аэрокосмическая, телекоммуникаций и передовой электроники, где производительность и стабильность имеют первостепенное значение.

Конструкция и спецификации ПКБ

Состав материала
ТФА300 ПКБ построен с использованием уникального композитного материала, который сочетает в себе смолу ПТФЕ со специально сформулированной керамикой.что дает несколько ключевых преимуществ:

- Исключительные электрические свойства: отсутствие стекловолокна минимизирует диэлектрическую потерю, что позволяет обеспечить превосходную целостность сигнала.

- Улучшенное теплоуправление: высокая теплопроводность 0,6 Вт/мк обеспечивает эффективное рассеивание тепла, сохраняя оптимальную производительность даже в сложных условиях.

Физические характеристики

- Количество слоев: эта печатная плата имеет двухслойную конструкцию, оптимизирующую пространство при обеспечении надежной электрической производительности.

- Размеры: размер 65 мм х 51 мм с точностью ± 0,15 мм, эта печатная пластина компактна и универсальна.

- Толщина готовой доски: при 0,3 мм ПХБ сохраняет структурную целостность, сохраняя при этом легкий вес.

- Масса меди: внешние слои имеют готовый вес меди 1 унции (1,4 миллиграмма), обеспечивая отличную проводимость.

Электрические спецификации
- Минимальный след/пространство: конструкция вмещает минимальный след и пространство 5/7 миллиметров, что позволяет интегрировать плотно упакованные компоненты.

- Минимальный размер отверстия: проемы могут быть такими же маленькими, как 0,3 мм, поддерживая передовые схемы.

- через толщину покрытия: толщина покрытия 20 мкм используется для обеспечения надежных соединений между слоями.

Обеспечение качества
Произведенные в соответствии со стандартами IPC-класса-2, каждое печатное платно проходит строгие испытания для обеспечения функциональности и надежности перед отгрузкой.Эта приверженность качеству имеет решающее значение для применения в критических условиях.

Усовершенствованные функции

Диэлектрические свойства
Материал TFA300 имеет диэлектрическую постоянную (Dk) 3,0±0,04 при 10 ГГц, что делает его идеальным для высокочастотных применений.0012 на частоте 40 ГГц обеспечивает сохранение целостности сигнала, уменьшая потери во время передачи.

Тепловые характеристики
Тепловой коэффициент диэлектрической постоянной (TCDK) измеряется при -8 ppm/°C, обеспечивая отличную стабильность в широком диапазоне температур от -55°C до 150°C.Эта стабильность необходима для применения в различных тепловых условиях.

Поглощение влаги
С скоростью поглощения влаги всего 0,04%, ПКБ TFA300 предназначен для надежной работы в различных условиях окружающей среды, минимизируя риск деградации.

Типичные применения

ПКБ TFA300 хорошо подходит для различных применений, включая:

- аэрокосмическое оборудование: идеально подходит для систем в салоне и важных аэрокосмических приложений, требующих высокой надежности.

- Микроволновки и антенны: поддерживает фазочувствительные антенны и другие микроволновые приложения, требующие точной обработки сигнала.

- Радарные системы: эффективны для систем раннего предупреждения и бортовых радарных систем, пользующихся характеристиками материала с низкими потерями.

- Антенны фазового массива: обеспечивают передовые сети формирования лучей и спутниковую связь, обеспечивая эффективную обработку сигнала.

- Усилители мощности: оптимизируют производительность в высокомощных приложениях, повышая эффективность системы в целом.

Заключение
TFA300 PCB представляет собой значительный прогресс в технологии PCB, предлагая исключительную производительность и надежность для высокочастотных приложений.строгое обеспечение качества, и универсальность делают его идеальным выбором для инженеров и дизайнеров, сталкивающихся с проблемами современной электроники.

Для дальнейших запросов или для размещения заказа, пожалуйста, свяжитесь с нашей командой продаж.Мы с нетерпением ждем помощи в достижении ваших целей проекта с этим передовым продуктом.
