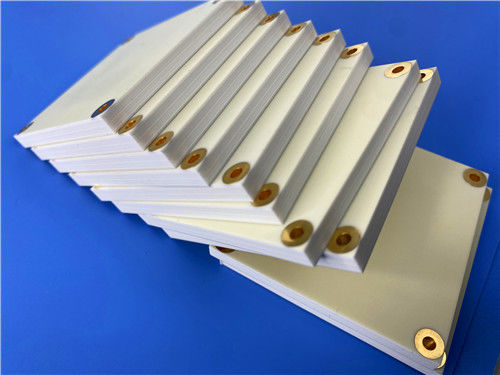

2-слойный ПКБ TP980 толщиной 7,62 мм ENIG с безэлектробезобразным никелевым погружением по золоту

Мы рады представить наши высокопроизводительные двусторонние печатные платы, изготовленные из инновационного материала TP980.Этот ПХБ отвечает строгим требованиям современной электроники., что делает его отличным выбором для проектов в области спутниковой навигации, ракетных технологий и миниатюрных антенн.

Подробности строительства

Этот двусторонний печатный лист изготовлен с высокой точностью с использованием TP980, высокочастотного термопластичного материала, который предлагает выдающиеся характеристики.

Ключевые детали строительства включают:

- Базовый материал: TP980


- Количество слоев: двусторонние


- Размеры доски: 185мм х 185мм, с допуском ± 0,15мм, обеспечивающим точность для сложных конструкций.


- Минимальное пространство: 6/6 миллилитров, что позволяет создавать компактные и эффективные макеты.


- Минимальный размер отверстия: 0,8 мм, для различных типов компонентов.


- Толщина готовой доски: 7,7 мм, что способствует надежному дизайну.


- Оконченная медная масса: 1 унция (1,4 миллилитра) на внешних слоях, обеспечивая достаточную мощность обработки тока.


- через толщина покрытия: 20 мкм, повышая надежность соединения.


- Поверхностная отделка: безэлектрический никель с погружением в золото (ENIG), обеспечивающий отличную проводимость и коррозионную устойчивость.


- Электрические испытания: Каждый ПКБ проходит 100% электрические испытания перед отгрузкой, чтобы гарантировать функциональность.

ПХБ-накопление

Складка этого ПКБ предназначена для оптимальной работы, состоящая из:

- Медный слой 1: 35 мкм
- TF980 Ядро: 7,62 мм (300 миллиметров)
- Медный слой 2: 35 мкм

Обеспечение качества

Качество является главным приоритетом в нашем производственном процессе. Наши печатные платы производятся в соответствии со стандартами IPC-класса-2, гарантируя, что они соответствуют отраслевым стандартам надежности и производительности.Каждый блок подвергается строгим электрическим испытаниям, подтверждая функциональность и минимизируя риск дефектов.

Характеристики материала TP980

TP980 представляет собой уникальный термопластичный материал, который сочетает в себе керамику и полифениленово-оксидную смолу (PPO) без арматуры из стекловолокна.Этот отличительный состав позволяет точно регулировать диэлектрическую постояннуюКлючевые особенности TP980 включают:

- Диэлектрическая постоянная (Dk): 9,8 ± 0,2 при 10 ГГц, обеспечивая отличную целостность сигнала.


- Фактор рассеивания: 0,0012 при 10 ГГц, обеспечивающий минимальную потерю сигнала.


- Низкий тепловой коэффициент Dk: -40 ppm/°C, сохраняющий стабильность в широком диапазоне температур (-55°C - 150°C).


- Теплопроводность: 0,65 Вт/мк, что способствует эффективному рассеиванию тепла.


- Поглощение влаги: 0,01%, повышая надежность в влажной среде.


- Уровень воспламеняемости: UL 94-V0, обеспечивающий безопасность в различных применениях.

Преимущества использования ПХБ TP980

Преимущества выбора нашего двустороннего PCB TP980 значительны:

1Улучшенная производительность: высокая диэлектрическая постоянная и низкий фактор рассеивания материала способствуют превосходной целостности сигнала, что делает его идеальным для применения на высоких частотах.


2Тепловая стабильность: низкий тепловой коэффициент обеспечивает стабильность производительности в широком диапазоне температур, что имеет решающее значение для требовательных условий.


3Надежность: сочетание низкой впитываемости влаги и высокой воспламеняемости повышает надежность и безопасность ПХБ, снижая риск сбоев в критических приложениях.


4Гибкость проектирования: точное регулирование диэлектрической постоянной позволяет создавать индивидуальные решения, отвечающие широкому спектру требований к схеме.

Типичные применения

ТП980 ПКБ хорошо подходит для различных высокопроизводительных приложений, включая:

- Глобальные спутниковые навигационные системы: обеспечение точного позиционирования и надежной работы в сложных условиях.


- Ракетные технологии: обеспечение необходимой долговечности и производительности, необходимых для критических оборонных приложений.


- Технология зажигания: облегчение точного времени и управления в системах вооружения.


- Миниатюрные антенны: поддерживают компактные конструкции без ущерба для производительности.

Всемирная доступность

Эти высокопроизводительные печатные платы доступны во всем мире, что позволяет клиентам из разных регионов получить доступ к нашим передовым решениям для их электронных проектов.

Заключение

В заключение, ТП980 представляет собой вершину надежности и производительности в области высокочастотной электроники.и строгое обеспечение качестваВыбирая ТП980 PCB, клиенты могут повысить свои проекты и обеспечить успех своих проектов.Свяжитесь с нами сегодня, чтобы узнать больше и запросить предложение для вашего следующего проекта!
