4-слойная гибридная печатная плата на материалах RO4350B толщиной 10 мил и высокотемпературном FR-4

4-слойная гибридная печатная плата на материалах RO4350B толщиной 10 мил и высокотемпературном FR-4

МОК: 1 шт.
цена: USD9.99-99.99/PCS
Стандартная упаковка: Вакуумные пакеты+Картоны
Срок доставки: 8-9 рабочих дней
Способ оплаты: T/T
Пропускная способность: 5000 штук в месяц
Подробная информация
Место происхождения
Китай
Фирменное наименование
Bicheng
Сертификация
UL, ISO9001, IATF16949
Материал для ПХБ:
RO4350B - 0,254 мм (10 мил),S1000-2M - 0,8 мм (31,5 мил)
Количество слоев:
4 слоя
Толщина ПКБ:
1.5 мм
Размер ПКБ:
173 мм х 85,3 мм = 1 PCS, +/- 0,15 мм
Вес меди:
1 унция (1,4 миллилитра) внутренних/внешних слоев
Поверхностная отделка:
Золото без электрического никеля с погружением (ENIG)
Выделить:

4-слойная гибридная печатная плата

,

Гибридная печатная плата из высокотемпературного FR-4

,

гибридный PCB 10mil

Описание продукта

Представляем нашу высокопроизводительную 4-слойную печатную плату, тщательно разработанную с использованием передовых материалов для удовлетворения потребностей современных электронных приложений. Эта печатная плата сочетает в себе прочность RO4350B и S1000-2M, обеспечивая исключительную надежность и производительность в различных условиях.



Состав материалов

Эта печатная плата имеет уникальную конструкцию, сочетающую материалы RO4350B и S1000-2M.



- RO4350B:Этот материал известен своей высокочастотной производительностью и стабильностью. Это армированный тканым стекловолокном ламинат на основе углеводородов/керамики, обеспечивающий диэлектрическую проницаемость (Dk) 3,48 ±0,05 при 10 ГГц, что обеспечивает минимальные потери сигнала. Благодаря коэффициенту теплового расширения (CTE), близкому к коэффициенту расширения меди, он гарантирует превосходную стабильность размеров, что имеет решающее значение для многослойных конструкций.


Типичное значение RO4350B
Свойство RO4350B Направление Единицы измерения Условие Метод испытания
Диэлектрическая проницаемость,εПроцесс 3,48±0,05 Z   10 ГГц/23℃ IPC-TM-650 2.5.5.5 Зажатая полосковая линия
Диэлектрическая проницаемость,εДизайн 3,66 Z   от 8 до 40 ГГц Метод разности фаз
Коэффициент рассеянияtan,δ 0,0037
0,0031
Z   10 ГГц/23℃
2,5 ГГц/23℃
IPC-TM-650 2.5.5.5
Температурный коэффициент ε +50 Z ppm/℃ -50℃to 150℃ IPC-TM-650 2.5.5.5
Объемное сопротивление 1,2 x 1010   MΩ.cm COND A IPC-TM-650 2.5.17.1
Поверхностное сопротивление 5,7 x109   COND A IPC-TM-650 2.5.17.1
Электрическая прочность 31,2(780) Z Kv/mm(v/mil) 0,51 мм (0,020") IPC-TM-650 2.5.6.2
Модуль упругости при растяжении 16 767 (2 432)
14 153 (2 053)
X
Y
МПа (ksi) RT ASTM D 638
Предел прочности при растяжении 203 (29,5)
130 (18,9)
X
Y
МПа (ksi) RT ASTM D 638
Прочность при изгибе 255
(37)
  МПа
(kpsi)
  IPC-TM-650 2.4.4
Стабильность размеров <0,5 X,Y мм/м
(mil/inch)
после травления+E2/150℃ IPC-TM-650 2.4.39A
Коэффициент теплового расширения 10
12
32
X
Y
Z
ppm/℃ -55℃to288℃ IPC-TM-650 2.4.41
Tg >280   ℃ TMA A IPC-TM-650 2.4.24.3
Td 390   ℃ TGA   ASTM D 3850
Теплопроводность 0,69   Вт/м/oK 80℃ ASTM C518
Влагопоглощение 0,06   % 48 часов погружения 0,060"
образец Температура 50℃
ASTM D 570
Плотность 1,86   г/см3 23℃ ASTM D 792
Прочность сцепления меди 0,88
(5,0)
  Н/мм
(pli)
после пайки в расплаве 1 унция.
EDC Foil
IPC-TM-650 2.4.8
Воспламеняемость (3)V-0       UL 94
Совместимость с бессвинцовым процессом Да


- S1000-2M:Этот материал повышает механическую прочность и термостойкость, имея Tg 180°C. Его более низкий CTE по оси Z способствует повышению надежности в сквозных соединениях, что делает его идеальным для высокочастотных и мощных приложений.



Структура слоев

Печатная плата состоит из четырех слоев, каждый из которых тщательно разработан для оптимальной производительности:



Медный_слой_1 - 35 μm
RO4350B - 0,254 мм (10 мил)
Медный_слой_2 - 35 μm
Препрег - 1080 RC63% +7628 (43%) -0,254 мм (10 мил)
Медный_слой_3 - 35 μm
S1000-2M - 0,8 мм (31,5 мил)
Медный_слой_4 - 35 μm


Эта структура обеспечивает эффективное рассеивание тепла и целостность сигнала, что имеет решающее значение для современных электронных устройств.



Размеры и спецификации

- Размеры платы: 173 мм x 85,3 мм (± 0,15 мм)
- Толщина готовой платы: 1,5 мм
- Минимальный зазор/расстояние: 4/6 мил
- Минимальный размер отверстия: 0,20 мм
- Толщина металлизации переходных отверстий: 20 μm
- Покрытие поверхности: Бесэлектролитное никелирование погружением в золото (ENIG)



Каждая плата проходит 100% электрическое тестирование перед отправкой, гарантируя, что каждое устройство соответствует самым высоким стандартам качества.

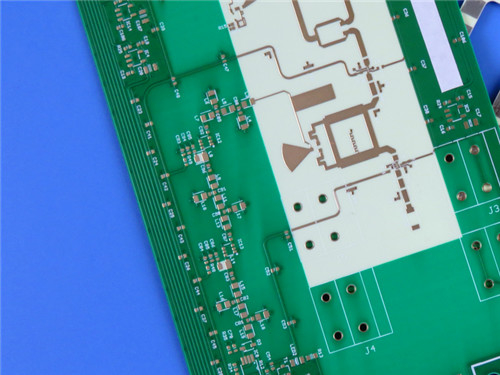

4-слойная гибридная печатная плата на материалах RO4350B толщиной 10 мил и высокотемпературном FR-4 0



Характеристики производительности



Электрические характеристики

Электрические характеристики нашей печатной платы исключительны благодаря свойствам RO4350B и S1000-2M. Основные показатели производительности включают:



- Коэффициент рассеяния: 0,0037 при 10 ГГц, что указывает на низкие потери сигнала.


- Теплопроводность: 0,69 Вт/м/°K, что способствует эффективному управлению тепловым режимом.


- Высокое значение Tg: более 280°C, что позволяет печатной плате выдерживать высокотемпературные условия без ущерба для производительности.



Механическая стабильность

Прочная конструкция нашей печатной платы обеспечивает механическую стабильность в различных приложениях. Тепловые свойства материалов обеспечивают надежность даже в условиях сильного теплового удара, что делает ее подходящей для требовательных приложений, таких как аэрокосмические и военные системы.



Гарантия качества

Качество имеет первостепенное значение при производстве печатных плат. Наши печатные платы соответствуют стандартам IPC-Class-2, гарантируя соответствие отраслевым требованиям к надежности и производительности. Графические файлы Gerber RS-274-X, поставляемые с каждой печатной платой, обеспечивают точное производство и проверку конструкции, сводя к минимуму ошибки и обеспечивая бесперебойный производственный процесс.



Применения

Эта гибридная печатная плата идеально подходит для множества применений:



- Широкополосные антенны для коммерческих авиалиний: Высокочастотная производительность обеспечивает надежную связь.



- Микрополосковые и полосковые схемы: Подходит для радиочастотных и микроволновых приложений.



- Радиолокационные системы: Исключительная целостность сигнала повышает возможности обнаружения.



- Системы наведения: Надежная работа имеет решающее значение для навигации и наведения.



- Цифровые радиоантенны точка-точка: Эффективная передача и прием данных.



Заключение

Благодаря выдающимся показателям производительности, строгому контролю качества и широкой применимости, эта печатная плата предназначена для улучшения ваших проектов и содействия инновациям в вашей отрасли. Независимо от того, работаете ли вы в телекоммуникациях, аэрокосмической отрасли или любом высокотехнологичном секторе, наша печатная плата обеспечивает надежность и производительность, необходимые для вашего успеха.



Для получения дополнительной информации или размещения заказа, пожалуйста, свяжитесь с нашим отделом продаж. Мы здесь, чтобы помочь вам вывести ваши проекты на новый уровень.



4-слойная гибридная печатная плата на материалах RO4350B толщиной 10 мил и высокотемпературном FR-4 1
