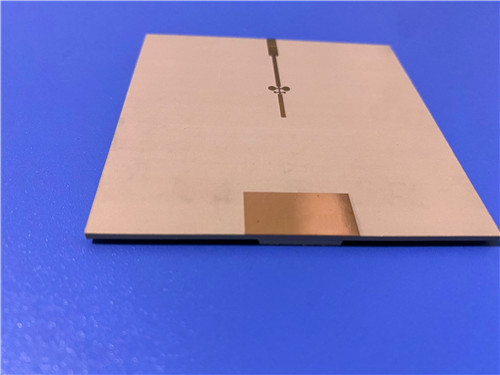

IsoClad 933 PCB 2-слойный 20 миллилитровый безэлектрический никель погружение золотой отделки

В мире электроники спрос на инновационные и надежные печатные платы (PCB) постоянно растет. PCB IsoClad 933 выделяется как выдающееся решение, специально разработанное для применений, требующих высокой производительности и долговечности, таких как конформные антенны, радиолокационные системы и технологии наведения ракет.

Состав материала

Эта высокочастотная печатная плата изготовлена из ламинатов IsoClad 933, представляющих собой нетканые стекловолокнистые и PTFE композиты. Эта уникальная комбинация обеспечивает большую гибкость и стабильность размеров по сравнению с традиционными ткаными стекловолокнистыми ламинатами. Использование более длинных случайных волокон повышает однородность диэлектрической проницаемости печатной платы, что делает ее идеальной для высокочастотных применений.

Технические характеристики

- Количество слоев: 2 слоя
- Размеры платы: 50 мм x 60 мм (±0,15 мм)
- Минимальный зазор/ширина проводника: 4/4 мил
- Минимальный размер отверстия: 0,25 мм
- Толщина готовой платы: 0,8 мм
- Вес готовой меди: 1 унция (1,4 мил) на внешних слоях
- Толщина металлизации переходных отверстий: 20 μм
- Покрытие поверхности: химическое никелирование, иммерсионное золото
- Электрическое тестирование: 100% электрическое тестирование перед отправкой

Структура печатной платы

Структура печатной платы IsoClad 933 состоит из:

- Медный слой 1: 35 μм
- Сердечник IsoClad 933: 0,787 мм (31 мил)
- Медный слой 2: 35 μм

Эта конфигурация обеспечивает оптимальную электрическую производительность и терморегулирование, что имеет решающее значение для высокочастотных цепей.

Преимущества производительности

Улучшенные диэлектрические свойства

Печатная плата IsoClad 933 имеет диэлектрическую проницаемость (Dk) 2,33 при 10 ГГц, а также низкий коэффициент потерь 0,0016 при 10 ГГц. Эти свойства минимизируют потери сигнала, что делает печатную плату подходящей для применений в микроволновых и радиочастотных технологиях, где поддержание целостности сигнала имеет решающее значение.

Термическая стабильность и надежность

С температурным коэффициентом Dk -132 ppm/°C и диэлектрической прочностью более 45 кВ, печатная плата IsoClad 933 спроектирована для выдерживания перепадов температуры и электрических нагрузок. Это обеспечивает надежную работу в сложных условиях.

Гибкость и стабильность размеров

Нетканая структура из стекловолокна делает печатную плату IsoClad 933 менее жесткой, чем традиционные материалы, что позволяет легче интегрировать ее в конструкции, требующие изгиба или формовки. Эта гибкость особенно полезна для конформных антенн и других специализированных применений.

Воспламеняемость и безопасность

С рейтингом воспламеняемости UL-94 V0, печатная плата IsoClad 933 соответствует строгим стандартам безопасности, гарантируя, что ее можно использовать в приложениях, где важна огнестойкость.

Применения

Печатная плата IsoClad 933 универсальна и подходит для широкого спектра передовых применений, в том числе:

- Конформные антенны: Идеально подходит для систем, требующих гибкости и компактного дизайна.

- Полосковые и микрополосковые схемы: Идеально подходит для высокочастотной передачи сигнала.

- Системы наведения ракет: Разработаны для удовлетворения строгих требований военных применений.

- Радиолокационные системы и системы радиоэлектронной борьбы: Разработаны для обеспечения надежности в критических оборонных технологиях.

Контроль качества

Произведенная в соответствии со стандартами IPC-Class-2, печатная плата IsoClad 933 гарантирует высокую надежность и качество. Каждая плата проходит тщательное 100% электрическое тестирование перед отправкой, гарантируя, что каждое устройство соответствует спецификациям производительности.

Заключение

Выберите печатную плату IsoClad 933 для надежного, высококачественного решения, которое превосходно работает в сложных условиях. Благодаря передовым материалам и строгому тестированию, эта печатная плата разработана для уверенной поддержки ваших самых требовательных проектов.
