RF-35 ПХБ с двойной стороной 20 миллилитров ENIG

RF-35 ПХБ с двойной стороной 20 миллилитров ENIG

МОК: 1 шт.
цена: USD9.99-99.99/PCS
Стандартная упаковка: Вакуумные пакеты+Картоны
Срок доставки: 8-9 рабочих дней
Способ оплаты: T/T
Пропускная способность: 5000 штук в месяц
Подробная информация
Место происхождения
Китай
Фирменное наименование
Bicheng
Сертификация
UL, ISO9001, IATF16949
Материал для ПХБ:
RF-35 Ядро - 20 миллиметров (0,508 мм)
Количество слоев:
2-layer
Толщина ПКБ:
0.6 мм
Размер ПКБ:
239.5 мм х 130 мм = 1 PCS, +/- 0,15 мм
Вес меди:
1 унция (1,4 миллилитра) внешних слоев
Поверхностная отделка:
Неэлектрический никель с погружением в золото
Выделить:

Двусторонние ПХЛ RF-35

,

20 миллилитров РФ-35 ПХБ

,

Энигмальная отделка

Описание продукта

Эта высококачественная 2-слойная печатная плата (PCB) изготовлена из RF-35, передового органико-керамического ламината, идеально подходящего для коммерческих микроволновых и радиочастотных применений.



Конфигурация слоев
Эта печатная плата имеет 2-слойную структуру, состоящую из:



- Медный слой 1: 35 μм
- Сердечник RF-35: 20 мил (0,508 мм)
- Медный слой 2: 35 μм



Двухслойная конструкция обеспечивает эффективную передачу сигнала и минимизирует перекрестные помехи, что крайне важно для поддержания целостности сигнала в высокочастотных приложениях.



Размеры и спецификации
- Размеры платы: 239,5 мм x 130 мм (± 0,15 мм)
- Готовая толщина: 0,6 мм
- Минимальный зазор/расстояние: 5/7 мил
- Минимальный размер отверстия: 0,3 мм
- Вес готовой меди: 1 унция (1,4 мил) на внешних слоях
- Покрытие поверхности: Иммерсионное золото на химическом никеле, обеспечивающее отличную паяемость и коррозионную стойкость.



Контроль качества
Наши печатные платы проходят строгие 100% электрические испытания перед отправкой, гарантируя, что каждое изделие соответствует самым высоким стандартам надежности. Изготовленные в соответствии со спецификациями IPC-Class-2, эти платы предназначены для надежной работы в сложных условиях.



Типичные значения RF-35
Свойство Метод испытания Единица измерения Значение Единица измерения Значение
Диэлектрическая проницаемость при 1,9 ГГц 3.5   3.5   3.5
3.5   IPC-TM 650 2.5.5   IPC-TM 650 2.5.5
0.0018 Влагопоглощение (.060") IPC-TM 650 2.6.2.1 Влагопоглощение (.060") IPC-TM 650 2.6.2.1
% >8.0 Н/мм 0.02 Прочность на растяжение поперек IPC-TM 650 2.4.8
фунт/дюйм >8.0 Н/мм >1.5 Прочность на растяжение поперек IPC-TM 650 2.4.8
фунт/дюйм >10.0 Диэлектрическая прочность IPC-TM 650 2.5.6 Диэлектрическая прочность IPC-TM 650 2.5.6
кВ Мом/см IPC-TM 650 2.5.17.1 Мом/см1.26 x 10 IPC-TM 650 2.5.17.1 Мом/см1.26 x 10
9 Мом/см IPC-TM 650 2.5.17.1 Мом1.46 x 10 IPC-TM 650 2.5.17.1 Мом1.46 x 10
8 Мом Дугостойкость IPC TM 650 2.5.1 Дугостойкость IPC TM 650 2.5.1
секунды Н/мм 2 >180 Прочность на растяжение поперекASTM D 638 psi
>22,000 Н/мм 2 >152 Прочность на растяжение поперекASTM D 638 psi
>18,000 Н/мм Теплопроводность ASTM F 433 Теплопроводность ASTM F 433
Вт/м/К Н/мм 2 0.24 Прочность на растяжение поперекASTM D 638 psi
27,000 Н/мм 2 187 Прочность на растяжение поперекASTM D 638 psi
21,000 0.00004 мм/мм IPC-TM 650 2.4.39 Размерная стабильность поперек IPC-TM 650 2.4.39
дюйм/дюйм 0.00004 мм/мм IPC-TM 650 2.4.39 Размерная стабильность поперек IPC-TM 650 2.4.39
дюйм/дюйм 19-24 z CTE ASTM D 3386 (TMA) z CTE ASTM D 3386 (TMA)
ppm/°C 19-24 z CTE ASTM D 3386 (TMA) z CTE ASTM D 3386 (TMA)
ppm/°C 64   64   64
Воспламеняемость UL-94   V-0   V-0



Твердость



Шкала Роквелла M
34



34
Характеристики производительности



Электрические свойства
Печатная плата RF-35 имеет диэлектрическую проницаемость 3,5 при 1,9 ГГц, что обеспечивает минимальные потери сигнала для высокочастотных приложений. Низкий коэффициент диэлектрических потерь 0,0018 повышает эффективность работы, а влагопоглощение составляет всего 0,02%, что обеспечивает стабильность в различных условиях. Кроме того, напряжение пробоя диэлектрика 41 кВ обеспечивает надежность электрооборудования.



Механические свойства



Эта печатная плата обладает отличной механической прочностью, с показателями прочности на отслаивание, превышающими 8,0 фунтов/дюйм (1,5 Н/мм) для меди 1/2 унции и более 10,0 фунтов/дюйм (1,8 Н/мм) для меди 1 унции. Прочность на изгиб составляет более 22 000 фунтов на квадратный дюйм (152 Н/мм2) вдоль и более 18 000 фунтов на квадратный дюйм (124 Н/мм2) поперек. Прочность на растяжение также высока, 27 000 фунтов на квадратный дюйм (187 Н/мм2) вдоль и 21 000 фунтов на квадратный дюйм (145 Н/мм2) поперек, что обеспечивает долговечность на протяжении всего производственного процесса.
Тепловые свойства



Печатная плата обеспечивает теплопроводность 0,24 Вт/м/К, эффективно рассеивая тепло. Ее коэффициент теплового расширения (CTE) составляет от 19-24 ppm/°C в направлении X-Y и 64 ppm/°C в направлении Z, что указывает на стабильность при изменениях температуры. Эта тепловая устойчивость имеет решающее значение для поддержания структурной целостности в различных условиях эксплуатации.
Преимущества



Экономичность
Печатная плата RF-35 предлагает недорогое решение без ущерба для качества или производительности. Ее конструкция оптимизирована для крупносерийного производства, что делает ее экономичным выбором для производителей.



Расширенные возможности доработки
Отличная прочность на отслаивание RF-35 позволяет легко переделывать компоненты. Это особенно полезно в производстве электроники, где часто необходимы модификации и ремонт.

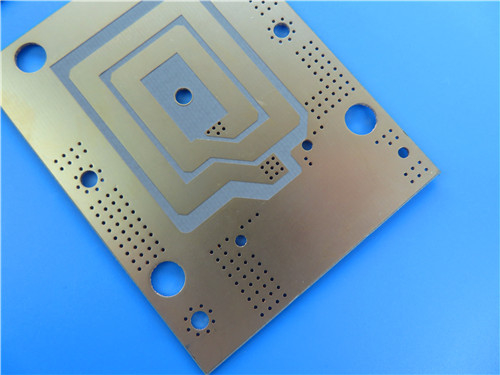

RF-35 ПХБ с двойной стороной 20 миллилитров ENIG 0



Низкое влагопоглощение

Благодаря сверхнизкой скорости влагопоглощения RF-35 минимизирует риск расслоения и обеспечивает долгосрочную надежность, особенно во влажной среде.



Гладкая поверхность


Покрытие иммерсионным золотом на химическом никеле обеспечивает гладкую поверхность, улучшая паяемость и снижая вероятность дефектов при сборке.


Применение



Универсальность печатной платы RF-35 делает ее подходящей для широкого спектра применений, включая:

- Усилители мощности: необходимы для увеличения мощности сигнала в радиочастотной связи.



- Фильтры и ответвители: используются в различных радиочастотных схемах для управления потоком сигнала и уменьшения помех.



RF-35 ПХБ с двойной стороной 20 миллилитров ENIG 1

- Пассивные компоненты: идеально подходят для применений, требующих низких потерь и высокой надежности.
Рекомендуемые продукты
продукты
Подробная информация о продукции
RF-35 ПХБ с двойной стороной 20 миллилитров ENIG
МОК: 1 шт.
цена: USD9.99-99.99/PCS
Стандартная упаковка: Вакуумные пакеты+Картоны
Срок доставки: 8-9 рабочих дней
Способ оплаты: T/T
Пропускная способность: 5000 штук в месяц
Подробная информация
Место происхождения
Китай
Фирменное наименование
Bicheng
Сертификация
UL, ISO9001, IATF16949
Материал для ПХБ:
RF-35 Ядро - 20 миллиметров (0,508 мм)
Количество слоев:
2-layer
Толщина ПКБ:
0.6 мм
Размер ПКБ:
239.5 мм х 130 мм = 1 PCS, +/- 0,15 мм
Вес меди:
1 унция (1,4 миллилитра) внешних слоев
Поверхностная отделка:
Неэлектрический никель с погружением в золото
Количество мин заказа:
1 шт.
Цена:
USD9.99-99.99/PCS
Упаковывая детали:
Вакуумные пакеты+Картоны
Время доставки:
8-9 рабочих дней
Условия оплаты:
T/T
Поставка способности:
5000 штук в месяц
Выделить

Двусторонние ПХЛ RF-35

,

20 миллилитров РФ-35 ПХБ

,

Энигмальная отделка

Описание продукта

Эта высококачественная 2-слойная печатная плата (PCB) изготовлена из RF-35, передового органико-керамического ламината, идеально подходящего для коммерческих микроволновых и радиочастотных применений.



Конфигурация слоев
Эта печатная плата имеет 2-слойную структуру, состоящую из:



- Медный слой 1: 35 μм
- Сердечник RF-35: 20 мил (0,508 мм)
- Медный слой 2: 35 μм



Двухслойная конструкция обеспечивает эффективную передачу сигнала и минимизирует перекрестные помехи, что крайне важно для поддержания целостности сигнала в высокочастотных приложениях.



Размеры и спецификации
- Размеры платы: 239,5 мм x 130 мм (± 0,15 мм)
- Готовая толщина: 0,6 мм
- Минимальный зазор/расстояние: 5/7 мил
- Минимальный размер отверстия: 0,3 мм
- Вес готовой меди: 1 унция (1,4 мил) на внешних слоях
- Покрытие поверхности: Иммерсионное золото на химическом никеле, обеспечивающее отличную паяемость и коррозионную стойкость.



Контроль качества
Наши печатные платы проходят строгие 100% электрические испытания перед отправкой, гарантируя, что каждое изделие соответствует самым высоким стандартам надежности. Изготовленные в соответствии со спецификациями IPC-Class-2, эти платы предназначены для надежной работы в сложных условиях.



Типичные значения RF-35
Свойство Метод испытания Единица измерения Значение Единица измерения Значение
Диэлектрическая проницаемость при 1,9 ГГц 3.5   3.5   3.5
3.5   IPC-TM 650 2.5.5   IPC-TM 650 2.5.5
0.0018 Влагопоглощение (.060") IPC-TM 650 2.6.2.1 Влагопоглощение (.060") IPC-TM 650 2.6.2.1
% >8.0 Н/мм 0.02 Прочность на растяжение поперек IPC-TM 650 2.4.8
фунт/дюйм >8.0 Н/мм >1.5 Прочность на растяжение поперек IPC-TM 650 2.4.8
фунт/дюйм >10.0 Диэлектрическая прочность IPC-TM 650 2.5.6 Диэлектрическая прочность IPC-TM 650 2.5.6
кВ Мом/см IPC-TM 650 2.5.17.1 Мом/см1.26 x 10 IPC-TM 650 2.5.17.1 Мом/см1.26 x 10
9 Мом/см IPC-TM 650 2.5.17.1 Мом1.46 x 10 IPC-TM 650 2.5.17.1 Мом1.46 x 10
8 Мом Дугостойкость IPC TM 650 2.5.1 Дугостойкость IPC TM 650 2.5.1
секунды Н/мм 2 >180 Прочность на растяжение поперекASTM D 638 psi
>22,000 Н/мм 2 >152 Прочность на растяжение поперекASTM D 638 psi
>18,000 Н/мм Теплопроводность ASTM F 433 Теплопроводность ASTM F 433
Вт/м/К Н/мм 2 0.24 Прочность на растяжение поперекASTM D 638 psi
27,000 Н/мм 2 187 Прочность на растяжение поперекASTM D 638 psi
21,000 0.00004 мм/мм IPC-TM 650 2.4.39 Размерная стабильность поперек IPC-TM 650 2.4.39
дюйм/дюйм 0.00004 мм/мм IPC-TM 650 2.4.39 Размерная стабильность поперек IPC-TM 650 2.4.39
дюйм/дюйм 19-24 z CTE ASTM D 3386 (TMA) z CTE ASTM D 3386 (TMA)
ppm/°C 19-24 z CTE ASTM D 3386 (TMA) z CTE ASTM D 3386 (TMA)
ppm/°C 64   64   64
Воспламеняемость UL-94   V-0   V-0



Твердость



Шкала Роквелла M
34



34
Характеристики производительности



Электрические свойства
Печатная плата RF-35 имеет диэлектрическую проницаемость 3,5 при 1,9 ГГц, что обеспечивает минимальные потери сигнала для высокочастотных приложений. Низкий коэффициент диэлектрических потерь 0,0018 повышает эффективность работы, а влагопоглощение составляет всего 0,02%, что обеспечивает стабильность в различных условиях. Кроме того, напряжение пробоя диэлектрика 41 кВ обеспечивает надежность электрооборудования.



Механические свойства



Эта печатная плата обладает отличной механической прочностью, с показателями прочности на отслаивание, превышающими 8,0 фунтов/дюйм (1,5 Н/мм) для меди 1/2 унции и более 10,0 фунтов/дюйм (1,8 Н/мм) для меди 1 унции. Прочность на изгиб составляет более 22 000 фунтов на квадратный дюйм (152 Н/мм2) вдоль и более 18 000 фунтов на квадратный дюйм (124 Н/мм2) поперек. Прочность на растяжение также высока, 27 000 фунтов на квадратный дюйм (187 Н/мм2) вдоль и 21 000 фунтов на квадратный дюйм (145 Н/мм2) поперек, что обеспечивает долговечность на протяжении всего производственного процесса.
Тепловые свойства



Печатная плата обеспечивает теплопроводность 0,24 Вт/м/К, эффективно рассеивая тепло. Ее коэффициент теплового расширения (CTE) составляет от 19-24 ppm/°C в направлении X-Y и 64 ppm/°C в направлении Z, что указывает на стабильность при изменениях температуры. Эта тепловая устойчивость имеет решающее значение для поддержания структурной целостности в различных условиях эксплуатации.
Преимущества



Экономичность
Печатная плата RF-35 предлагает недорогое решение без ущерба для качества или производительности. Ее конструкция оптимизирована для крупносерийного производства, что делает ее экономичным выбором для производителей.



Расширенные возможности доработки
Отличная прочность на отслаивание RF-35 позволяет легко переделывать компоненты. Это особенно полезно в производстве электроники, где часто необходимы модификации и ремонт.



RF-35 ПХБ с двойной стороной 20 миллилитров ENIG 0



Низкое влагопоглощение

Благодаря сверхнизкой скорости влагопоглощения RF-35 минимизирует риск расслоения и обеспечивает долгосрочную надежность, особенно во влажной среде.



Гладкая поверхность


Покрытие иммерсионным золотом на химическом никеле обеспечивает гладкую поверхность, улучшая паяемость и снижая вероятность дефектов при сборке.


Применение



Универсальность печатной платы RF-35 делает ее подходящей для широкого спектра применений, включая:

- Усилители мощности: необходимы для увеличения мощности сигнала в радиочастотной связи.



- Фильтры и ответвители: используются в различных радиочастотных схемах для управления потоком сигнала и уменьшения помех.



RF-35 ПХБ с двойной стороной 20 миллилитров ENIG 1

- Пассивные компоненты: идеально подходят для применений, требующих низких потерь и высокой надежности.
