TP1020 PCB 2-слойная, толщина 6 мм, покрытие ENIG, медь 1 унция

TP1020 PCB 2-слойная, толщина 6 мм, покрытие ENIG, медь 1 унция

МОК: 1 шт.
цена: USD9.99-99.99/PCS
Стандартная упаковка: Вакуумные пакеты+Картоны
Срок доставки: 8-9 рабочих дней
Способ оплаты: T/T
Пропускная способность: 5000 штук в месяц
Подробная информация
Место происхождения
Китай
Фирменное наименование
Bicheng
Сертификация
UL, ISO9001, IATF16949
Материал для ПХБ:
TP1020 Ядро - 5,93 мм (233,5 миллиметра)
Количество слоев:
2-layer
Толщина ПКБ:
60,0 мм
Размер ПКБ:
129 мм x 129 мм = 1 шт., +/- 0,15 мм
Вес меди:
1 унция (1,4 миллилитра) внешних слоев
Поверхностная отделка:
Неэлектрический никель с погружением в золото (ENIG)
Выделить:

PCB 2 слоев

,

PCB толщиной 6 мм

,

PCB ENIG

Описание продукта

Представляем двустороннюю печатную плату TP1020, высокопроизводительную печатную плату, разработанную для передовых применений в высокочастотных средах. Изготовленная из высококачественного материала TP1020, эта печатная плата спроектирована для обеспечения надежности и оптимальных диэлектрических характеристик, что делает ее идеальной для сложных электронных схем.



Материал TP1020 представляет собой уникальную термопластичную композицию, объединяющую керамику со смолой полифениленоксида (PPO). В отличие от традиционных материалов для печатных плат, армированных стекловолокном, TP1020 обеспечивает превосходные диэлектрические характеристики и стабильность. Отсутствие стекловолокна обеспечивает более гладкую поверхность, улучшая целостность сигнала и уменьшая потери, что критически важно для высокочастотных применений.



Основные свойства TP1020

- Диэлектрическая проницаемость (Dk): Регулируется в диапазоне от 3 до 25, со стандартным значением 10,2±0,2 при 10 ГГц. Эта настраиваемость гарантирует, что проекты могут быть оптимизированы для конкретных требований к схеме.



- Низкий коэффициент потерь: С коэффициентом потерь 0,0012 при 10 ГГц, TP1020 минимизирует потери энергии, повышая общую эффективность.



- Термическая стабильность: Материал демонстрирует низкий температурный коэффициент диэлектрической проницаемости (TCDK) -40 ppm/°C, обеспечивая стабильную работу в широком диапазоне температур (-55°C to 150°C).

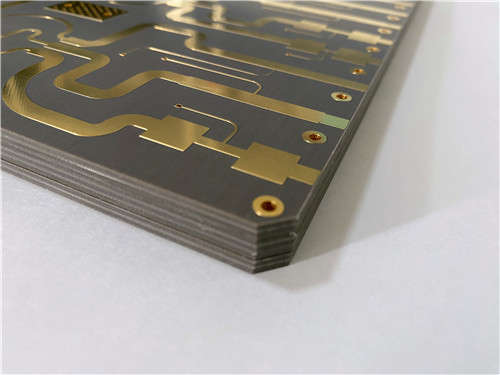

TP1020 PCB 2-слойная, толщина 6 мм, покрытие ENIG, медь 1 унция 0



Технические характеристики

Печатная плата TP1020 тщательно разработана со следующими характеристиками:



- Количество слоев: Двусторонние
- Размеры платы: 129 мм x 129 мм (±0,15 мм)
- Минимальная ширина проводника/зазора: 5/8 мил, что позволяет создавать плотные конструкции.
- Минимальный размер отверстия: 0,7 мм, подходит для различных типов компонентов.
- Толщина готовой платы: 6,0 мм для обеспечения долговечности.
- Покрытие поверхности: Бесэлектролитное никелевое иммерсионное золото (ENIG) для превосходной паяемости и коррозионной стойкости.
- Электрическое тестирование: Каждая плата проходит 100% электрическое тестирование перед отправкой, что обеспечивает гарантию качества.



Технический параметр продукта Модели продуктов и таблица данных
Единица измерения Условия испытаний Диэлектрическая проницаемость TP TP-1 TP-2
Диэлектрическая проницаемость Когда диэлектрическая проницаемость ≤11, условие испытания составляет 10 ГГц.

Когда диэлектрическая проницаемость >11, условие испытания составляет 5 ГГц.
/ 3,0±0,06 4,4±0,09 6,0±0,12
6,15±0,12 9,2±0,18 9,6±0,19
10,2±0,2 11,0±0,022 16,0±0,4
20,0±0,8 22,0±0,88 25,0±1,0
Диэлектрическую проницаемость можно настроить в диапазоне от 3,0 до 25.
Допуск диэлектрической проницаемости Диэлектрическая проницаемость 3,0~11,0 / ±2%
Диэлектрическая проницаемость 11,1~16,0 / ±2,5%
Диэлектрическая проницаемость 16,1~25,0 / ±4%
Тангенс угла потерь Тангенс угла потерь 3,0~9,5 10 ГГц / 0,0010
Тангенс угла потерь 9,6~11,0 10 ГГц / 0,0012
Тангенс угла потерь 11,1~16,0 5 ГГц / 0,0015
Тангенс угла потерь 16,1~25,0 5 ГГц / 0,0020~0,0025
Температурный коэффициент диэлектрической проницаемости Диэлектрическая проницаемость 3,0~9,5 -55 º~150ºC PPM/℃ -50
Диэлектрическая проницаемость 9,6~16,0 -55 º~150ºC PPM/℃ -40
Диэлектрическая проницаемость 16,1~25,0 -55 º~150ºC PPM/℃ -55
Прочность на отслаивание 1 унция в нормальном состоянии Н/мм >0,6
1 унция после испытания на влажность переменного тока Н/мм >0,4
Объемное сопротивление Нормальное состояние при 500 В MΩ.см >1×109
Поверхностное сопротивление Нормальное состояние при 500 В >1×107
Коэффициент теплового расширения
(XY Z)
Диэлектрическая проницаемость 3,00~4,40 -55 º~150ºC PPM/℃ 60,60,70
Диэлектрическая проницаемость 4,60~6,15 -55 º~150ºC PPM/℃ 50,50,60
Диэлектрическая проницаемость 6,16~11,0 -55 º~150ºC PPM/℃ 40,40,55
Диэлектрическая проницаемость 11,1~16,0 -55 º~150ºC PPM/℃ 40,40,50
Диэлектрическая проницаемость 16,1~25,0 -55 º~150ºC PPM/℃ 35,35,40
Водопоглощение 20±2℃, 24 часа % ≤0,01
Долгосрочная рабочая температура Камера высоких и низких температур -100º~150ºC
Состав материала Полифениленоксид, керамика, в сочетании с медной фольгой ED.Данные о плотности и теплопроводности для материалов с различной диэлектрической проницаемостью следующие:
Особенности продукта
Единица измерения Диэлектрическая проницаемость 3,0
4,4 6,0 6,15 9,6 10,2 11,0 16,0 20,0 22,0 25,0 Плотность
г/см3 1,69 1,89 2,1 2,12 2,26 2,33 2,40 2,76 2,73 2,77 2,94 Теплопроводность
Вт/(М.К) 0,40 0,44 0,55 0,65 0,65 0,67 0,70 0,80 0,85 0,90 1,0 Применение печатной платы TP1020



Универсальность печатной платы TP1020 делает ее подходящей для широкого спектра высокотехнологичных применений:

1. Глобальные навигационные спутниковые системы: Высокочастотные возможности и характеристики низких потерь делают TP1020 идеальной для прецизионных навигационных систем.



2. Бортовые ракетные системы: Надежность и производительность печатной платы в экстремальных условиях имеют решающее значение для военных применений, где сбой недопустим.

3. Технология взрывателей: Печатная плата TP1020 поддерживает сложные схемы, необходимые для современных систем взрывателей, обеспечивая надежные механизмы детонации.



4. Миниатюрные антенны: Благодаря компактному дизайну и высокочастотным характеристикам TP1020 идеально подходит для разработки миниатюрных антенн, используемых в различных устройствах связи.



Гарантия качества



Наша приверженность качеству отражена в соответствии со стандартом IPC-Class-2 для печатной платы TP1020. Каждая плата подвергается строгим протоколам тестирования, гарантируя соответствие отраслевым эталонам производительности и надежности. 100% электрическое тестирование гарантирует, что каждая поставляемая печатная плата не имеет дефектов, обеспечивая нашим клиентам уверенность.

Заключение



Двусторонняя печатная плата TP1020 — это больше, чем просто печатная плата; это высокопроизводительное решение, отвечающее строгим требованиям современной электроники. Благодаря своим передовым свойствам материала и точной инженерии, печатная плата TP1020 готова поднять ваши проекты на новую высоту.

Поскольку мы продолжаем внедрять инновации и расширять наши предложения, мы приглашаем вас изучить потенциал печатной платы TP1020 для вашего следующего проекта. Для запросов или размещения заказа, пожалуйста, свяжитесь с нашим отделом продаж или посетите наш веб-сайт.





TP1020 PCB 2-слойная, толщина 6 мм, покрытие ENIG, медь 1 унция 1
