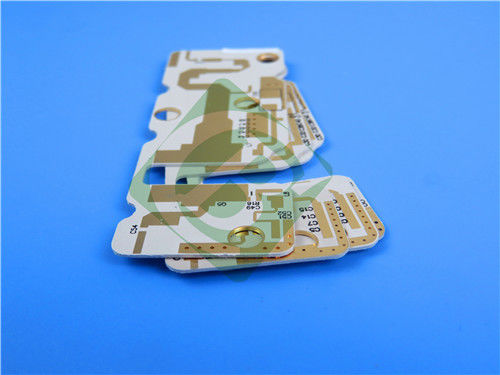

RO3006 PCB двусторонний, ламинат 10 мил, финишное покрытие иммерсионным золотом

RO3006 PCB двусторонний, ламинат 10 мил, финишное покрытие иммерсионным золотом

МОК: 1PCS
цена: USD9.99-99.99/PCS
Стандартная упаковка: Vacuum bags+Cartons
Срок доставки: 8-9 working days
Способ оплаты: T/T
Пропускная способность: 5000PCS per month
Подробная информация
Place of Origin
China
Фирменное наименование
Bicheng
Сертификация
UL, ISO9001, IATF16949
PCB material:
RO3006
Layer count:
2 layers
PCB thickness:
0.3mm
PCB size:
45.2mm x 43.5mm=1PCS
Copper weight:
1oz (1.4 mils) outer layers
Solder mask:
No
Silkscreen:
White
Surface finish:
Immersion Gold
Выделить:

РЧ печатная плата (PCB) двусторонняя

,

ламинат

,

ПКБ с погружением в золото

Описание продукта

В динамичном мире электроники спрос на высокопроизводительные печатные платы (PCB) никогда не был таким высоким. Наша 2-слойная печатная плата, изготовленная из Rogers RO3006, специально разработана для соответствия строгим требованиям ВЧ и микроволновых приложений.



Выбор материала: Rogers RO3006

В основе этой печатной платы лежит Rogers RO3006, современный ламинатный материал, известный своими исключительными электрическими и механическими свойствами. Этот композит из PTFE, наполненный керамикой, разработан для коммерческих микроволновых и ВЧ-приложений, обеспечивая превосходную производительность и стабильность.



Свойство RO3006 Направление Единицы измерения Условие Метод испытания
Диэлектрическая проницаемость, εProcess 6.15±0.05 Z   10 ГГц/23 IPC-TM-650 2.5.5.5 Зажатая полосковая линия
Диэлектрическая проницаемость, εDesign 6.5 Z   от 8 ГГц до 40 ГГц Метод разности фаз
Фактор диссипации, tanδ 0.002 Z   10 ГГц/23 IPC-TM-650 2.5.5.5
Температурный коэффициент ε -262 Z ppm/ 10 ГГц -50до 150 IPC-TM-650 2.5.5.5
Стабильность размеров 0.27
0.15
X
Y
мм/м COND A IPC-TM-650 2.2.4
Объемное удельное сопротивление 105   MΩ.см COND A IPC 2.5.17.1
Поверхностное удельное сопротивление 105   COND A IPC 2.5.17.1
Предел прочности при растяжении 1498
1293
X
Y
МПа 23 ASTM D 638
Влагопоглощение 0.02   % D48/50 IPC-TM-650 2.6.2.1
Удельная теплоемкость 0.86   Дж/г/К   Рассчитано
Теплопроводность 0.79   Вт/м/К 50 ASTM D 5470
Коэффициент теплового расширения
(-55 to 288
)
17
17
24
X
Y
Z
ppm/ 23/50% RH IPC-TM-650 2.4.4.1
Td 500   TGA   ASTM D 3850
Плотность 2.6   г/см3 23 ASTM D 792
Прочность сцепления меди 7.1   фунт/дюйм 1 унция, EDC после пайки оплавлением IPC-TM 2.4.8
Воспламеняемость V-0       UL 94
Совместимость с бессвинцовым процессом Да



Основные характеристики Rogers RO3006

- Диэлектрическая проницаемость (Dk): 6,15 ± 0,15 при 10 ГГц и 23°C, эта стабильная Dk имеет решающее значение для поддержания целостности сигнала в высокочастотных приложениях.



- Фактор диссипации: Благодаря низкому фактору диссипации 0,002 при 10 ГГц, Rogers RO3006 минимизирует потери энергии, что делает его идеальным для эффективной передачи сигнала.



- Термическая стабильность: Температура термического разложения (Td) превышает 500°C, обеспечивая надежную работу в сложных термических условиях.



- Влагопоглощение: Замечательно низкая скорость влагопоглощения 0,02% повышает надежность печатной платы в различных условиях окружающей среды.



- Коэффициент теплового расширения (CTE): С осями X и Y 17 ppm/°C и осью Z 24 ppm/°C, Rogers RO3006 обеспечивает отличную стабильность размеров.



Спецификации печатной платы

Параметр Спецификация
Основной материал RO3006
Количество слоев 2 слоя
Размеры платы 45,2 мм x 43,5 мм
Минимальный зазор/трасса 5/5 мил
Минимальный размер отверстия 0,2 мм
Слепые переходы Нет
Толщина готовой платы 0,3 мм
Вес готовой меди 1 унция (1,4 мил) внешние слои
Толщина металлизации переходов 20 μм
Покрытие поверхности Иммерсионное золото
Верхняя шелкография Белый
Нижняя шелкография Нет
Верхняя маска паяльной краски Нет
Нижняя маска паяльной краски Нет



Конфигурация слоев

Печатная плата имеет надежную структуру, разработанную для оптимальной электрической производительности:



- Медный слой 1: 35 μм

- Сердечник Rogers RO3006: 10 мил (0,254 мм)

- Медный слой 2: 35 μм



Эта конфигурация обеспечивает эффективные электрические соединения и стабильное управление тепловым режимом, что имеет решающее значение для высокочастотных приложений.



RO3006 PCB двусторонний, ламинат 10 мил, финишное покрытие иммерсионным золотом 0



Контроль качества

Каждая печатная плата проходит 100% электрическое тестирование перед отправкой, что обеспечивает соответствие стандартам IPC-Class-2. Этот строгий процесс тестирования предназначен для обеспечения надежности и производительности в сложных условиях.



Типичные области применения

Универсальность этой печатной платы делает ее идеальной для различных высокочастотных приложений, включая:



- Автомобильные радарные приложения: Повышение безопасности транспортных средств и навигационных систем.

- Антенны глобальной системы позиционирования (GPS): Обеспечение точного отслеживания местоположения с минимальными потерями сигнала.

- Системы сотовой связи: Идеально подходит для усилителей мощности и антенн, обеспечивая надежную связь.

- Патч-антенны для беспроводной связи: Поддержка бесперебойной связи для мобильных устройств.

- Спутники прямого вещания: Обеспечение высококачественных спутниковых сигналов для развлечений и связи.

- Каналы передачи данных в кабельных системах: Облегчение эффективной передачи данных для кабельных сетей.

- Удаленные счетчики: Улучшение управления коммунальными услугами с помощью надежного сбора данных.

- Силовые объединительные платы: Поддержка высокопроизводительного распределения электроэнергии в сложных системах.



Заключение

Эта 2-слойная печатная плата с использованием материала Rogers RO3006 представляет собой передовую технологию печатных плат, предлагающую исключительную производительность, надежность и универсальность.



Инвестиции в это передовое решение для печатных плат не только гарантируют, что ваша продукция соответствует требованиям современных технологий, но и обеспечивают ей успех на все более конкурентном рынке. Чтобы узнать больше или сделать заказ, свяжитесь с нами сегодня — давайте выведем ваши электронные решения на новый уровень!



RO3006 PCB двусторонний, ламинат 10 мил, финишное покрытие иммерсионным золотом 1
