TLX-8 PCB 2-слойный 10mil субстрат ENIG Окончание для радиочастотных приложений

TLX-8 PCB 2-слойный 10mil субстрат ENIG Окончание для радиочастотных приложений

МОК: 1PCS
цена: USD9.99-99.99/PCS
Стандартная упаковка: Vacuum bags+Cartons
Срок доставки: 8-9 working days
Способ оплаты: T/T
Пропускная способность: 5000PCS per month
Подробная информация
Place of Origin
China
Фирменное наименование
Bicheng
Сертификация
UL, ISO9001, IATF16949
PCB material:
TLX-8
Layer count:
2 layers
PCB thickness:
0.3mm
PCB size:
20mm x 21.35 mm=1PCS, +/- 0.15mm
Copper weight:
1oz (1.4 mils) outer layers
Solder mask:
No
Silkscreen:
No
Surface finish:
Electroless Nickel Immersion Gold (ENIG)
Выделить:

2-слойная радиочастотная печатная плата

,

Энигмальная отделка

,

ПКР с радиочастотным подложкой 10 миллиметров

Описание продукта

Введение в материал TLX-8

TLX-8 - это высокообъемный антенный материал, состоящий из ламинатов из стекловолокна PTFE, специально разработанный для надежной работы в широком спектре радиочастотных применений. Его универсальность обусловлена различными вариантами толщины и типами медного покрытия, что делает его идеальным для микроволновых конструкций с небольшим количеством слоев. TLX-8 демонстрирует механическое усиление в суровых условиях, включая:



- Высокая вибрация во время космических запусков

- Воздействие высоких температур в модулях двигателей

- Радиационная стойкость для космических применений

- Экстремальные условия на море для военно-морских антенн

- Широкий диапазон температур для подложек высотомеров во время полета

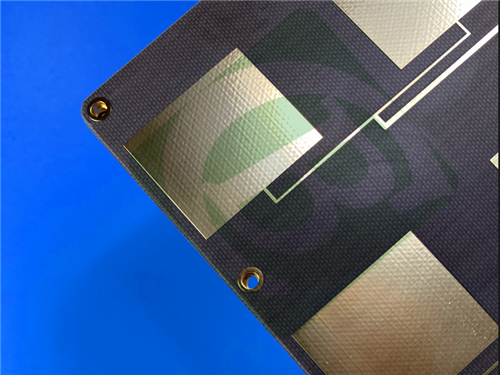

TLX-8 PCB 2-слойный 10mil субстрат ENIG Окончание для радиочастотных приложений 0



Структура печатной платы

Структура печатной платы состоит из:



- Медный слой 1: 35 μм

- Сердечник Taconic TLX-8: 0,254 мм (10 мил)

- Медный слой 2: 35 μм



Детали печатной платы

Параметр Спецификация
Базовый материал TLX-8
Количество слоев 2 слоя
Размеры платы 20 мм x 21,35 мм ± 0,15 мм
Минимальная ширина/зазор проводника 5/6 мил
Минимальный размер отверстия 0,2 мм
Слепые переходы Нет
Толщина готовой платы 0,3 мм
Вес готовой меди 1 унция (1,4 мил) для внешних слоев
Толщина металлизации переходов 20 μм
Покрытие поверхности Бесэлектролитное никелирование с иммерсионным золотом (ENIG)
Верхняя шелкография Нет
Нижняя шелкография Нет
Верхняя маска паяльной краски Нет
Нижняя маска паяльной краски Нет
Электрическое тестирование 100% электрическое тестирование перед отправкой



Стандарты качества и доступность

Эта печатная плата соответствует стандартам качества IPC-Class-2 и доступна для покупки по всему миру.



Преимущества печатных плат TLX-8

- Отличные значения PIM: измерено ниже -160 дБн

- Механические и тепловые свойства: выдающиеся характеристики в сложных условиях

- Низкая и стабильная диэлектрическая проницаемость (Dk): обеспечивает стабильную электрическую производительность

- Стабильность размеров: сохраняет форм-фактор в различных условиях

- Низкое влагопоглощение: повышает долговечность и надежность

- Строго контролируемая Dk: обеспечивает предсказуемую производительность

- Низкий коэффициент рассеяния (DF): минимизирует потери сигнала

- Рейтинг UL 94 V0: высокая огнестойкость

- Идеально подходит для микроволновых конструкций с небольшим количеством слоев: идеально подходит для передовых радиочастотных применений





Электрические свойства

- Диэлектрическая проницаемость при 10 ГГц: 2,55 ± 0,04

- Коэффициент рассеяния при 10 ГГц: 0,0018

- Поверхностное сопротивление (повышенная температура): 6,605 x 10^8 МОм

- Поверхностное сопротивление (условия влажности): 3,550 x 10^6 МОм

- Объемное сопротивление (повышенная температура): 1,110 x 10^10 МОм/см

- Объемное сопротивление (условия влажности): 1,046 x 10^10 МОм/см



Стабильность размеров

- MD после выпечки: 0,06 мм/М

- CD после выпечки: 0,08 мм/М

- MD тепловое напряжение: 0,09 мм/М

- CD тепловое напряжение: 0,10 мм/М



Коэффициент теплового расширения (CTE)

- X: 21 ppm/°C

- Y: 23 ppm/°C

- Z: 215 ppm/°C



Тепловые свойства

- Потеря веса 2%: 535 °C

- Потеря веса 5%: 553 °C



Химические и физические свойства

- Влагопоглощение: 0,02%

- Диэлектрическая прочность: > 45 кВ

- Рейтинг воспламеняемости: V-0



Типичные области применения

Печатные платы TLX-8 подходят для различных применений, включая:



- Радиолокационные системы

- Мобильная связь

- Испытательное оборудование для микроволн

- Устройства микроволновой передачи

- Согласователи, разветвители, сумматоры, усилители и антенны



Благодаря своей прочной конструкции и исключительным свойствам, TLX-8 является материалом выбора для высокопроизводительных печатных плат в сложных радиочастотных условиях.
