МОК: | 1PCS |
цена: | USD9.99-99.99/PCS |
Стандартная упаковка: | Vacuum bags+Cartons |
Срок доставки: | 8-9 working days |
Способ оплаты: | T/T |
Пропускная способность: | 5000PCS per month |

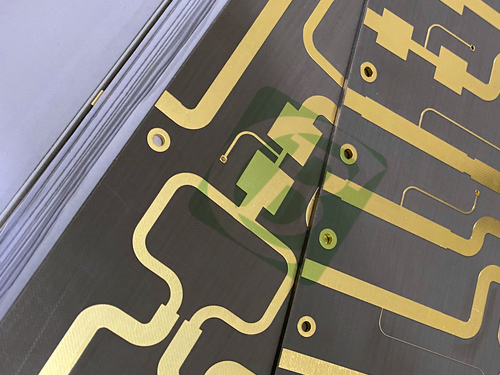

Представляем нашу высокопроизводительную 2-слойную жесткую печатную плату, разработанную с использованием материала TLY-5. Эта печатная плата разработана для точности и надежности, что делает ее идеальным выбором для широкого спектра применений, включая автомобильные радары, спутниковую связь и аэрокосмические технологии.
Структура этой печатной платы состоит из:
- Медный слой 1: 35 мкм
- Сердечник TLY-5: 3,175 мм (125 мил)
- Медный слой 2: 35 мкм
Детали печатной платы
Параметр | Спецификация |
Базовый материал | TLY-5 |
Количество слоев | 2 слоя |
Размеры платы | 106 мм x 48,5 мм ± 0,15 мм |
Минимальная ширина проводника/зазора | 7/7 мил |
Минимальный размер отверстия | 0,4 мм |
Слепые переходы | Нет |
Толщина готовой платы | 3,2 мм |
Вес готовой меди | 1 унция (1,4 мил) для внешних слоев |
Толщина металлизации переходов | 20 мкм |
Покрытие поверхности | Иммерсионное золото |
Верхняя шелкография | Нет |
Нижняя шелкография | Нет |
Верхняя паяльная маска | Нет |
Нижняя паяльная маска | Нет |
Электрическое тестирование | 100% электрическое тестирование перед отправкой |
Особенности и преимущества материала TLY-5
Диэлектрические свойства
Ламинат TLY-5 демонстрирует диэлектрическую проницаемость 2,2 с узким допуском 0,02 при 10 ГГц/23°C. Эта стабильность имеет решающее значение для высокочастотных приложений, обеспечивая минимальные потери сигнала.
Низкий тангенс потерь
С тангенсом потерь всего 0,0009 при 10 ГГц, TLY-5 минимизирует потери энергии, что делает его идеальным для высокочастотных приложений, таких как автомобильные радары и телекоммуникации.
Влагостойкость
Эта печатная плата имеет скорость влагопоглощения всего 0,02%, что значительно снижает риск расслоения и обеспечивает долгосрочную надежность в различных условиях окружающей среды.
Коэффициент теплового расширения (CTE)
Значения CTE для TLY-5 оптимизированы для электронных приложений:
- Ось X: 26 ppm/°C
- Ось Y: 15 ppm/°C
- Ось Z: 217 ppm/°C
Эти показатели гарантируют, что печатная плата сохраняет свою целостность и производительность при термическом напряжении.
Типичные области применения
Универсальность этой печатной платы делает ее подходящей для различных высокопроизводительных приложений, в том числе:
- Автомобильный радар: Высокоскоростная обработка данных и надежность в суровых условиях.
- Спутниковая и сотовая связь: Необходима для целостности и производительности сигнала.
- Усилители мощности: Поддерживает эффективное управление питанием в компактных конструкциях.
- Преобразователи малошумящих блоков (LNB), малошумящие усилители (LNA), малошумящие преобразователи (LNC): Критически важны для усиления и обработки сигнала.
- Аэрокосмическая промышленность: Соответствует строгим требованиям к надежности и производительности.
- Приложения Ka, E и W диапазонов: Поддерживает передовые коммуникационные технологии.
Соответствие стандартам
Эта печатная плата соответствует стандартам IPC-Class-2, гарантируя соответствие отраслевым эталонам надежности и качества. Исходные данные предоставляются в формате Gerber RS-274-X, готовом для бесшовной интеграции в производственные процессы.
Глобальная доступность
Эта печатная плата доступна для доставки по всему миру, что делает ее доступной для производителей и инженеров по всему миру.
Заключение
Эта 2-слойная жесткая печатная плата с конструкцией TLY-5 представляет собой высокопроизводительное решение, разработанное для удовлетворения потребностей современных электронных приложений. Превосходные свойства материала, точные спецификации и тщательное тестирование делают ее идеальным выбором для инженеров и производителей, стремящихся к надежности и производительности. Выбирая нашу печатную плату, вы инвестируете в долговечное и эффективное решение, которое улучшит ваши продукты и приложения.
