2-слойная пластина с ПКБ TP450 толщиной 2,5 мм

2-слойная пластина с ПКБ TP450 толщиной 2,5 мм

МОК: 1PCS
цена: USD9.99-99.99/PCS
Стандартная упаковка: Vacuum bags+Cartons
Срок доставки: 8-9 working days
Способ оплаты: T/T
Пропускная способность: 5000PCS per month
Подробная информация
Place of Origin
China
Фирменное наименование
Bicheng
Сертификация
UL, ISO9001, IATF16949
PCB material:
TP450
Layer count:
2 layers
PCB thickness:
2.6mm
PCB size:
121mm x 125 mm=1PCS, +/- 0.15mm
Copper weight:
1oz (1.4 mils) outer layers
Solder mask:
No
Silkscreen:
No
Surface finish:
Electroless Nickel Immersion Gold (ENIG)
Выделить:

2-слойная плата ENIG PCB

,

Круговая плата TP450 RF

,

2ПКБ толщиной 0

Описание продукта

Представляем наши высокопроизводительные двусторонние печатные платы, изготовленные из материала TP450.включая спутниковые навигационные системы и передовые антенные технологииБлагодаря своей прочной конструкции и превосходным электрическим свойствам, этот ПКБ идеально подходит для инженеров, ищущих надежность и производительность.



ПХБ-накопление

PCB имеет хорошо структурированный набор:



Медный слой 1: 35 мкм

Ядро TP450: 2,54 мм (100 мл)

Медный слой 2: 35 мкм



Спецификации ПХБ

Параметр Спецификация
Базовый материал TP450
Количество слоев Двухсторонний
Размеры доски 121 мм x 125 мм ± 0,15 мм
Минимальное количество следов/пространства 6/4 миллилитра
Минимальный размер отверстия 0.5 мм
Слепые пути Нет, нет.
Толщина готовой доски 2.6 мм
Конечная масса Cu 1 унция (1,4 мл) для внешних слоев
через толщину покрытия 20 мкм
Поверхностная отделка Неэлектрический никель с погружением в золото (ENIG)
Высокий шелковой экран Нет, нет.
Нижняя шелковая экрана Нет, нет.
Верхняя маска Нет, нет.
Нижняя сварная маска Нет, нет.
Электрические испытания 100% электрическое испытание перед отправкой



Особенности и преимущества материала TP450



Диэлектрические свойства

TP450 имеет диэлектрическую постоянную 4,5 ± 0,2 при 10 ГГц, что имеет решающее значение для высокочастотных приложений.что делает его идеальным для коммуникационных технологий.



Тангенс низких потерь

С коэффициентом рассеивания 0,0010 при 10 ГГц TP450 минимизирует потери энергии, обеспечивая эффективную передачу сигнала.Эта функция особенно полезна для приложений, требующих высокоскоростной обработки данных.



Устойчивость к влаге и тепловой устойчивости

ПХБ обладает скоростью поглощения влаги всего 0,01%, что значительно снижает риск деламинирования и обеспечивает долгосрочную надежность в различных условиях.низкий TCDK (-50 ppm/°C) и теплопроводность (0.44 W/mk) TP450 делают его подходящим для применения при высоких температурах.



Значения CTE

Значения CTE для TP450 оптимизированы для электронных приложений:



- Ось X: 50 ppm/°C

- Ось Y: 50 ppm/°C

- Ось Z: 60 ppm/°C



Эти показатели гарантируют, что ПХБ сохраняет свою целостность при колебаниях температуры, что делает его надежным выбором для критических приложений.

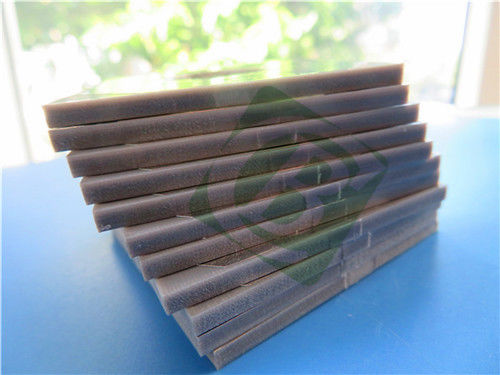

2-слойная пластина с ПКБ TP450 толщиной 2,5 мм 0



Типичные применения

Многофункциональность этого ПКБ делает его подходящим для ряда передовых приложений, включая:



- Глобальные спутниковые навигационные системы: обеспечивают точную обработку сигналов и надежность.

- Ракетные технологии: надежная работа в экстремальных условиях.

- Технология зажигания: критически важна для безопасности и надежности эксплуатации.

- Миниатюрные антенны: поддерживает компактные конструкции без ущерба для функциональности.



Соответствие и стандарты качества

Этот ПКБ изготавливается в соответствии со стандартами IPC-класса-2, обеспечивающими соблюдение отраслевых стандартов надежности и качества.Предоставленные художественные работы в формате Gerber RS-274-X облегчают бесшовную интеграцию в производственные процессы.



Всемирная доступность

Наши двусторонние печатные платы с конструкцией TP450 доступны для доставки по всему миру, что делает их доступными для производителей и инженеров по всему миру.Эта глобальная доступность гарантирует, что где бы вы ни находились, вы можете рассчитывать на наш PCB для ваших передовых электронных потребностей.



Заключение

Этот двусторонний печатный диск, изготовленный из материала TP450, представляет собой высокопроизводительное решение, адаптированное к требованиям современной электроники.и строгие испытания делают его идеальным выбором для применения в спутниковой навигацииВыбирая наш PCB, вы инвестируете в надежное, эффективное решение, которое повышает производительность и надежность ваших электронных устройств.



2-слойная пластина с ПКБ TP450 толщиной 2,5 мм 1
