TRF-45 PCB 32mil 2-слойная радиочастотная плата ENIG Finish

TRF-45 PCB 32mil 2-слойная радиочастотная плата ENIG Finish

МОК: 1PCS
цена: USD9.99-99.99/PCS
Стандартная упаковка: Vacuum bags+Cartons
Срок доставки: 8-9 working days
Способ оплаты: T/T
Пропускная способность: 5000PCS per month
Подробная информация
Place of Origin
China
Фирменное наименование
Bicheng
Сертификация
UL, ISO9001, IATF16949
PCB material:
TRF-45
Layer count:
Double sided
PCB thickness:
0.9mm
PCB size:
50mm x 50 mm=1PCS, +/- 0.15mm
Copper weight:
1oz (1.4 mils) outer layers
Solder mask:
No
Silkscreen:
No
Surface finish:
Electroless Nickel Immersion Gold (ENIG)
Выделить:

2-слойная радиочастотная печатная плата

,

Энигмальная отделка

,

32 миллиметровая радиочастотная плата

Описание продукта

Поскольку спрос на высокопроизводительную электронику продолжает расти, потребность в передовых печатных платах (PCB), способных соответствовать строгим требованиям, никогда не была такой острой. Наша недавно отгруженная двусторонняя печатная плата, изготовленная из материала TRF-45, является ярким примером этого спроса.



Состав материала: TRF-45

Ламинированный материал TRF-45 представляет собой передовой прорыв в области малопотерьных, термически стабильных ламинатов. Разработанный Advanced Dielectric Division компании Taconic, TRF-45 армирован тканым стекловолокном, что повышает стабильность размеров при сохранении высокой степени надежности в сложных условиях. Его уникальный состав позволяет ему хорошо работать в широком диапазоне температур, включая условия пайки, что делает его идеальным для высокочастотных применений.



Особенности
- Низкопотерьный керамико-наполненный PTFE
- Стабильная диэлектрическая проницаемость (Dk) 4,5±0,15 при 10 ГГц в зависимости от температуры и частоты
- Коэффициент рассеяния 0,0035 при 10 ГГц
- Влагопоглощение 0,06%
- CTE по оси X 9 ppm/°C, CTE по оси Y 9 ppm/°C, CTE по оси Z 40 ppm/°C, от 50°C до 150°C
- Теплопроводность 0,43 Вт/мК
- Воспламеняемость UL 94-V0



Спецификация печатной платы

Параметр Спецификация
Основной материал TRF-45
Количество слоев Двусторонний
Размеры платы 50 мм x 50 мм ± 0,15 мм
Минимальная ширина проводника/зазора 4/5 мил
Минимальный размер отверстия 0,3 мм
Слепые переходы Нет
Толщина готовой платы 0,9 мм
Вес готовой меди 1 унция (1,4 мил) для внешних слоев
Толщина металлизации переходов 20 μм
Покрытие поверхности Электролитическое никелирование с иммерсионным золочением (ENIG)
Верхняя шелкография Нет
Нижняя шелкография Нет
Верхняя паяльная маска Нет
Нижняя паяльная маска Нет
Электрическое тестирование 100% электрическое тестирование перед отправкой



Структура печатной платы

Конструкция структуры этой печатной платы имеет решающее значение для ее производительности:



- Медный слой 1: 35 μм

- Сердечник TRF-45: 0,813 мм (32 мил)

- Медный слой 2: 35 μм



Такое расположение гарантирует, что печатная плата сохраняет целостность сигнала и термическую стабильность, что необходимо для высокочастотных применений.

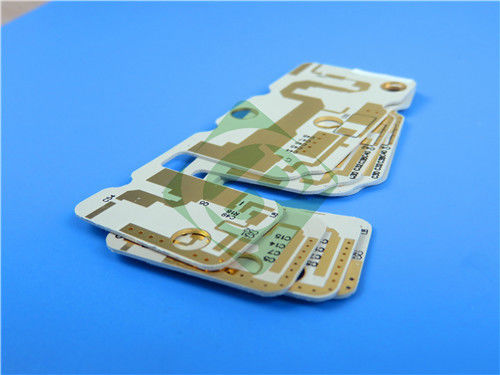

TRF-45 PCB 32mil 2-слойная радиочастотная плата ENIG Finish 0



Контроль качества

Качество имеет первостепенное значение при производстве печатных плат, и эта печатная плата TRF-45 соответствует стандартам IPC-Class-2, обеспечивая надежную работу в различных областях применения. Каждая печатная плата проходит 100% электрическое тестирование перед отправкой, что обеспечивает уверенность в ее функциональности и надежности.



Применение

Печатная плата TRF-45 идеально подходит для нескольких высокотехнологичных применений, в том числе:



- Антенны спутникового радио: характеристики низких потерь и стабильные диэлектрические свойства печатной платы делают ее идеальной для спутниковой связи, обеспечивая четкую передачу и прием сигнала.

- Антенны RFID: Благодаря своей надежной конструкции и отличным характеристикам эта печатная плата является отличным выбором для приложений RFID, обеспечивая эффективную связь в системах отслеживания и идентификации.

- Антенны GPS: Печатная плата TRF-45 обеспечивает точные данные о местоположении, что делает ее незаменимой для навигационных систем, требующих высокой точности и надежности.



Заключение

Двусторонняя печатная плата TRF-45 — это передовое решение, разработанное для высокопроизводительных применений в секторе электроники. Благодаря своим передовым характеристикам материала, строгим стандартам качества и компактному дизайну, она служит жизненно важным ресурсом как для производителей, так и для разработчиков. Стремясь к инновациям в области проектирования электроники, печатная плата TRF-45 хорошо подготовлена к решению задач быстро меняющейся технологической среды. Независимо от того, используется ли она для спутниковой связи, технологии RFID или систем GPS, эта печатная плата спроектирована для обеспечения выдающейся производительности и надежности.



TRF-45 PCB 32mil 2-слойная радиочастотная плата ENIG Finish 1
