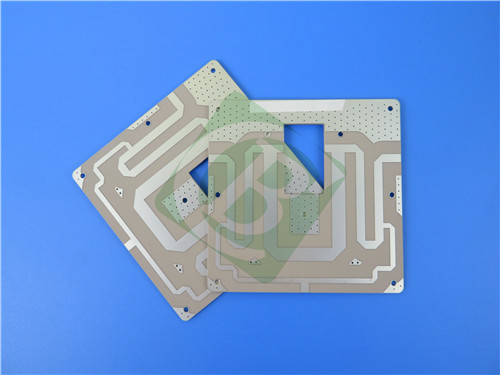

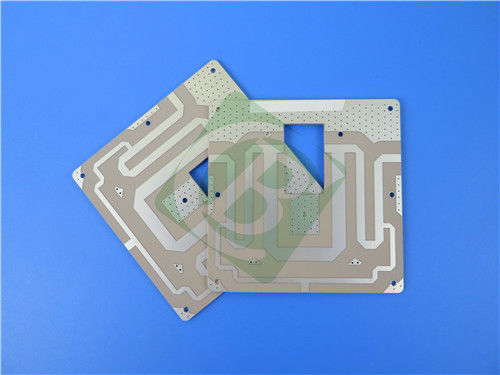

2-слойное решение RF-35 PCB, иммерсионное серебро, белая легенда

Наш точно разработанный двухслойный жесткий печатный лист использует высококачественный органико-керамический ламинат RF-35 от Taconic, обеспечивающий исключительную производительность для коммерческих микроволновых и радиочастотных приложений.Проектирован для надежности и экономичности, этот ПХБ является идеальным выбором для усилителей мощности, фильтров и различных пассивных компонентов.

Складывание этого ПХБ состоит из:

- Медный слой 1: 35 мкм (1 унция)

- RF-35 Ядро: 0,254 мм (10 миллиметров)

- Медный слой 2: 35 мкм (1 унция)

Подробная информация о ПКБ

Особенности и преимущества RF-35 MateriaЯ...

Диэлектрические свойства

Ламинат RF-35 обладает стабильной диэлектрической постоянной 3,5 на частоте 1,9 ГГц, обеспечивая постоянную производительность сигнала для микроволновых приложений, требующих точного контроля импеданса.

Характеристики низких потерь

С коэффициентом рассеивания всего 0,0018 на частоте 1,9 ГГц, RF-35 минимизирует потери энергии, что делает его идеальным для высокочастотных приложений, таких как усилители мощности и беспроводные системы.

Тепловая производительность

Значения CTE для RF-35 оптимизированы для электронных приложений:

- Ось Х: 19 ppm/°C

- Ось Y: 24 ppm/°C

- Ось Z: 64 ppm/°C

Эти показатели гарантируют, что ПХБ сохраняет свою целостность и производительность при тепловом напряжении.

Дополнительные преимущества

- высокая диэлектрическая прочность разрыва (41 кВ)

- Уровень воспламеняемости UL-94 V0

- Отличная гладкость поверхности для точных RF приложений

- Хорошая прочность для надежной сборки

- экономически эффективное решение для коммерческих применений

Типичные применения

Многофункциональность этого ПХБ делает его подходящим для различных высокопроизводительных приложений, включая:

- Усилители мощности: поддерживают эффективное управление мощностью в компактных конструкциях

- Фильтры и соединители: необходимые для кондиционирования и распределения сигнала

- Беспроводная инфраструктура: компоненты базовой станции, требующие стабильной производительности

- Испытательное оборудование: системы измерений, требующие точности

- Коммерческие микроволновые системы: экономически эффективные решения для массового производства

- Модули RF: компактные конструкции для современных систем связи

Соответствие и стандарты

Эта печатная пластина соответствует стандартам IPC-класса 2, что гарантирует, что она соответствует отраслевым стандартам надежности и качества.готовы к бесшовной интеграции в производственные процессы.

Всемирная доступность

Этот ПХБ доступен для доставки по всему миру, что делает его доступным для производителей и инженеров по всему миру.

Заключение

Этот двухслойный жесткий печатный лист с конструкцией RF-35 является высокопроизводительным решением, предназначенным для удовлетворения требований коммерческих микроволновых приложений.точные спецификации, и строгие испытания делают его идеальным выбором для инженеров и производителей, ищущих надежность и производительность по конкурентоспособным ценам.Вы инвестируете в долговечное и эффективное решение, которое улучшит ваши продукты и приложенияСвяжитесь с нами сегодня, чтобы обсудить ваши конкретные требования.
