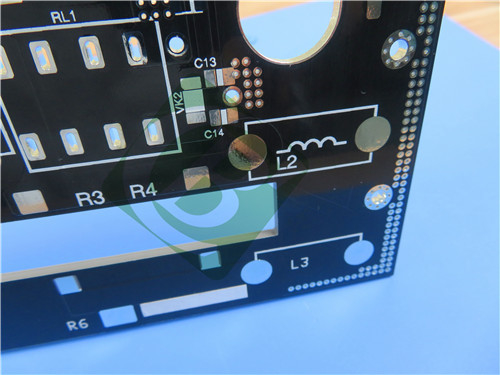

Высокочастотная полиимидная печатная плата: 4-слойная печатная плата с медью 1 унция

Мы с гордостью представляем наши высокопроизводительные 4-слойные жесткие печатные платы, изготовленные из высококачественного полиамидного материала, специально разработанные для требовательных приложений в экстремальных условиях.Этот ПХБ обеспечивает исключительную надежность при высоких температурах, высокое давление эксплуатационных условий для аэрокосмической, военной электроники и нефтедобывающего оборудования.

Складывание этого ПХБ состоит из:

- Медный слой 1: 35 мкм (1 унция)

- Полимидное ядро: 0,32 мм

- Медный слой 2: 35 мкм (1 унция)

- Полимид Препрег: 0,1 мм

- Полимидное ядро: 0,8 мм

- Полимид Препрег: 0,1 мм

- Медный слой 3: 35 мкм (1 унция)

- Полимидное ядро: 0,32 мм

- Медный слой 4: 35 мкм (1 унция)

Подробная информация о ПКБ

Особенности и преимущества полиамидного материала

Тепловая устойчивость

Полиимидный ламинат обладает исключительной теплостойкостью, выдерживает тепловизоры при температуре 288 °C без деламинирования или пузырьков, и имеет высокую температуру перехода стекла (Tg) 257 °C.

Механическая прочность

Проявляет выдающуюся прочность кожуры (1,42 Н/мм после теплового напряжения) и прочность на изгиб (410,2 Н/мм2 в направлении машины), обеспечивая долговечность в суровых условиях.

Электрическая производительность

Сохраняет отличные изоляционные свойства с:

- Сопротивляемость объема: 6,6×108 MΩ·cm

- Сопротивление поверхности: 3,4×108 МΩ

- Диэлектрическая постоянная: 4,12 @ 1 МГц

- Коэффициент рассеивания: 0,0072 @ 1 МГц

Устойчивость окружающей среды

- Уровень поглощения влаги всего 0,11%

- Отличная радиационная устойчивость

- Сохраняет производительность в экстремальных условиях

Дополнительные преимущества

- высокочастотные диэлектрические характеристики

- Надежная работа в нефтяной и газовой среде

- Высокая размерная стабильность

- Отличная химическая устойчивость

Типичные применения

Уникальные свойства полиамида делают его идеальным для требовательных приложений:

- аэрокосмические системы: авионика, требующая крайней надежности

- Военная электроника: критические системы обороны

- Оборудование для скважин: электроника для добычи нефти

- Спутниковые компоненты: космическая надежность

- высокотемпературные промышленные устройства управления

- Системы стерилизации медицинского оборудования

Соответствие и стандарты

Все производственные файлы поставляются в формате Gerber RS-274-X для бесшовной интеграции производства.

Всемирная доступность

Мы предлагаем доставку по всему миру с надежной доставкой инженерам и производителям во всех регионах.

Заключение

Наши 4-слойные жесткие полиамидные пластинки представляют собой идеальное решение для применений, требующих экстремальной термостойкости и экологической устойчивости.отличные механические свойства, и проверенной надежности, это решение обеспечивает выдающиеся характеристики в самых сложных условиях.Вы выбираете высокопроизводительное решение, которое не будет идти на компромисс под давлением - идеально подходит для самых требовательных приложений.

Свяжитесь с нами сегодня, если вы ищете высокую надежность и высокую производительность PCB решения!
