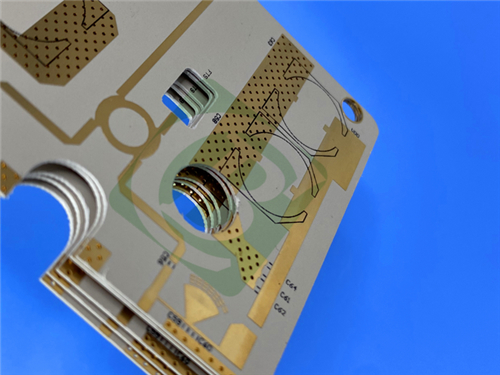

Двухслойный ПКБ RF-10 ламинированный 10мл 1 унция Медная плата

Представляем нашу высокопроизводительную двухслойную жесткую печатную плату, разработанную с использованием материала RF-10. Эта передовая печатная плата предназначена для прецизионных радиочастотных применений, где критичны уменьшение размеров и целостность сигнала, что делает ее идеальным выбором для антенных систем, спутниковых компонентов и аэрокосмических технологий.

Структура этой печатной платы состоит из:

- Медный слой 1: 35 μм (1 унция)

- Сердечник RF-10: 0,254 мм (10 мил)

- Медный слой 2: 35 μм (1 унция)

Детали печатной платы

Особенности и преимущества материала RF-10

Диэлектрические свойства

Ламинат RF-10 имеет высокую диэлектрическую проницаемость 10,2 ±0,3 при 10 ГГц, что позволяет значительно уменьшить размер схемы при сохранении превосходной целостности сигнала для компактных радиочастотных конструкций.

Характеристики сверхнизких потерь

С низким коэффициентом рассеяния 0,0025 при 10 ГГц, RF-10 минимизирует потери сигнала, что делает его идеальным для высокочастотных применений, таких как антенны GPS и спутниковая связь.

Тепловые характеристики

Значения CTE для RF-10 демонстрируют исключительную стабильность:

- Ось X: 16 ppm/°C

- Ось Y: 20 ppm/°C

- Ось Z: 25 ppm/°C

Эти значения обеспечивают надежную работу при перепадах температуры.

Дополнительные преимущества

- Высокая теплопроводность (0,85 Вт/мК) для эффективного отвода тепла

- Минимальное влагопоглощение (0,08%) для экологической долговечности

- Рейтинг воспламеняемости V-0 для соответствия требованиям безопасности

- Отличная адгезия к гладким медным поверхностям

- Превосходная стабильность размеров для прецизионных применений

Типичные области применения

Уникальные свойства RF-10 делают его идеальным для требовательных радиочастотных применений:

- Микрополосковые патч-антенны: Обеспечение компактных, высокопроизводительных конструкций

- Антенны GPS: Для точных систем позиционирования

- Пассивные компоненты: Фильтры, ответвители и делители мощности

- Системы предотвращения столкновений самолетов: Критически важная безопасность полетов

- Спутниковые компоненты: Надежная работа в космической среде

- Системы связи 5G: Поддержка сетей следующего поколения

Соответствие стандартам

Эта печатная плата соответствует строгим стандартам IPC-Class-2, обеспечивая стабильное качество и надежность. Все производственные файлы предоставляются в формате Gerber RS-274-X для бесшовной интеграции производства.

Глобальная доступность

Мы предлагаем доставку по всему миру с надежной доставкой инженерам и производителям во всех регионах.

Заключение

Наша двухслойная печатная плата RF-10 представляет собой оптимальный баланс производительности и стоимости для радиочастотных применений, требующих миниатюризации схемы. Благодаря высокой диэлектрической проницаемости, превосходным тепловым свойствам и проверенной надежности, это решение обеспечивает выдающуюся производительность в компактных конструкциях. Выбирая эту печатную плату, вы выбираете экономичное решение, которое не идет на компромисс с качеством - идеально подходит для ваших самых сложных радиочастотных применений. Свяжитесь с нами сегодня, чтобы обсудить, как эта печатная плата может улучшить ваш следующий проект.
