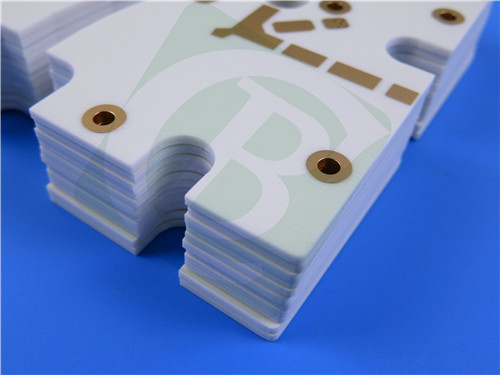

20мл TFA PCB 2-слойный 1OZ RF плата погружения золото

Представляем наш двухслойный жесткий печатный лист, построенный из материала TFA615, высокочастотного субстрата авиационного класса, предназначенного для требовательных приложений.и механические свойства, он спроектирован для обеспечения надежности в критических сценариях, таких как аэрокосмическое оборудование и радиолокационные системы.

Складывание

Медь_слой_1: 35μm

Ядро TFA615: 0,508 мм (20 миллиметров)

Медь_слой_2: 35μm

Подробная информация о ПКБ

Что делает TFA615 уникальным?

О серии TFA

Субстраты серии TFA представляют собой керамические композиты из политетрафторуэтилена (PTFE), изготовленные без использования традиционной стекловолокнистой ткани.что приводит к производительности аэрокосмического класса, которая конкурирует с зарубежными альтернативамиКлючевые черты:

- Без стекловолокна, исключая "эффект стекловолокна" в электромагнитных волнах

- Единая нано-керамическая смесь для стабильной частоты и минимальных диэлектрических потерь

- Низкая анизотропия (X/Y/Z) и тепловое расширение, соответствующее меду

-Характеристики стабильной диэлектрической температуры

- Четыре варианта диэлектрической константы: 2,94 (TFA294), 3,0 (TFA300), 6,15 (TFA615), 10,2 (TFA1020)

Особенности TFA615

Диэлектрическая постоянная (Dk): 6,15±0,12 при 10 ГГц

- Коэффициент рассеивания: 0,0015 при 10 ГГц; 0,0017 при 20 ГГц

- CTE (от 55°C до 288°C): X=16 ppm/°C, Y=16 ppm/°C, Z=29 ppm/°C

Теплопроводность: 0,8 Вт/мк

- Поглощение влаги: 0,06%

- UL 94-V0

-Td (температура разложения): 503°C

Идеальное применение

- аэрокосмическое оборудование, космические аппараты и системы в кабине

- микроволновые компоненты и антенны (включая фазочувствительные)

Радар раннего предупреждения и бортовые радары

- Антенны фазового массива и сети формирования лучей

-Спутниковые системы связи и навигации

- Усилители мощности.

Стандарт соответствия

Этот ТФА615 ПКБ строго соответствует стандартам IPC-класса-2, обеспечивая постоянное качество, надежность,и производительность на всех устройствах, что имеет решающее значение для удовлетворения строгих требований аэрокосмических и высокочастотных приложений.

Формат рисунка

Для облегчения бесшовной интеграции в производство, графический материал для этой печатной пластины поставляется в формате Gerber RS-274-X,общепринятый отраслевой стандарт, упрощающий производственные процессы и обеспечивающий точность производства.

Глобальный охват

Мы предлагаем доступность этого высокопроизводительного печатного листа во всем мире, что делает его доступным для инженеров, производителей и организаций во всех регионах.

Заключение

Этот печатный лист из материала TFA615 выделяется как первоклассное решение для высокочастотных, критически важных приложений.что делает его универсальным и надежным выбором для проектов, где производительность и надежность имеют главное значениеНезависимо от того, работаете ли вы с спутниковой связью или с фазовыми антеннами, этот PCB TFA615 обеспечивает качество и стабильность, необходимые для успеха в самых сложных сценариях.
