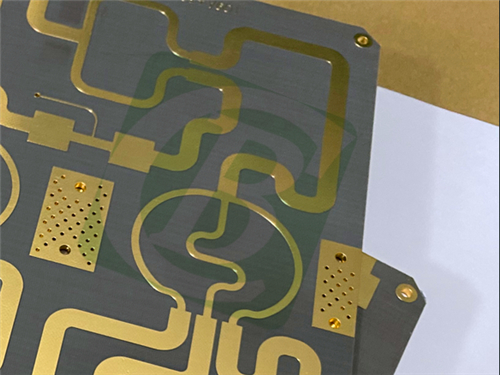

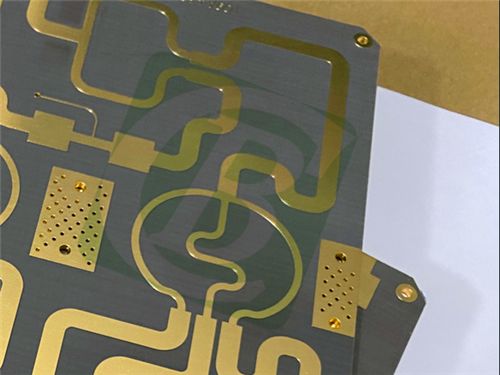

TP1020 PCB Двухслойная 4 мм толщина ENIG отделка

Познакомьтесь с нашими двухслойными жесткими печатными пластинами, изготовленными из материала TP1020, уникального высокочастотного термопластического субстрата, предназначенного для требовательных приложений.С исключительными диэлектрическими характеристиками и высокой надежностью, он разработан, чтобы преуспеть в таких сценариях, как глобальные спутниковые навигационные системы и миниатюрные антенны.

Подробная информация о ПКБ

Структура слоя

Медь_слой_1: 35μm

Ядро TP1020: 4,0 мм (157,5 мм)

Медь_слой_2: 35μm

Уникальность TP1020

Все о серии TP

Материал TP является уникальным высокочастотным термопластиком в отрасли. Его диэлектрический слой состоит из керамики и полифениленовой оксидной смолы (PPO), без арматуры из стекловолокна.Изменение соотношения керамики и смолы ППОСпециальный производственный процесс дает ему большие диэлектрические характеристики и высокую надежность.

TP - это материал с гладкой поверхностью и без меди; TP-1 имеет медь с одной стороны; TP-2 имеет медь с обеих сторон.Диэлектрическая постоянная может быть свободно выбрана между 3 и 25 на основе потребностей схемыОбщие варианты - 3.0, 4.4, 6.0, 6.15, 9.2, 9.6, 9.8, 10.2, 11, 16, 20, с номерами деталей, такими как TP300, TP440, TP600, TP1020, и т. д. Он имеет низкую диэлектрическую потерю, которая немного увеличивается с частотой, но не сильно до 10 ГГц.

Особенности TP1020

Диэлектрическая постоянная (Dk): 10,2±0,2 при 10 ГГц

Коэффициент рассеивания: 0,0012 при 10 ГГц

- Низкий TCDK: -40 ppm/°C (-55°C - 150°C)

- CTE (-55°C-150°C): X=40 ppm/°C, Y=40 ppm/°C, Z=55 ppm/°C

Теплопроводность: 0,67 Вт/мк

- Поглощение влаги: 0,01%

- UL 94-V0

Где лучше всего

- Глобальная спутниковая навигационная система

- Ракетные системы.

- Технология "Фюзе"

- Миниатюрная антенна.

Стандарты соблюдаются:Этот двухслойный жесткий печатный лист TP1020 строго соответствует стандарту IPC-класса-2, широко признанному эталону в производстве электроники.

Формат рисунка:Тип рисунка, поставляемого для этой печатной пластины, Gerber RS-274-X, наиболее часто используемый и широко принятый формат в промышленности печатных плат.

Доступность:Этот двухслойный жесткий ПКБ TP1020 доступен для доставки по всему миру, что гарантирует, что клиенты со всех уголков земного шара смогут получить доступ к этому качественному продукту.

Заключение

Подводя итог, этот двухслойный ПКТ TP1020 - отличное решение для высокочастотных прецизионных приложений.обеспечивает большую диэлектрическую стабильность и низкие потериС его сильными особенностями и тщательной инженерией,TP1020 PCB готов принять вызовы передовых высокочастотных приложений.
