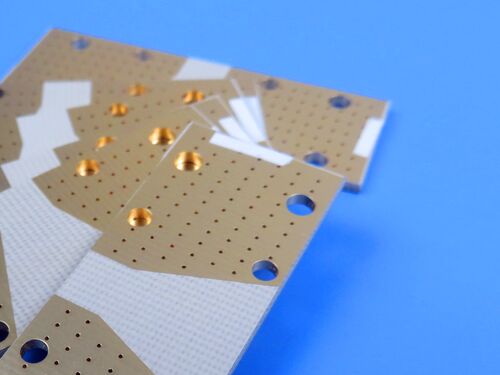

RF-10 PCB 25mil Двухслойная плата 1OZ Высокая надежность

Используя в качестве основного материала ламинат, покрытый медью RF-10, этот двухслойный жесткий ПКБ предназначен для высокопроизводительных RF-приложений.ПТФЕи тканевого стекловолокна, что дает ПКБ высокую диэлектрическую постоянную, низкий фактор рассеивания и отличную размерную стабильность.Он надежно отвечает строгим требованиям к высокочастотной передаче сигнала в точных RF сценариях, включая антенны с микрополосками и системы GPS-антенн.

Спецификации ПХБ

ПХБ-накопление

RF-10 Введение материала

Меднопластированные ламината RF-10 представляют собой композиты из керамически наполненного ПТФЕ и тканевого стекловолокна.Тонкая тканевая стекловолокна арматура используется для низких диэлектрических потерь и повышенной жесткости для облегчения обработки и улучшения размерной стабильности для многослойных цепей.

Ламинат RF-10 предназначен для обеспечения экономически эффективной подложки с приемлемыми для отрасли сроками доставки.RF-10 хорошо связывает мед с низким профилемНизкое рассеивание RF-10 в сочетании с использованием очень гладкой меди приводит к оптимальным потерям введения на более высокой частоте, где потери воздействия кожи играют существенную роль.

Ключевые характеристики материала

Основные преимущества

Высокий Dk для радиочастотных цепей Уменьшение размера: диэлектрическая постоянная 10,2 ± 0,3 позволяет эффективно миниатюризировать радиочастотные цепи.

Отличная размерная стабильность: тонкая тканевая стекловолокно арматура повышает жесткость и размерную стабильность, облегчая обработку и многослойные схемы.

Строгая толерантность Dk: строгий контроль диэлектрической константы (± 0,3) обеспечивает постоянную производительность на всех схемах.

Высокая теплопроводность (0,85 Вт/мк) повышает эффективность рассеивания тепла.

Отличная адгезия меди: хорошо связывает мед с низким профилем, оптимизируя потери при вставке на более высоких частотах.

Низкое тепловое расширение: низкое CTE оси X, Y, Z обеспечивает стабильную производительность при тепловом цикле.

Отличное соотношение цена/производительность: экономически эффективный субстрат с приемлемыми для отрасли сроками доставки.

Стандарты качества и доступность

Стандарт качества: соответствует стандарту IPC-класса-2, обеспечивая постоянное качество продукции посредством строгого контроля производственного процесса и 100% электрического тестирования перед отгрузкой.

Доступность: поддерживает глобальное снабжение, обеспечивая своевременную доставку и эффективную поддержку послепродажного обслуживания клиентов по всему миру.

Типичные применения

Антенны для микроштрипов

Антенны GPS

Пассивные компоненты (фильтры, сцепляющие устройства, разделители мощности)

Системы предотвращения столкновения воздушных судов

Компоненты спутников
