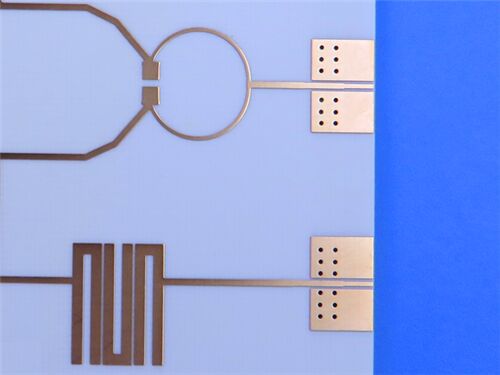

Эта двухслойная жесткая печатная плата (PCB) использует WL-CT350, термореактивный ламинат для высоких частот на основе смолы, состоящий из углеводородной смолы, керамики и стекловолокнистой ткани. Специально разработанная для соответствия строгим требованиям к передаче высокочастотных сигналов, она широко применяется в антеннах базовых станций, автомобильных радарах и других прецизионных радиочастотных системах.
Спецификации печатной платы
| Параметр |
Детали |
| Количество слоев |
2-слойная (жесткая структура) |
| Базовый материал |
WL-CT350 |
| Размеры платы |
41,8 мм × 51,35 мм за штуку (1 ШТ), допуск ±0,15 мм |
| Минимальная ширина проводника/зазора |
5 мил (проводник) / 7 мил (зазор) |
| Минимальный размер отверстия |
0,3 мм |
| Переходы |
Нет глухих переходов; Всего переходов: 29; Толщина гальванического покрытия переходов: 20 μм |
| Финальная толщина платы |
1,1 мм |
| Финальный вес меди |
1 унция (1,4 мил) для внешних слоев |
| Покрытие поверхности |
Иммерсионное золото |
| Шелкография |
Черная шелкография на верхнем слое; Нет шелкографии на нижнем слое |
| Паяльная маска |
Нет паяльной маски на верхнем слое; Нет паяльной маски на нижнем слое |
| Контроль качества |
100% электрическое тестирование перед отправкой |
Структура печатной платы
| Название слоя |
Материал |
Толщина |
| Верхний медный слой (Copper_layer_1) |
Медь |
35 μм |
| Сердечник подложки |
WL-CT350 |
1,016 мм (40 мил) |
| Нижний медный слой (Copper_layer_2) |
Медь |
35 μм |
Введение в материал WL-CT350
Медные ламинаты, покрытые стекловолокнистой тканью с органическим полимерным керамическим покрытием WL-CT350 от Wangling, представляют собой высокочастотные материалы на основе термореактивной смолы. Состав диэлектрического слоя включает углеводородную смолу, керамику и стекловолокнистую ткань. Он демонстрирует низкие потери, соответствующие требованиям к высокочастотным конструкциям. Обработка печатных плат может выполняться с использованием методов, аналогичных FR4 материалам, что упрощает ее по сравнению с материалами PTFE и обеспечивает лучшую стабильность и согласованность в схемах. Его можно использовать в качестве замены аналогичных зарубежных продуктов.
Сочетание углеводородной смолы и композитной керамики обеспечивает отличные характеристики низких потерь, устойчивости к высоким температурам и температурной стабильности. Серия материалов имеет стабильный температурный коэффициент диэлектрической проницаемости и потерь, низкий коэффициент теплового расширения и высокое значение TG выше 280°C.
Основные характеристики материала
| Характеристика |
Спецификация/Описание |
| Состав материала |
Термореактивный ламинат WL-CT350 (углеводородная смола, керамика, стекловолокнистая ткань) |
| Диэлектрическая проницаемость (Dk) |
3,48 при 10 ГГц/23°C |
| Коэффициент диэлектрических потерь |
0,0039 при 10 ГГц |
| Температурный коэффициент диэлектрической проницаемости (TCDK) |
52 ppm/°C |
| Теплопроводность |
0,7 Вт/мК |
| Влагопоглощение |
0,05% |
| Коэффициент теплового расширения (CTE) |
Ось X: 11 ppm/°C; Ось Y: 14 ppm/°C; Ось Z: 34 ppm/°C (соответствует меди) |
| Температура стеклования (Tg) |
>280 °C |
Основные преимущества
Низкие потери: Соответствует требованиям к высокочастотным конструкциям, обеспечивая эффективную передачу сигнала.
Отличная технологическая совместимость: Обрабатывается методами, аналогичными FR4, проще, чем материалы PTFE.
Превосходная стабильность схемы: Обеспечивает лучшую стабильность и согласованность в схемах.
Устойчивость к высоким температурам: Отличная устойчивость к высоким температурам и температурная стабильность.
Стабильные электрические свойства: Стабильный температурный коэффициент диэлектрической проницаемости и потерь.
Низкое тепловое расширение: CTE соответствует меди, уменьшая тепловое напряжение.
Экономичная замена: Альтернатива аналогичным зарубежным высокочастотным материалам.
Низкая чувствительность к окружающей среде: Влагопоглощение 0,05% минимизирует ухудшение характеристик.
Стандарт качества и доступность
Принятый стандарт: Соответствует IPC-Class-2, обеспечивая стабильное качество посредством строгого контроля процесса и 100% электрической проверки перед отправкой.
Доступность: Доступность по всему миру, обеспечивающая своевременную доставку и эффективную послепродажную поддержку для международных клиентов.
Типичные области применения
-Антенны базовых станций и спутниковые антенны
-Автомобильные радары, датчики и навигационные системы
-Усилители мощности
-Спутниковые высокочастотные головки
-Радиочастотные устройства и фильтры
-Антенны WIMAX и распределенные антенны
Резюме
Эта двухслойная жесткая печатная плата на основе подложки WL-CT350 представляет собой высокопроизводительное, экономичное решение, разработанное для высокочастотных микроволновых и радиочастотных применений. Являясь надежной заменой аналогичным зарубежным продуктам, с пригодностью для зрелой обработки, подобной FR4, и доступностью по всему миру, эта печатная плата служит оптимальным вариантом для крупносерийного производства прецизионных радиочастотных устройств.
