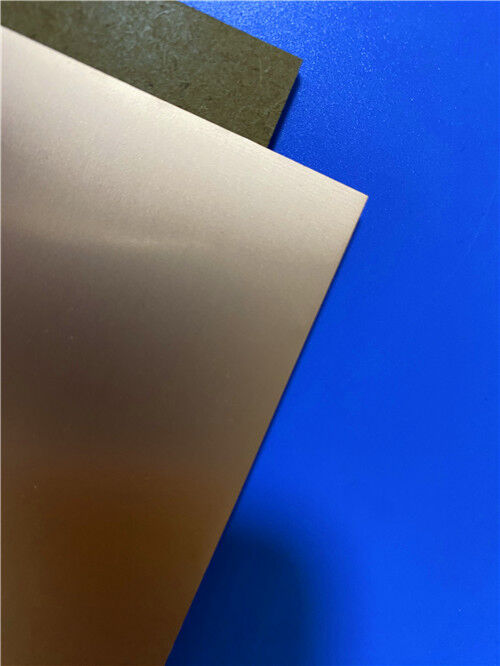

TLY-5Z RF PCB Substrate Ламинированный листок с медной облицовкой

Ламинат TLY-5Z представляет собой высокопроизводительный стеклонаполненный композит из ПТФЭ, интегрированный с тканевым арматурами из стекловолокна.эта стеклянная конструкция оптимизирована для чувствительных к весу приложений, таких как аэрокосмические системы со строгими требованиями к легкому весу.

Эта специализированная формула дает размерно устойчивый композит с характеристикой производительности, недостижимой с неармированными материалами из ПТФЕ.Конструкция с низкой плотностью также наделяет композит минимальным коэффициентом теплового расширения (CTE) по оси ZПо сравнению со стандартными композитами из PTFE с низкой диэлектрической постоянностью, TLY-5Z обеспечивает гораздо более высокую тепловую стабильность,эффективно смягчает напряжение, вызванное расширением оси Z, на пробитые отверстия (PTH).

С точки зрения стоимости TLY-5Z представляет собой высококонкурентное решение.что делает его жизнеспособным для больших объемов коммерческих микроволновых приложений, где субстраты с доминирующим содержанием ПТФЕ были бы экономически невыгодными. TLY-5Z уникально подходит для конструкций печатных проволочных плат (PWB), которые представляют собой экстремальные производственные проблемы или демонстрируют тепловую ненадежность при изготовлении с традиционными субстратами, богатыми PTFE.Традиционные субстраты с доминирующим содержанием ПТФЕ подвержены дефектам бурения ПТХ, часто требующие толстой медной покрытия для обеспечения базовой надежности; даже тогда полученные PWB подвержены трещинам, вызванным тепловым циклом.TLY-5Z имеет на 50% меньшее тепловое расширение, чем субстраты, богатые ПТФЕ, обладает повышенной пробиваемостью и демонстрирует высокую термостойкость.Заземление вдоль линий электропередачи может быть реализовано без сбоев при сохранении долгосрочной тепловой надежностиДля сложных многослойных конструкций стриплин TLY-5Z значительно превосходит традиционные субстраты, богатые PTFE.этот материал хорошо подходит для применения в интегральных волноводах субстрата (SIW), включающих многочисленные каналы подавления режима.


TLY-5Z полностью совместим с ультрагладкой медной фольгой, включая новейшие варианты медной фольги ULP (ультранизкий профиль).Он также имеет пониженный температурный коэффициент диэлектрической постоянной (TcK) по сравнению с обычными материалами с диэлектрической постоянной 2.2.


Основные преимущества

• Низкий коэффициент теплового расширения по оси Z (CTE)
• Исключительная стабильность пробитого отверстия (PTH)
• Низкая плотность (1,92 г/см3)
• Высокое соотношение цены и производительности
• Отличная прочность кожуры
• Совместимость с ультраплоской медной фольгой


Типичные применения

• Компоненты для аэрокосмической промышленности
• Антенны малого веса для воздушных судов
• Пассивные компоненты RF
