Подробная информация о продукции

Домой > продукты >

PCB Material TLY-3 High Frequency Laminates Copper Clad Sheet

продукты

Ламинированные материалы из меди

Свяжитесь с нами

Ms. Ivy Deng

sales10@bichengpcb.com

86-755-27374847

Свяжитесь сейчас

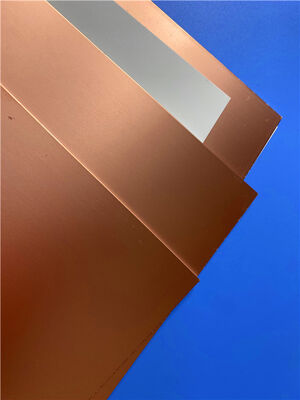

PCB Material TLY-3 High Frequency Laminates Copper Clad Sheet

МОК:	1 шт.
цена:	USD9.99-99.99
Стандартная упаковка:	Вакуумные пакеты+коробки
Срок доставки:	8-9 рабочих дней
Способ оплаты:	Т/Т
Пропускная способность:	5000ПК в месяц

Подробности Информация

Описание продукта

Подробная информация

Место происхождения

Китай

Фирменное наименование

Bicheng

Сертификация

UL, ISO9001, IATF16949

Номер модели

БИК-332.В1.0

Номер детали:

TLY-3

Толщина ламината:

0,0035 дюйма; 0,0050 дюйма; 0,0075 дюйма; 0,0100 дюйма

Размер ламината:

12 х 18 дюймов (305 х 457 мм); 16 х 36 дюймов (406 х 914 мм); 16 х 18 дюймов (406 х 457 мм); 24 х 36

Медная масса:

1/2 унции. Медь ЭД; 1 унция. Медь CL1; 1 унция. C1 коппе

Выделить:

PCB material TLY-3 laminate

high frequency copper clad sheet

TLY-3 copper clad laminate

Описание продукта

TLY-3 laminates are fabricated using ultra-lightweight woven fiberglass, offering significantly greater dimensional stability compared to chopped fiber-reinforced PTFE composites. The woven fiberglass matrix delivers a mechanically robust laminate ideal for high-volume production. Featuring an extremely low dissipation factor, TLY-3 performs reliably in 77 GHz automotive radar systems and other millimeter-wave antenna designs.

Comparative OEM testing at 77 GHz between low-reinforcement TLY-3 and its nearest chopped fiber-reinforced competitor demonstrated comparable “drop-in” insertion loss and dielectric performance, with the key advantage of drastically improved manufacturing yields. The dielectric constant (Dk) ranges from 2.17 to 2.40. For most thicknesses, Dk can be specified at any value within this range with a tight tolerance of ±0.02. At 10 GHz, the typical dissipation factor (Df) in the low-Dk region is approximately 0.0009.

Typical applications include satellite communications, automotive radar, filters, couplers, avionics, and phased-array antennas.

PCB Material TLY-3 High Frequency Laminates Copper Clad Sheet 0

Properties	Conditions	Typical Value	Unit	Test Method
Electrical Properties	Dielectric Constant @ 10 GHz	2.33 ± 0.02	-	IPC-650 2.5.5.5
	Dissipation Factor @ 10 GHz	0.0012	-	IPC-650 2.5.5.5
	Volume Resistivity (after elevated temp.)	10¹⁰	Mohms/cm	IPC-650 2.5.17.1
	Volume Resistivity (after humidity)	10¹⁰	Mohms/cm	IPC-650 2.5.17.1
	Surface Resistivity (after elevated temp.)	10⁸	Mohms	IPC-650 2.5.17.1
	Surface Resistivity (after humidity)	10⁸	Mohms	IPC-650 2.5.17.1
Thermal Properties	Thermal Conductivity	0.22	W/M*K	ASTM F 433
	CTE (25-260°C) - X	26	ppm/°C	ASTM D 3386 (TMA)
	CTE (25-260°C) - Y	15	ppm/°C	ASTM D 3386 (TMA)
	CTE (25-260°C) - Z	217	ppm/°C	ASTM D 3386 (TMA)
Mechanical Properties	Peel Strength - 1/2 oz. ED copper	1.96 (11)	N/mm (Ibs/in)	IPC-650 2.4.8
	Peel Strength - 1 oz. CL1 copper	2.86 (16)	N/mm (Ibs/in)	IPC-650 2.4.8
	Peel Strength - 1 oz. C1 copper	3.04 (17)	N/mm (Ibs/in)	IPC-650 2.4.8
	Peel Strength (at elevated temp.)	2.32 (13)	N/mm (Ibs/in)	IPC-650 2.4.8
	Flexural Strength - MD	96.91 (14,057)	N/mm² (psi)	IPC-650 2.4.4
	Flexural Strength - CD	89.32 (12,955)	N/mm² (psi)	IPC-650 2.4.4
	Young’s Modulus - MD	9.65 X 10³ (1.4 X 10⁶)	N/mm² (psi)	ASTM D 3039 / IPC-650 2.4.19
	Poisson’s Ratio - MD	0.21	-	ASTM D 3039 / IPC-650 2.4.19
Mechanical Properties	Density Specific Gravity	2.19	g/cm³	ASTM D 792
Mechanical Properties	Dimensional Stability - MD, 10 mil	-0.038	mm/M (mils/in)	IPC-650 2.4.39
Mechanical Properties	Dimensional Stability - CD, 10 mil (avg. after bake & thermal stress)	-0.038	mm/M (mils/in)	-
Chemical / Physical Properties	Moisture Absorption	0.02	%	IPC-650 2.6.2.1
	NASA Outgassing - TML	0.01	%	-
	NASA Outgassing - CVCM	0.01	%	-
	NASA Outgassing - WVR	0.01	%	-
	UL-94 Flammability Rating	V-0	-	UL-94

Key Benefits

Excellent dimensional stability
Ultra-low dissipation factor (Df)
High peel strength
Low moisture absorption
Consistent, uniform dielectric constant (Dk)
Laser-ablatable

Target Applications

Automotive radar
Satellite and cellular communications
Power amplifiers
LNBs, LNAs, and LNCs
Aerospace systems
Ka-band, E-band, and W-band applications

Теги:

Медьсодержащий ламинат 0.1 мм,

Медьсодержащий ламинат BME217,

Медьсодержащий ламинат 12 мм

Рекомендуемые продукты

RT / Duroid 5880LZ Высокочастотные ламинаты Медная плакированная пластина для печатных плат

Свяжитесь сейчас

Диклад 527 ПКБ субстрат Ламинированный лист, покрытый медью

Свяжитесь сейчас

Медная ламинированная пластина для печатных плат IsoClad 933

Свяжитесь сейчас

F4BME233 Лампированный листок с медью на подложке ПКБ

Свяжитесь сейчас

F4BM233 Лампированный листок с медью на подложке ПКБ

Свяжитесь сейчас

Высокочастотный CuClad233 RF PCB субстрат

Свяжитесь сейчас

Медная плакированная ламинатная пластина Rogers RT duroid5870

Свяжитесь сейчас

Подробная информация о продукции

продукты

Доска PCB RF

Доска ПКБ Рогерс

Доска PCB PTFE

Высокий PCB Tg

Multi PCB слоя

Taconic PCB

Доска ПКБ ХДИ

Высокоскоростной PCB

Импеданс контролировал PCB

Гибкая доска ПКБ

доска пкб фр4

восковка pcb

PCB ядра металла

Ламинированные материалы из меди

PCB Material TLY-3 High Frequency Laminates Copper Clad Sheet

МОК:	1 шт.
цена:	USD9.99-99.99
Стандартная упаковка:	Вакуумные пакеты+коробки
Срок доставки:	8-9 рабочих дней
Способ оплаты:	Т/Т
Пропускная способность:	5000ПК в месяц

Подробная информация

Описание продукта

Подробная информация

Место происхождения

Китай

Фирменное наименование

Bicheng

Сертификация

UL, ISO9001, IATF16949

Номер модели

БИК-332.В1.0

Номер детали:

TLY-3

Толщина ламината:

0,0035 дюйма; 0,0050 дюйма; 0,0075 дюйма; 0,0100 дюйма

Размер ламината:

12 х 18 дюймов (305 х 457 мм); 16 х 36 дюймов (406 х 914 мм); 16 х 18 дюймов (406 х 457 мм); 24 х 36

Медная масса:

1/2 унции. Медь ЭД; 1 унция. Медь CL1; 1 унция. C1 коппе

Количество мин заказа:

1 шт.

Цена:

USD9.99-99.99

Упаковывая детали:

Вакуумные пакеты+коробки

Время доставки:

8-9 рабочих дней

Условия оплаты:

Т/Т

Поставка способности:

5000ПК в месяц

Выделить

PCB material TLY-3 laminate

high frequency copper clad sheet

TLY-3 copper clad laminate

Описание продукта

Typical applications include satellite communications, automotive radar, filters, couplers, avionics, and phased-array antennas.

PCB Material TLY-3 High Frequency Laminates Copper Clad Sheet 0

Properties	Conditions	Typical Value	Unit	Test Method
Electrical Properties	Dielectric Constant @ 10 GHz	2.33 ± 0.02	-	IPC-650 2.5.5.5
	Dissipation Factor @ 10 GHz	0.0012	-	IPC-650 2.5.5.5
	Volume Resistivity (after elevated temp.)	10¹⁰	Mohms/cm	IPC-650 2.5.17.1
	Volume Resistivity (after humidity)	10¹⁰	Mohms/cm	IPC-650 2.5.17.1
	Surface Resistivity (after elevated temp.)	10⁸	Mohms	IPC-650 2.5.17.1
	Surface Resistivity (after humidity)	10⁸	Mohms	IPC-650 2.5.17.1
Thermal Properties	Thermal Conductivity	0.22	W/M*K	ASTM F 433
	CTE (25-260°C) - X	26	ppm/°C	ASTM D 3386 (TMA)
	CTE (25-260°C) - Y	15	ppm/°C	ASTM D 3386 (TMA)
	CTE (25-260°C) - Z	217	ppm/°C	ASTM D 3386 (TMA)
Mechanical Properties	Peel Strength - 1/2 oz. ED copper	1.96 (11)	N/mm (Ibs/in)	IPC-650 2.4.8
	Peel Strength - 1 oz. CL1 copper	2.86 (16)	N/mm (Ibs/in)	IPC-650 2.4.8
	Peel Strength - 1 oz. C1 copper	3.04 (17)	N/mm (Ibs/in)	IPC-650 2.4.8
	Peel Strength (at elevated temp.)	2.32 (13)	N/mm (Ibs/in)	IPC-650 2.4.8
	Flexural Strength - MD	96.91 (14,057)	N/mm² (psi)	IPC-650 2.4.4
	Flexural Strength - CD	89.32 (12,955)	N/mm² (psi)	IPC-650 2.4.4
	Young’s Modulus - MD	9.65 X 10³ (1.4 X 10⁶)	N/mm² (psi)	ASTM D 3039 / IPC-650 2.4.19
	Poisson’s Ratio - MD	0.21	-	ASTM D 3039 / IPC-650 2.4.19
Mechanical Properties	Density Specific Gravity	2.19	g/cm³	ASTM D 792
Mechanical Properties	Dimensional Stability - MD, 10 mil	-0.038	mm/M (mils/in)	IPC-650 2.4.39
Mechanical Properties	Dimensional Stability - CD, 10 mil (avg. after bake & thermal stress)	-0.038	mm/M (mils/in)	-
Chemical / Physical Properties	Moisture Absorption	0.02	%	IPC-650 2.6.2.1
	NASA Outgassing - TML	0.01	%	-
	NASA Outgassing - CVCM	0.01	%	-
	NASA Outgassing - WVR	0.01	%	-
	UL-94 Flammability Rating	V-0	-	UL-94

Key Benefits

Excellent dimensional stability
Ultra-low dissipation factor (Df)
High peel strength
Low moisture absorption
Consistent, uniform dielectric constant (Dk)
Laser-ablatable

Target Applications

Automotive radar
Satellite and cellular communications
Power amplifiers
LNBs, LNAs, and LNCs
Aerospace systems
Ka-band, E-band, and W-band applications

Теги:
