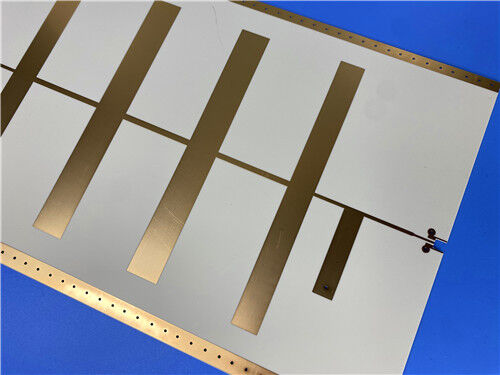

2-слойный WL-CT440 жесткий радиочастотный ПКБ с углеводородными керамическими наполненными высокочастотными панелями

Этот двухслойный жесткий WL-CT440высокочастотные РЧ ПКБизготавливается из диэлектрического ламината из стекловолокна, усиленного керамическими углеводородами, который служит экономичной альтернативой импортируемым высокочастотным субстратам.Произведены по стандартам IPC-класса-2 и завершены погрузочной золотой покрытием, эта 0,8 мм тонкая плата обеспечивает низкую диэлектрическую потерю, исключительную теплопроводность, высокую производительность Tg и постоянную диэлектрическую стабильность.С применением технологий изготовления, совместимых с FR4, WL-CT440 гораздо проще обрабатываться, чем обычные материалы из PTFE, сохраняя при этом отличную повторяемость и надежность цепей.антенны фазового массива, радиолокационное оборудование и спутниковые коммуникации.

Спецификации ПХБ

Конфигурация сборки ПКБ

Формат рисунка и стандарт соответствия

Формат изображения: предоставляется в Gerber RS-274-X, стандартном формате отрасли, который обеспечивает точное изготовление печатных плат и универсальную совместимость данных.

Принятый стандарт: IPC-Class-2, обеспечивающий долговечную и надежную работу для аэрокосмических и военных высокочастотных электронных устройств.

Доступность: для поддержки международных инженерных закупок и промышленных проектов предлагается глобальная доставка.

Введение субстрата WL-CT440

WL-CT440 представляет собой термостойкий углеводородный керамический ламинат, усиленный стекловолокном, покрытый медью, разработанный для высокочастотных микроволновых приложений.композитная керамическая наполнительВ отличие от сложных материалов на основе PTFE, этот субстрат обеспечивает стабильную электрическую производительность с низкими потерями для микроволновых схем.WL-CT440 использует производственные процессы, соответствующие FR4, упрощая обработку ПКБ при сохранении исключительной стабильности и повторяемости производства.

Синергетическое сочетание углеводородных смол и керамических добавок обеспечивает минимальное ослабление сигнала, превосходную теплостойкость и отличную температурную стабильность.Этот материал имеет стабильный диэлектрический температурный коэффициент, низкий темп теплового расширения и сверхвысокий Tg, превышающий 280°C. В качестве экономически эффективной отечественной замены импортируемых высокочастотных ламинатов, WL-CT440 широко используется для военных, аэрокосмических,и коммерческих радиочастотных систем.

Ключевые особенности

Основные преимущества

WL-CT440 предлагает различные технические преимущества для коммерческих и военных проектировщиков высокочастотных схем:

Производство, совместимое с FR4, упрощает производство и снижает затраты на производство по сравнению с субстратами из ПТФЕ

Оптимизированные низкие значения Dk и низкие значения Df обеспечивают чистую и стабильную передачу сигнала через микроволновые частотные полосы

Низкое поглощение воды предотвращает снижение электрической производительности в влажных атмосферных условиях

Высокая теплопроводность ускоряет рассеивание тепла для мощных усилителей.

Медно-синхронизированный CTE минимизирует тепловое напряжение и повышает долгосрочную конструктивную надежность

Высокое свойство Tg укрепляет тепловую стабильность во время повторных процессов сварки

Типичные применения

Этот двухслойный РЧ ПК WL-CT440 широко используется в военных, аэрокосмических и микроволновых системах связи:

Аэрокосмические аппараты, оборудование космических кабин и бортовые электронные модули

- микроволновые антенны и фазочувствительные антенные системы

Радар раннего предупреждения и бортовые радиолокационные приемники

- Антенны фазового массива и микроволновые сети формирования лучей

-Спутниковая связь, навигационные системы и усилители радиочастотного питания
