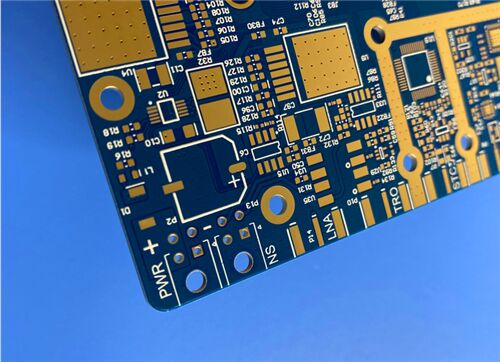

Этот ПКБ представляет собой 10-слойную смешанно-диэлектрическую многослойную плату с композитным стеканием керамического углеводородного ламината RO4003C и материала RF4-370HR с высоким Tg FR4.Он имеет асимметричные смешанные фольги из меди с 1 унцией внешней меди и 1 унцией/0.5 унций внутренней меди, с готовой толщиной ламинирования 1,618 мм. Установлена с двусторонней синей сварной маской и белым шелковым экраном,на доске применяется улучшенная обработка золотом с погружением (толщина золота 135%-150%).Оснащенный точно контролируемой импедантной схемой, многочисленными группами слепых проходов и профессиональными смоловыми пробками, этот высокочастотныйгибридные ПХБобеспечивает стабильную передачу сигнала и отличную тепловую надежность, идеально подходит для радиочастотных микроволновых коммуникаций, широкополосного беспроводного оборудования и высокоточных систем сопоставления импедансов.
Подробная информация о конструкции ПКБ
| Строительный элемент |
Подробная информация |
| Базовый материал |
4 шт. гибридного диэлектрика 8mil RO4003C + RF4-370HR, сочетающего высокочастотную производительность с низкими потерями и высокую тепловую стабильность |
| Количество слоев |
10 слоев Custom гибридные радиочастотные печатные платформы для микроволновых цепей с управляемым импедансом |
| Размеры доски |
132 мм × 144 мм (1PCS), индивидуальные размеры для сборки высокочастотных модулей |
| Завершенная толщина прессования |
1.618 мм точная толщина ламинирования, поддерживающая стабильную плоскость конструкции для контроля импеданса |
| Вес меди |
Внешний слой: 1 унция готовой меди; Внутренний слой: 1 унция / 0,5 унции асимметричной смешанной меди для дифференцированного маршрутизации схем |
| Поверхностная отделка |
Улучшенное погружение золото (135%-150% толщины золота), более толстый слой золота для повышенной проводимости и устойчивости к окислению |
| Шелковый экран и сварная маска |
Вверху и внизу: Синяя маска с белым шелковым экраном, красивый внешний вид и надежная изоляционная защита |
| Специальный контроль импеданции |
Верхний слой: ширина следа 12,2 миллиметра для импеданции 50 Омм; слой 3: ширина 3,5 миллиметра / расстояние 5,5 миллиметра для импеданции 80 Омм |
| Продвинутая технология конструкции |
Слепые проемы: L1-L2, L9-L10, L7-L10; Все проемы обработаны с помощью профессиональной технологии прокладки смолой для изоляции и стабильности |
| Проверка качества |
100% испытания на импеданс, проверка непрерывности и обнаружение пустоты пробки смолы для соответствия высокочастотным промышленным стандартам |
Формат рисунка и стандарт соответствия
Формат изображения: поставляется в Gerber RS-274-X, универсальном промышленном стандарте для многослойного гибридного производства ПКБ.
Стандарт качества: Соответствует критериям IPC-класса-2, обеспечивая стабильную импедансную производительность для долгосрочной передачи RF-сигнала.
Доступность: Глобальная служба доставки для поддержки международных беспроводных коммуникаций и закупок радиочастотных технологий.
Введение Rogers RO4003C
RO4003C относится к серии высококачественных углеводородных керамических ламинатах RO4000, специально разработанных для превосходных высокочастотных характеристик и экономически эффективного изготовления цепей.В качестве диэлектрического материала с низкими потерями, он полностью совместим со стандартными производственными процессами FR-4, нарушая ограничение затрат традиционных высокочастотных плат.Импедантно-управляемые линии передачи и сети сопоставления сигналов, сохраняя превосходные электрические характеристики в условиях работы с высокой частотой выше 500 МГц.
RO4003C имеет чрезвычайно низкий температурный коэффициент диэлектрической постоянной и стабильное значение Dk в широком диапазоне частот, эффективно уменьшая потерю вставки сигнала.Принятие опции LoPro медной фольги дополнительно оптимизирует эффективность высокочастотного передачиЕго медно-сравненный CTE обеспечивает выдающуюся стабильность измерений, что очень подходит для смешанных диэлектрических многослойных стыковочных конструкций.сохраняет стабильные характеристики расширения при высокотемпературной обработкеВ отличие от материалов из ПТФЕ, RO4003C не требует сложной обработки натрием для выщелачивания, обеспечивая автоматизированное производство и повышение эффективности изготовления.
Типичные применения для RO4003C
RO4003C, как керамический ламинат с низкими потерями углеводородов, специально разработан для высокочастотных микроволновых сценариев, требующих сверхстабильной производительности сигнала.Он широко используется в коммерческих радиочастотных коммуникаций и точных микроволновых устройств:
Антенны базовых станций сотовой связи, усилители мощности и модули радиочастотных приемов
Автомобильные радары миллиметровых волн, системы обнаружения ADAS и системы предотвращения столкновений
Оборудование для спутниковой связи, включая спутниковые приемные терминалы
Устройства микроволновой связи точка-точка и беспроводных широкополосных передач
Высокоточные радиочастотные фильтры, усилители низкого шума и сети сопоставления импедансов
RFID радиочастотные идентификационные теги и промышленное микроволновое оборудование
Введение RF4-370HR
RF4-370HR представляет собой высокопроизводительный высоко Tg FR4 субстрат с температурой стеклянного перехода 180°C. Изготовлен из многофункциональной высокопроизводительной эпоксидной смолы и E-стеклянной ткани,этот материал обладает более низкой скоростью теплового расширения и лучшей тепловой стабильностью, чем обычный FR4, сохраняя при этом отличную обработку FR4Он имеет температуру термического разложения (Td) 340 °C, с долговечностью T260 до 60 минут и T288 до 30 минут, обеспечивая экстремальную термоциклическую устойчивость для многослойных ПКБ.
Улучшенная устойчивость к ультрафиолетовым лучам и флуоресценции AOI обеспечивают высокую совместимость с автоматическими системами оптической инспекции, повышая точность и эффективность производства.Высокая химическая стабильность и влагостойкость, 370HR широко используется в последовательных многослойных платах ламинирования.полностью соответствуют экологическим стандартам RoHS и сертифицированы авторитетными сертификациями IPC и UL.
Типичные заявки на 370HR
В качестве надежного FR-4-субстрата с высоким содержанием Tg, 370HR фокусируется на высокотемпературной устойчивости, устойчивости CAF и сложных многопоследовательных платах ламинирования,идеально подходит для промышленных и высоконадежных электронных продуктов:
Серверные материнские платы, коммуникационные источники питания и базовые устройства телекоммуникационной инфраструктуры
Промышленное оборудование управления, требующее длительной непрерывной работы и термоциклического сопротивления
Автомобильные бортовые электронные модули и схемы управления транспортными средствами в суровых условиях
Многослойные сложные ПХБ с последовательной ламинированием и высокой плотностью взаимосвязи
Приборы точного обнаружения, требующие автоматизированной оптической инспекции AOI
Оборудование для хранения энергии и схемы управления промышленной энергией
