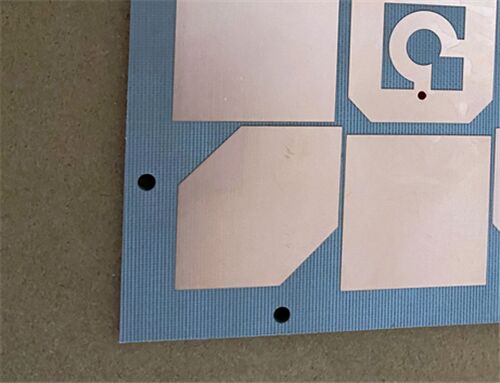

Вы ищете высоконадежную двухслойную жесткую радиочастотную печатную плату, предназначенную для удовлетворения строгих требований аэрокосмической, военной и высокочастотной техники? Эта двухслойная жесткая радиочастотная плата изготовлена изF4BTMS1000с отделкой OSP. Соответствующая стандартам качества IPC-Class 2, эта печатная плата обеспечивает стабильную и надежную работу критически важных приложений, таких как аэрокосмическое оборудование, военные радиолокационные системы, спутниковая связь и антенны с фазированной решеткой. Благодаря особому упору на высокую надежность, низкие диэлектрические потери и широкую частотную адаптируемость, он является идеальным выбором для инженеров и групп по закупкам, которым требуется отечественная, заменяемая подложка отечественного производства для высокоточных аэрокосмических и радиочастотных проектов.
печатная платаСпецификацияс
| Строительный предмет |
Подробности |
| Базовый материал |
F4BTMS1000 – Модернизированный высоконадежный материал, хорошо подходящий для применения в аэрокосмической отрасли и способный заменить аналогичную зарубежную продукцию. |
| Количество слоев |
2 слоя — жесткая структура печатной платы, оптимизированная для удовлетворения высокочастотных и высоконадежных эксплуатационных требований. |
| Размеры платы |
79,6 x 45 мм (1 шт.) с жестким допуском +/- 0,15 мм для обеспечения точной посадки в различных конфигурациях сборки. |
| След и пространство |
Минимум 5/6 мил, что позволяет проектировать компактные схемы с тонкими линиями без ущерба для целостности сигнала. |
| Минимальный размер отверстия |
0,2 мм, что соответствует требованиям высокоточного монтажа компонентов в аэрокосмической и радиочастотной сферах. |
| Виас |
Отсутствие слепых переходных отверстий упрощает производственный процесс и обеспечивает надежные межслойные соединения для передачи высокочастотных сигналов. |
| Толщина готовой доски |
Толщина 0,4 мм обеспечивает легкую механическую прочность и одновременно соответствует требованиям к толщине аэрокосмического и компактного радиочастотного оборудования. |
| Медный вес |
Толщина 1 унции (1,4 мил) на внешних слоях (35 мкм), обеспечивающая превосходную проводимость для высокочастотных радиочастотных и микроволновых сигналов. |
| Через толщину покрытия |
20 мкм, соответствует стандартам IPC-класса 2 для обеспечения надежных электрических соединений и механической прочности в суровых условиях эксплуатации. |
| Поверхностная обработка |
OSP (органический консервант для пайки), обеспечивающий превосходную паяемость и долговременную надежность высокоточных сборок. |
| Шелкография и паяльная маска |
Нет верхней или нижней шелкографии; отсутствие верхней или нижней паяльной маски, что обеспечивает чистый дизайн, оптимизированный для работы с высокочастотным радиочастотным сигналом |
| Тестирование качества |
100% электрические испытания выполняются перед отправкой, что гарантирует функциональность и исключает дефектные устройства для надежного развертывания. |
Стек печатных плат-вверх Конфигурация
| Компонент стека |
Технические характеристики и описание |
| Медный слой 1 |
35 мкм – обеспечивает эффективную передачу сигнала и теплопроводность для высокочастотных радиочастотных и аэрокосмических приложений. |
| Ядро F4BTMS1000 |
0,254 мм (10 мил) – служит основой превосходных характеристик печатной платы, разработанной специально для высоконадежных аэрокосмических и радиочастотных проектов. |
| Медный слой 2 |
35 мкм – обеспечивает постоянную проводимость и симметрию для обеспечения сбалансированного потока сигналов в высокочастотных радиочастотных цепях. |
Формат и доступность иллюстраций
Формат графического изображения: предоставлен Gerber RS-274-X — стандартный формат для производства печатных плат, обеспечивающий совместимость и надежность.
Доступность: по всему миру. Мы предлагаем доставку по всему миру, чтобы удовлетворить потребности инженеров и производителей по всему миру, а сроки доставки соответствуют отраслевым стандартам.

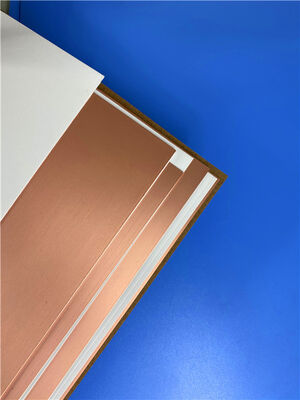

Подложка F4BTMS1000: ключ к высокой надежности
Подложка F4BTMS1000, являющаяся частью обновленной серии F4BTMS, образует основу исключительной надежности и производительности нашей печатной платы, разработанной для удовлетворения строгих требований аэрокосмической, военной и высокочастотной приложений:
Серия F4BTMS представляет собой обновленную версию серии F4BTM, в которой достигнут технологический прорыв как в рецептуре материалов, так и в производственных процессах. Этот материал, обогащенный значительным количеством керамики и армированный ультратонкой, сверхтонкой тканью из стекловолокна, обеспечивает существенное улучшение общих характеристик и более широкий диапазон диэлектрических проницаемостей. Это высоконадежный материал, специально подходящий для применения в аэрокосмической отрасли и способный заменить аналогичную зарубежную продукцию.
За счет объединения небольшого количества ультратонкой, сверхтонкой стеклоткани и большого объема равномерно распределенной специальной нанокерамики, смешанной с политетрафторэтиленовой смолой, материал сводит к минимуму негативное влияние стекловолокна на распространение электромагнитных волн. Такая конструкция снижает диэлектрические потери, повышает стабильность размеров и уменьшает анизотропию X/Y/Z материала. Он также расширяет используемый диапазон частот, улучшает электрическую прочность и повышает теплопроводность. Кроме того, материал демонстрирует превосходный низкий коэффициент теплового расширения и стабильные диэлектрические температурные характеристики.
В стандартной комплектации серия F4BTMS оснащена медной фольгой низкой шероховатости RTF (Reverse-Treated Foil), которая снижает потери в проводнике и обеспечивает превосходную прочность на отслаивание. Он совместим как с медными, так и с алюминиевыми основаниями, что еще больше повышает его универсальность для широкого спектра применений с высокой надежностью.
Основные характеристики печатной платы F4BTMS1000
F4BTMS1000 может похвастаться выдающимися электрическими и механическими характеристиками, специально разработанными для высоконадежных высокочастотных приложений, в том числе:
Диэлектрическая проницаемость (Dk): 10,2 на частоте 10 ГГц – обеспечивает стабильное распространение сигнала для высокочастотных радиочастотных и микроволновых приложений.
Коэффициент рассеяния: 0,0020 на частоте 10 ГГц и 0,0023 на частоте 20 ГГц — низкие диэлектрические потери, критически важные для сохранения целостности сигнала в высокочастотных цепях.
CTE (коэффициент теплового расширения): ось X 16 частей на миллион/°C, ось Y 18 частей на миллион/°C, ось Z 32 частей на миллион/°C (диапазон: от -55°C до 288°C) – отличная стабильность размеров в экстремальных температурных диапазонах, что делает его идеальным для аэрокосмической среды.
Низкий термический коэффициент Dk: -320 ppm/°C (диапазон: от -55°C до 150°C) – Стабильные диэлектрические свойства при колебаниях температуры, обеспечивающие стабильную работу.
Высокая теплопроводность: 0,81 Вт/мК – обеспечивает эффективное рассеивание тепла, защищая компоненты в условиях высокой мощности и суровых условиях.
Низкое поглощение влаги: 0,03% — повышает надежность во влажных или суровых условиях эксплуатации, что делает его пригодным для использования в аэрокосмической и военной промышленности.
Приложения
Двухслойная радиочастотная плата F4BTMS1000 специально разработана для высоконадежных высокочастотных приложений, в том числе:
- Аэрокосмическое оборудование, космическое и кабинное оборудование
- Микроволновые и радиочастотные системы
- Радиолокационные системы, особенно военные радары
- Кормовые сети
- Фазочувствительные антенны и фазированные антенные решетки
- Спутниковая связь и многое другое.
