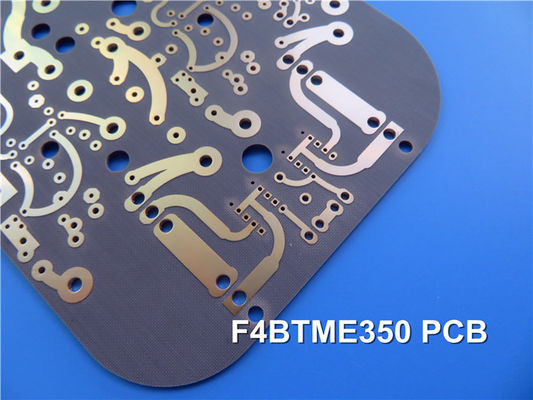

Представляем ПКБ F4BTME298, высокопроизводительную печатную плату, разработанную для требовательных приложений.которые тщательно изготовлены с помощью специализированного процесса, который сочетает в себе стекловолокно тканиВ результате получается субстрат, отличающийся высокочастотными характеристиками, теплостойкостью и изоляцией.
Ключевые особенности
Диэлектрическая постоянная (Dk): 2,98 ± 0,06 при 10 ГГц, обеспечивая превосходную целостность сигнала.
Фактор рассеивания: исключительно низкий - 0,0018 при 10 ГГц и 0,0023 при 20 ГГц, что минимизирует потери энергии.
Тепловая производительность: коэффициент теплового расширения (CTE) 15 ppm/°C (ось X), 16 ppm/°C (ось Y) и 78 ppm/°C (ось Z) при температуре работы от -55°C до 288°C.
Низкая поглощение влаги: только 0,05%, сохраняя производительность в влажных условиях.
Пассивная интермодуляция (PIM): выдающаяся производительность с значением PIM <-160 dBc.
| Характеристики продукта |
Условия испытания |
Единица |
F4BTME298 |
F4BTME300 |
F4BTME320 |
F4BTME350 |
| Диэлектрическая постоянная (типичная) |
10 ГГц |
/ |
2.98 |
3.0 |
3.2 |
3.5 |
| Диэлектрическая постоянная толерантность |
/ |
/ |
±0.06 |
±0.06 |
±0.06 |
±0.07 |
| Тангенс потери (типичный) |
10 ГГц |
/ |
0.0018 |
0.0018 |
0.0020 |
0.0025 |
| 20 ГГц |
/ |
0.0023 |
0.0023 |
0.0026 |
0.0035 |
| Диэлектрический постоянный температурный коэффициент |
-55°С до 150°С |
PPM/°C |
- 78 |
-75 |
-75 |
-60 |
| Прочность очистки |
1 OZ F4BTM |
Н/мм |
>1.6 |
>1.6 |
>1.6 |
>1.6 |
| 1 OZ F4BTME |
Н/мм |
>1.4 |
>1.4 |
>1.4 |
>1.4 |
| Сопротивляемость объема |
Стандартное состояние |
MΩ.cm |
≥1×10^7 |
≥1×10^7 |
≥1×10^7 |
≥1×10^7 |
| Сопротивляемость поверхности |
Стандартное состояние |
MΩ |
≥1×10^6 |
≥1×10^6 |
≥1×10^6 |
≥1×10^6 |
| Электрическая прочность (направление Z) |
5 КВт, 500 В/с |
КВ/мм |
>26 |
> 30 |
>32 |
>32 |
| Напряжение отключения (XY направление) |
5 КВт, 500 В/с |
КВ |
> 34 |
>35 |
> 40 |
> 40 |
| Коэффициент теплового расширения |
XY направление |
-55°C до 288°C |
ppm/oC |
15,16 |
15,16 |
13,15 |
10,12 |
| Направление Z |
-55°C до 288°C |
ppm/oC |
78 |
72 |
58 |
51 |
| Тепловое напряжение |
260°C, 10 с,3 раза |
Без деламинирования |
Без деламинирования |
Без деламинирования |
Без деламинирования |
| Поглощение воды |
20±2°C, 24 часа |
% |
≤ 0.05 |
≤ 0.05 |
≤ 0.05 |
≤ 0.05 |
| Плотность |
Температура в помещении |
g/cm3 |
2.25 |
2.25 |
2.20 |
2.20 |
| Долгосрочная рабочая температура |
Высоко-низкотемпературная камера |
°C |
-55+260 |
-55+260 |
-55+260 |
-55+260 |
| Теплопроводность |
Направление Z |
W/(M.K) |
0.42 |
0.42 |
0.50 |
0.54 |
| PIM |
Применяется только для F4BTME |
dBc |
≤-160 |
≤-160 |
≤-160 |
≤-160 |
| Возгораемость |
/ |
UL-94 |
V-0 |
V-0 |
V-0 |
V-0 |
| Состав материала |
/ |
/ |
ПТФЕ, стекловолокно, нанокерамика
F4BTM в сочетании с ED медной фольгой, F4BTME в сочетании с реверсивно обработанной (RTF) медной фольгой. |
Конфигурация стека PCB
Этот ПКБ имеет прочный двухслойный жесткий набор:
Медный слой 1: 35 мкм
Материал ядра: F4BTME298 (1,524 мм / 60 мл)
Медный слой 2: 35 мкм
Эта конфигурация приводит к толщине готовой доски 1,6 мм, с общим весом меди 1 унции (1,4 миллиметра) по внешним слоям.
Подробности строительства
Размеры доски: 51,51 мм х 111,92 мм (± 0,15 мм)
Минимальное количество следов: 6/5 миллилитров.
Минимальный размер отверстия: 0,3 мм
Виа: 41 в общей сложности, без включения слепых.
Поверхностная отделка: Погруженный олово для отличной сварной способности.
Шелковый экран и сварная маска: имеет белую верхнюю шелковую маску и зеленую верхнюю сварную маску; нет нижней шелковой маски или сварной маски.
Каждый ПКБ подвергается строгому 100% электрическому тестированию перед отгрузкой, чтобы обеспечить надежность и производительность.
Обеспечение качества
Этот ПКБ соответствует стандарту качества IPC-класса-2, обеспечивая высокую надежность для различных применений.
Заявления
PCB F4BTME298 идеально подходит для широкого спектра применений, включая:
Оборудование аэрокосмического и кабинного назначения
Технологии микроволн и радиочастот
Военные радарные системы
Кормовые сети
Фазочувствительные и фазовые антенны
Спутниковая связь
Доступность
PCB F4BTME298 доступен для глобального использования, что делает его доступным для инженеров и дизайнеров по всему миру, ищущих высокопроизводительные решения для своих проектов.
| ПКБ-материал: |
ПТФЕ / стекловолокнистая ткань / нанокерамическое наполнитель |
| Определение (F4BTME) |
F4BTM |
DK (10 ГГц) |
DF (10 ГГц) |
| F4BTME298 |
2.98±0.06 |
0.0018 |
| F4BTME300 |
3.0±0.06 |
0.0018 |
| F4BTME320 |
3.2±0.06 |
0.0020 |
| F4BTME350 |
3.5±0.07 |
0.0025 |
| Количество слоев: |
Односторонний, двусторонний ПКБ, многослойный ПКБ, гибридный ПКБ |
| Вес меди: |
0.5 унций (17 мкм), 1 унций (35 мкм), 2 унций (70 мкм) |
| Диэлектрическая толщина (или общая толщина) |
0.25 мм, 0.508 мм, 0.762 мм, 0.8 мм, 1.0 мм, 1.016 мм, 1.27 мм, 1.524 мм, 2.0 мм, 3.0 мм, 4.0 мм, 5.0 мм, 6.0 мм, 8.0 мм, 10.0 мм, 12.0 мм |
| Размер ПКБ: |
≤ 400 мм х 500 мм |
| Маска для сварки: |
Зеленый, черный, синий, желтый, красный и т.д. |
| Окончание поверхности: |
Голая медь, HASL, ENIG, погруженное серебро, погруженное олово, OSP, чистое золото, ENEPIG и т.д. |
