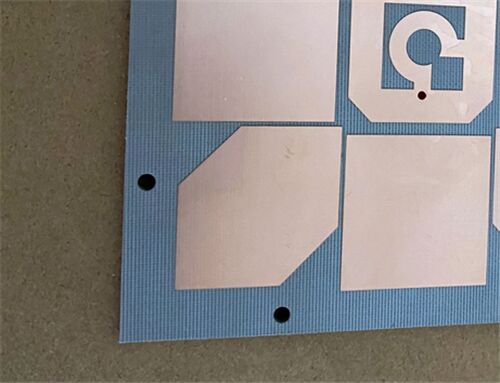

2-слойный F4BTMS1000 PCB 10mil высокочастотный ламинат OSP

Вы ищете высоконадежную двухслойную жесткую радиочастотную печатную плату, предназначенную для удовлетворения строгих требований аэрокосмической, военной и высокочастотной техники? Эта двухслойная жесткая радиочастотная плата изготовлена ​​изF4BTMS1000с отделкой OSP. Соответствующая стандартам качества IPC-Class 2, эта печатная плата обеспечивает стабильную и надежную работу критически важных приложений, таких как аэрокосмическое оборудование, военные радиолокационные системы, спутниковая связь и антенны с фазированной решеткой. Благодаря особому упору на высокую надежность, низкие диэлектрические потери и широкую частотную адаптируемость, он является идеальным выбором для инженеров и групп по закупкам, которым требуется отечественная, заменяемая подложка отечественного производства для высокоточных аэрокосмических и радиочастотных проектов.

печатная платаСпецификацияс

Стек печатных плат-вверх Конфигурация

Формат и доступность иллюстраций

Формат графического изображения: предоставлен Gerber RS-274-X — стандартный формат для производства печатных плат, обеспечивающий совместимость и надежность.

Доступность: по всему миру. Мы предлагаем доставку по всему миру, чтобы удовлетворить потребности инженеров и производителей по всему миру, а сроки доставки соответствуют отраслевым стандартам.

Подложка F4BTMS1000: ключ к высокой надежности

Подложка F4BTMS1000, являющаяся частью обновленной серии F4BTMS, образует основу исключительной надежности и производительности нашей печатной платы, разработанной для удовлетворения строгих требований аэрокосмической, военной и высокочастотной приложений:

Серия F4BTMS представляет собой обновленную версию серии F4BTM, в которой достигнут технологический прорыв как в рецептуре материалов, так и в производственных процессах. Этот материал, обогащенный значительным количеством керамики и армированный ультратонкой, сверхтонкой тканью из стекловолокна, обеспечивает существенное улучшение общих характеристик и более широкий диапазон диэлектрических проницаемостей. Это высоконадежный материал, специально подходящий для применения в аэрокосмической отрасли и способный заменить аналогичную зарубежную продукцию.

За счет объединения небольшого количества ультратонкой, сверхтонкой стеклоткани и большого объема равномерно распределенной специальной нанокерамики, смешанной с политетрафторэтиленовой смолой, материал сводит к минимуму негативное влияние стекловолокна на распространение электромагнитных волн. Такая конструкция снижает диэлектрические потери, повышает стабильность размеров и уменьшает анизотропию X/Y/Z материала. Он также расширяет используемый диапазон частот, улучшает электрическую прочность и повышает теплопроводность. Кроме того, материал демонстрирует превосходный низкий коэффициент теплового расширения и стабильные диэлектрические температурные характеристики.

В стандартной комплектации серия F4BTMS оснащена медной фольгой низкой шероховатости RTF (Reverse-Treated Foil), которая снижает потери в проводнике и обеспечивает превосходную прочность на отслаивание. Он совместим как с медными, так и с алюминиевыми основаниями, что еще больше повышает его универсальность для широкого спектра применений с высокой надежностью.

Основные характеристики печатной платы F4BTMS1000

F4BTMS1000 может похвастаться выдающимися электрическими и механическими характеристиками, специально разработанными для высоконадежных высокочастотных приложений, в том числе:

Диэлектрическая проницаемость (Dk): 10,2 на частоте 10 ГГц – обеспечивает стабильное распространение сигнала для высокочастотных радиочастотных и микроволновых приложений.

Коэффициент рассеяния: 0,0020 на частоте 10 ГГц и 0,0023 на частоте 20 ГГц — низкие диэлектрические потери, критически важные для сохранения целостности сигнала в высокочастотных цепях.

CTE (коэффициент теплового расширения): ось X 16 частей на миллион/°C, ось Y 18 частей на миллион/°C, ось Z 32 частей на миллион/°C (диапазон: от -55°C до 288°C) – отличная стабильность размеров в экстремальных температурных диапазонах, что делает его идеальным для аэрокосмической среды.

Низкий термический коэффициент Dk: -320 ppm/°C (диапазон: от -55°C до 150°C) – Стабильные диэлектрические свойства при колебаниях температуры, обеспечивающие стабильную работу.

Высокая теплопроводность: 0,81 Вт/мК – обеспечивает эффективное рассеивание тепла, защищая компоненты в условиях высокой мощности и суровых условиях.

Низкое поглощение влаги: 0,03% — повышает надежность во влажных или суровых условиях эксплуатации, что делает его пригодным для использования в аэрокосмической и военной промышленности.

Приложения

Двухслойная радиочастотная плата F4BTMS1000 специально разработана для высоконадежных высокочастотных приложений, в том числе:

• Аэрокосмическое оборудование, космическое и кабинное оборудование
• Микроволновые и радиочастотные системы
• Радиолокационные системы, особенно военные радары
• Кормовые сети
• Фазочувствительные антенны и фазированные антенные решетки
• Спутниковая связь и многое другое.
