Представляем наш недавно поставленный радиочастотный ПКЖ, специально разработанный для высокочастотных приложений и построенный с использованием передового материала F4BM220.Эта новейшая печатная плата состоит из политетрафторуроэтиленовой смолы, политетрафторуроэтиленовой пленки и стеклянной ткани через тщательный процесс производства.F4BM220 RF PCB предлагает более широкий диапазон диэлектрической константы, низкие диэлектрические потери, повышенное сопротивление изоляции и повышенная стабильность по сравнению с его предшественником, F4B. Он служит отличной заменой аналогичным иностранным продуктам.
Изготовленный из передней вращающейся ED медной фольги для облицовки, F4BM220 RF PCB специально разработан для приложений, для которых не требуются индикаторы PIM (пассивная интермодуляция),обеспечение оптимальной производительности для систем RF.
Ламинаты серии F4BM220 используют точную регулировку диэлектрической константы путем изменения соотношения между политетрафторэтиленом и стекловолокнистой тканью.Этот метод не только достигает низких потерь, но и повышает размерную стабильность материалаПо мере увеличения диэлектрической постоянной, доля стекловолокна также увеличивается, что приводит к улучшению размерной стабильности, более низкому коэффициенту теплового расширения,лучшие характеристики температурных колебаний, и повышенные диэлектрические потери.
Лист данных ПТФЕ
| Имя | Условия испытания | Единица | Стоимость | |||
| Плотность | Нормальное состояние | г/см3 | 2.1 ¢2.35 | |||
| Поглощение влаги | Погрузить в дистиллированную воду при температуре 20±2°C в течение 24 часов | % | ≤ 0.02 | |||
| Операционная температура | Камера высокой и низкой температуры | °C | -50°C+260°C | |||
| Теплопроводность | В/м/к | 0.8 | ||||
| КТЭ (типичная) | 0 ≈ 100 °C (εr:2.1 ~ 2.3) | ppm/°C | 25 ((x) | |||
| 34 ((y) | ||||||
| 252 ((z) | ||||||
| КТЭ (типичная) | 0 ≈ 100 °C (εr:2.3 ~ 2.9) | ppm/°C | 14 ((x) | |||
| 21 ((y) | ||||||
| 173 ((z) | ||||||
| КТЭ (типичная) | 0 ≈ 100 °C (εr:2.9 ~ 3.5) | ppm/°C | 12 ((x) | |||
| 15 ((y) | ||||||
| 95 ((z) | ||||||
| Фактор сокращения | 2 часа в кипящей воде | % | 0.0002 | |||
| Сопротивляемость поверхности | 500 В постоянного тока | Нормальное состояние | M·Ω | ≥ 1 × 104 | ||
| Постоянная влажность и температура | ≥ 1 × 103 | |||||
| Сопротивляемость объема | Нормальное состояние | MΩ.cm | ≥ 1 × 106 | |||
| Постоянная влажность и температура | ≥ 1 × 105 | |||||
| Сопротивление булавки | 500 В постоянного тока | Нормальное состояние | MΩ | ≥ 1 × 105 | ||
| Постоянная влажность и температура | ≥ 1 × 103 | |||||
| Диэлектрическая прочность поверхности | Нормальное состояние | d=1mm(Kv/mm) | ≥ 1.2 | |||
| Постоянная влажность и температура | ≥ 1.1 | |||||
| Диэлектрическая постоянная | 10 ГГц | Ер | 2.20,2.55,2.65,3.0,3.5 (± 2%) | |||
| Фактор рассеивания | 10 ГГц | tgδ | 2.2 | ≤ 7×10- 4 | ||
| 2.55 ~ 2.65 | ≤ 1 × 10- Три. | |||||
| 3.0~3.5 | ≤1,5×10- Три. | |||||
Ключевые особенности:
- диэлектрическая постоянная 2,2 с плотной толерантностью 0,04 при 10 ГГц/23°С.
- Ультра-низкая потеря тангенса 0,001 на 10 ГГц.
- Температурный коэффициент диэлектрической постоянной (TCDk) -142 ppm/°C.
- Поглощение влаги 0,08%.
- Коэффициент теплового расширения (CTE) в оси X 25 ppm/°C, оси Y 34 ppm/°C и оси Z 240 ppm/°C.
Основные преимущества:
- Высокая целостность сигнала из-за низкой потерь.
- Диверсифицированные варианты размеров и экономия затрат.
- Отличная устойчивость к облучению и низкий выхлоп.
- Готовы к коммерциализации, массовому производству, и предлагают высокую производительность.
Спецификации ПХБ:
Этот РЧ ПКБ представляет собой двухслойный жесткий ПКБ со следующей сборкой:
- Медный слой 1: 35 мкм
- F4BM220: 1,524 мм (60 мл)
- Медный слой 2: 35 мкм
| ПКБ-материал: | ПТФЕ, покрытое стекловолокном |
| Код: | F4BM-1/2 (серия семейства) |
| Диэлектрическая постоянная: | 2.2, 2.55, 2.65, |
| 3.0 и 3.5 | |
| Количество слоев: | 1 слой, 2 слоя и многослойный |
| Вес меди: | 0.5 унций (17 мкм), 1 унций (35 мкм), 2 унций (70 мкм), 3 унций (105 мкм) |
| Толщина ПКЖ: | 0.25 мм, 0.5 мм, 0.8 мм, 1.0 мм, 1.5 мм, 2.0 мм,3.0 мм, 4.0 мм, 5.0 мм, 6.0 мм, 8.0 мм, 10.0 мм, 12.0 мм |
| Размер ПКБ: | ≤ 400 мм х 500 мм |
| Маска для сварки: | Зеленый, черный, синий, желтый, красный и т.д. |
| Окончание поверхности: | Голая медь, HASL, ENIG, Серебро, OSP и т.д. |

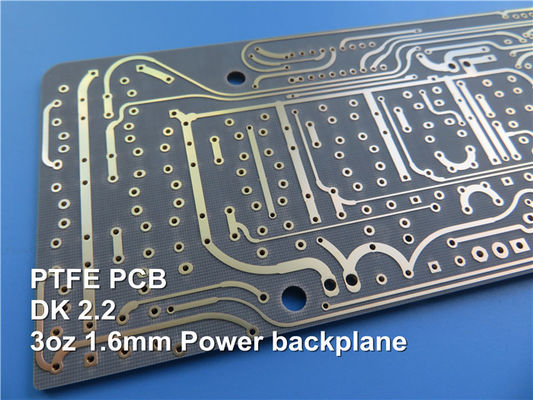

Для удовлетворения требований RF-приложений, эта печатная плата имеет размеры доски 392 мм х 256 мм (1 шт.) с допустимым допустимым значениям +/- 0,15 мм.Он поддерживает минимальный след/пространство 7/6 миллиметров и минимальный размер отверстия 0.3 мм. Этот ПКБ имеет толщину готовой доски 1,6 мм и вес готовой меди 2 унций (2,8 миллиметра) для внешних слоев.Он имеет погруженную золото поверхностную отделку и не включает верхнюю или нижнюю шелковую пленку или сварную маскуЧтобы гарантировать качество, каждый ПКБ проходит 100% электрический тест перед отгрузкой.
Применение:
Этот печатный лист специально разработан для высокочастотных приложений, что делает его идеальным для различных радиочастотных систем, включая микроволновую, радиолокационную и спутниковую связи.Он хорошо подходит для использования в фазовых смещателях, пассивные компоненты, разделители мощности, соединители, комбинаторы, сети питания, антенны фазового массива и антенны базовых станций.
Экспериментируйте с исключительными электрическими характеристиками и надежностью с помощью радиочастотного печатного листа F4BM220.и повышенная стабильность делают его идеальным выбором для требовательных RF приложений в широком спектре отраслей промышленности.
