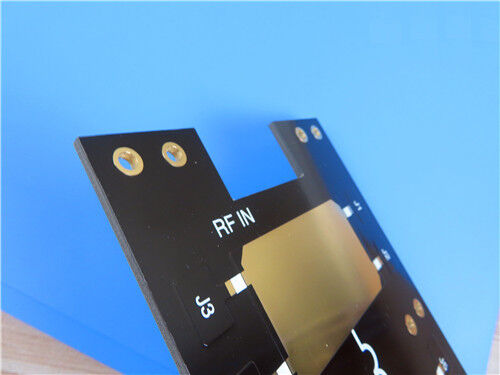

Эта двухслойная жесткая высокочастотная печатная плата оснащена диэлектрической подложкой с керамическим наполнением F4BTMS265 авиационного класса с низкими электромагнитными потерями и минимальной анизотропией. Он использует обработку поверхности ENIG, черную верхнюю паяльную маску и белую верхнюю шелкографию, а нижняя сторона полностью свободна от маски и шелкографии. Все устройства проходят 100% электрические испытания перед поставкой, что обеспечивает стабильные диэлектрические характеристики, низкое затухание сигнала и надежную конструкцию для аэрокосмической, военной и радиочастотной/микроволновой техники.
Характеристики печатной платы
| Параметр Элемент |
Спецификация |
| Базовый материал |
F4BTMS265 модернизированная высокочастотная подложка с керамическим наполнением |
| Конфигурация слоев |
Двухслойная жесткая структура печатной платы |
| Размер платы |
97 мм × 76 мм (1 шт.), допуск на размер: ±0,15 мм. |
| Минимальный след/пространство |
14 мил / 14 мил |
| Минимальный диаметр механического отверстия |
0,25 мм |
| Через тип |
Чистые сквозные отверстия, без глухих отверстий |
| Толщина готовой доски |
0,85 мм |
| Внешний вес меди |
Внешний медный слой толщиной 1 унцию (1,4 мила) |
| Через толщину покрытия |
20 мкм |
| Отделка поверхности |
ENIG (никелевое иммерсионное золото) |
| Топ Шелкография |
Белая шелкография |
| Нижняя шелкография |
без шелкографии |
| Верхняя паяльная маска |
Черная паяльная маска |
| Нижняя паяльная маска |
Без паяльной маски |
| Проверка качества |
Перед поставкой выполняются 100% полные электрические испытания. |
Структура стека слоев печатной платы
| Определение слоя |
Техническая спецификация |
| Верхний медный слой |
Толщина готовой меди 35 мкм |
| Подложка с диэлектрическим сердечником |
Сердечник F4BTMS265, толщина 0,762 мм (30 мил) |
| Нижний медный слой |
Толщина готовой меди 35 мкм |
Соответствие иллюстраций и качества
Стандарт производственного файла: Изготовлен на основе стандартных файлов Gerber RS-274-X, поддерживающих высокоточное создание схем и полную совместимость с основными промышленными производственными процессами.
Стандарт качества: все процедуры изготовления и проверки строго соответствуют спецификациям IPC-класса 2, что обеспечивает стабильные электрические характеристики и долгосрочную структурную надежность.
Глобальная доступность: услуги снабжения и логистики доступны по всему миру для поддержки глобальных аэрокосмических и высокочастотных электронных проектов.

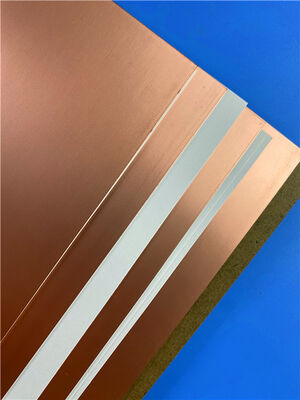

F4BTMS265 Профиль материала
F4BTMS265 — это модернизированная высоконадежная диэлектрическая подложка из ПТФЭ, армированная керамикой, оптимизированная по сравнению со стандартнойF4BTMряд. Наполненный равномерно распределенными нанокерамическими частицами и ультратонким стекловолокном, он снижает электромагнитные помехи, диэлектрические потери и структурную анизотропию, вызванные стекловолокном. В стандартной комплектации используется медная фольга RTF с низкой шероховатостью, которая обеспечивает низкие потери в проводнике и стабильную прочность на отслаивание, а также поддерживает ламинирование медно-алюминиевой основы. Обладая превосходной размерной, термической и диэлектрической стабильностью, этот материал аэрокосмического класса служит высокопроизводительной заменой импортных высокочастотных подложек в военной и аэрокосмической промышленности.
Типичные области применения
Обладая сверхнизкими диэлектрическими потерями, минимальной структурной анизотропией, превосходной термической стабильностью и надежностью аэрокосмического класса, печатные платы на основе F4BTMS265 хорошо подходят для использования в высокоточных, фазочувствительных высокочастотных электронных системах:
- Аэрокосмические приборы, космическое оборудование и электронные системы кабины
- Высокочастотные радиочастотные и микроволновые системы
- Высокоточное военное радиолокационное оборудование
- Компоненты антенной фидерной сети
- Фазочувствительные антенны и антенные системы с фазированной решеткой
- Системы спутниковой связи
