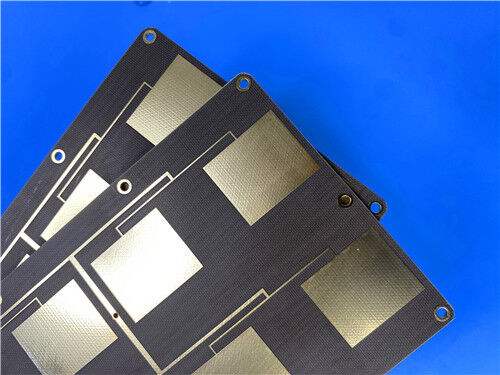

Двухслойная жесткая радиочастотная печатная плата Taconic TLX-9, сверхстабильная микроволновая плата

Этот жесткий двухслойныйРадиочастотная плата Taconic TLX-9Изготовлен из высокоэффективного тканого стеклокомпозита из ПТФЭ, широко известного как экономичная подложка с низкими потерями для микроволновых радиочастотных схем. принятиебезникелевая отделка поверхности EPIGЭта ультратонкая печатная плата толщиной 0,3 мм, изготовленная строго в соответствии с промышленными стандартами IPC-Class-2, обеспечивает стабильно низкую диэлектрическую проницаемость, сверхнизкий коэффициент рассеяния и незначительное поглощение влаги. По сравнению с дорогими микроволновыми материалами Rogers, Taconic TLX-9 обеспечивает эквивалентную электрическую стабильность при более конкурентоспособной цене. Обладая надежной механической прочностью и стабильными высокочастотными характеристиками, эта специализированная радиочастотная плата идеально подходит для LNA, LNB, широкоформатных антенн PCS/PCN, мощных усилителей и пассивных радиочастотных компонентов.

печатная платаСпецификацияс

Стек печатных плат-вверх Конфигурация

Формат графического изображения и стандарт соответствия

Формат графического изображения: поставляется в Gerber RS-274-X, универсальном промышленном стандарте, обеспечивающем высокоточное изготовление печатных плат и полную совместимость данных.

Принятый стандарт: IPC-Class-2, обеспечивающий стабильную и долгосрочную работу промышленных высокочастотных электронных устройств.

Доступность: глобальная служба доставки предоставляется для поддержки инженерных закупок и промышленных проектов по всему миру.

Представление субстрата Taconic TLX-9

Taconic TLX-9 — это высокоэффективный ламинат из плетеного стекла из ПТФЭ, специально разработанный для современных микроволновых схем. Он имеет строго регламентированные электрические и механические свойства и совместим с традиционными производственными процессами, включая резку, сверление, фрезерование и гальваническое покрытие. Этот субстрат обладает исключительной стабильностью размеров и практически нулевым поглощением влаги на протяжении всего производственного процесса.

TLX-9 поддерживает постоянную диэлектрическую проницаемость 2,5 в широком диапазоне частот и температур, что сопровождается сверхнизким коэффициентом рассеяния 0,0019 на частоте 10 ГГц. Кроме того, он сертифицирован по огнестойкости UL 94 V-0, что соответствует строгим требованиям огнестойкости для электронного промышленного применения.

Ключевые особенности

Ключевые преимущества

Taconic TLX-9 предлагает замечательные технические преимущества для разработчиков и производителей микроволновых схем:

Стабильно низкая диэлектрическая проницаемость гарантирует надежную передачу сигнала на высоких частотах.

Сверхнизкий коэффициент рассеяния эффективно снижает потери сигнала в чувствительных микроволновых схемах.

Чрезвычайно низкое поглощение влаги обеспечивает стабильную работу в суровых условиях окружающей среды.

Высокий пробой диэлектрика повышает устойчивость к напряжению для мощного радиочастотного оборудования.

Превосходная прочность меди на отслаивание предотвращает расслаивание слоев и повышает долговечность конструкции.

Оптимизированный CTE сводит к минимуму термическое напряжение и эффективно предотвращает коробление платы, подходит для длительной эксплуатации на открытом воздухе и в высокотемпературных радиочастотных условиях.

Типичные применения

Эта RF-плата Taconic TLX-9 широко применяется в высокоточном микроволновом и радиочастотном оборудовании:

-LNA, LNB и LNC

-PCS/PCN Антенны большого формата

-Усилители высокой мощности

-Пассивные радиочастотные компоненты, радиочастотные сенсорные модули и схемы базовых станций связи.
