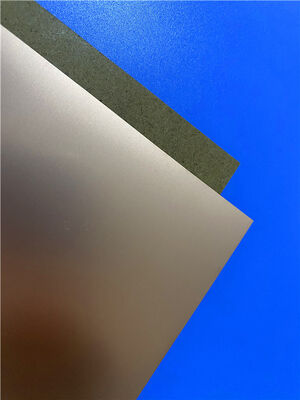

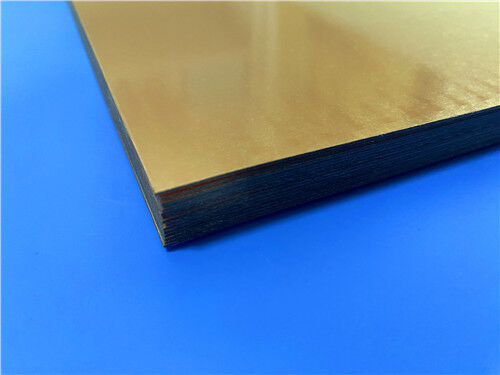

Высокочастотный CuClad233 RF PCB субстрат

Ламинаты CuClad 233 представляют собой композитные материалы из стеклоткани, армированной ПТФЭ, разработанные специально для использования в качестве подложек печатных плат (ПП). Благодаря точному регулированию соотношения стекловолокна и ПТФЭ, ламинаты CuClad 233 предлагают универсальный ассортимент продукции, включающий марки с ультранизкой диэлектрической проницаемостью (Dk) и тангенсом угла потерь, а также варианты с высокой степенью армирования, оптимизированные для повышенной стабильности размеров.

Армирование стеклотканью, являющееся неотъемлемой частью материалов серии CuClad, обеспечивает превосходную стабильность размеров по сравнению с ламинатами из ПТФЭ, армированными нетканым стекловолокном, с эквивалентной диэлектрической проницаемостью. Строгий контроль процесса и постоянство компании Rogers в отношении стеклоткани с покрытием из ПТФЭ не только позволяют получить более широкий спектр доступных значений Dk, но и обеспечивают ламинаты с улучшенной однородностью диэлектрической проницаемости по сравнению со сравнительными альтернативами, армированными нетканым стекловолокном. Эти эксплуатационные характеристики позиционируют ламинаты CuClad как высокоценное решение для ВЧ-фильтров, ответвителей и малошумящих усилителей (МШУ).

Отличительной особенностью ламинатов CuClad 233 является их перекрестная архитектура: чередующиеся слои стеклоткани с покрытием из ПТФЭ ориентированы под углом 90° друг к другу. Эта конструкция обеспечивает истинную электрическую и механическую изотропию в плоскости XY — запатентованная особенность, эксклюзивная для ламинатов CuClad 233, которую не могут обеспечить никакие другие ламинаты из ПТФЭ, армированные стеклотканью или нетканым стекловолокном. Этот исключительный уровень изотропии критически важен для требовательных применений, таких как фазированные антенные решетки.

Обладая диэлектрической проницаемостью (Er) 2,33, CuClad 233 использует сбалансированное соотношение стекловолокна и ПТФЭ, которое оптимизирует низкую диэлектрическую проницаемость и улучшенный коэффициент рассеяния, не жертвуя при этом основными механическими характеристиками.

Особенности и преимущества

• Перекрестная архитектура из стеклоткани с чередующимися слоями, ориентированными под углом 90°
• Высокое соотношение ПТФЭ к стеклу
• Превосходная однородность диэлектрической проницаемости по сравнению со сравнительными ламинатами, армированными нетканым стекловолокном
• Истинная электрическая и механическая изотропия в плоскости XY
• Ультранизкие потери сигнала
• Идеально подходит для схем, чувствительных к диэлектрической проницаемости (Er)

Типичные области применения

• Системы военной электроники (радары, средства радиоэлектронного противодействия [РЭП], средства радиоэлектронной разведки [РЭР])
• Микроволновые компоненты (малошумящие усилители [МШУ], фильтры, ответвители и т. д.)
