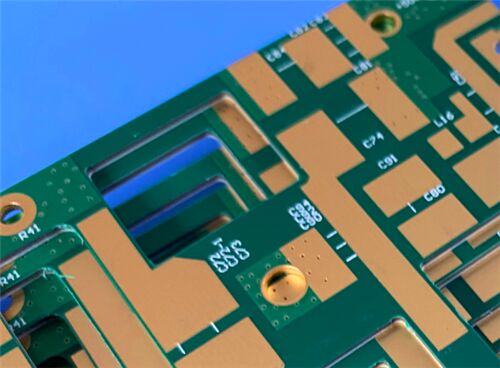

Эта печатная плата представляет собой 20-слойную монтажную плату высокой плотности с модифицированным эпоксидным диэлектриком FR4 TU-872 SLK с рейтингом TG200. Асимметричная медная конфигурация состоит из внутренней меди толщиной 0,5 унции и внешней меди толщиной 1 унции, при этом толщина готовой платы достигает 3 мм. Двусторонняя зеленая паяльная маска в сочетании с белой шелкографией покрывает поверхность платы, а обработка поверхности никелем-палладием-золотом премиум-класса обеспечивает стабильную проводимость поверхности. В соответствии со строгими критериями IPC-класса 3, этот усовершенствованный лазерныйHDI печатная платаобъединяет прецизионные схемы импеданса и полностью заполненные смолой переходные отверстия. Обладая надежной стабильностью размеров, эта высокоскоростная печатная плата с низкими потерями легко вписывается в высокопроизводительное вычислительное оборудование, телекоммуникационные базовые станции и высокочастотные серверные структуры.
Характеристики печатной платы
| Строительный предмет |
Подробности |
| Базовый материал |
TU-872 SLK модифицированная эпоксидная подложка FR4 (Tg 200 ℃), диэлектрик с низким Dk и низкими потерями, предназначенный для высокоскоростных цепей. |
| Количество слоев |
20 слоев — многослойная плата HDI премиум-класса, оптимизированная для высокоскоростной и высокочастотной передачи сигналов. |
| Размеры платы |
215 мм × 137 мм (4 шт.), расположение панелей 2 × 2 для консолидированной отправки. |
| Толщина готовой доски |
Интегрированная ламинирующая структура толщиной 3,0 мм, обеспечивающая превосходную плоскостность для плотной внутренней прокладки. |
| Медный вес |
Внешний слой: готовая медь 1 унция; Внутренний слой: медь толщиной 0,5 унции, подходит для сложной высокоскоростной проводки. |
| Поверхностная обработка |
Покрытие никель-палладий-золото, обеспечивающее исключительную коррозионную стойкость и стабильную проводимость для длительного хранения. |
| Шелкография и паяльная маска |
Сверху и снизу: зеленая паяльная маска с белой шелкографией для четкой маркировки и надежной защиты изоляции. |
| Расширенный процесс |
Микроотверстия HDI с лазерной гравировкой, точная настройка импеданса и полная заглушка смолой для надежной изоляции внутренних отверстий. |
| Стандарт качества |
Соответствует спецификациям IPC-Class-3 для развертывания критически важной промышленной электроники. |
| Тестирование качества |
100% проверка, включающая проверку импеданса, электрическую целостность и обнаружение пустот в заполненных смолой переходных отверстиях. |
Формат графического изображения и стандарт соответствия
Формат графического изображения: представлен в Gerber RS-274-X, универсальном промышленном формате для высокоточных многослойных плат HDI.
Уровень качества: IPC-Class-3, высший промышленный стандарт для высоконадежного электронного оборудования.
Доступность: поддерживает глобальную доставку для удовлетворения спроса в различных странах.

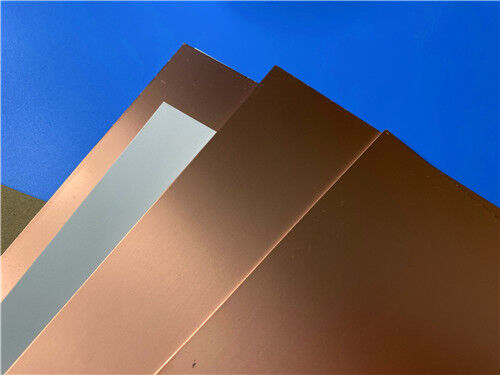

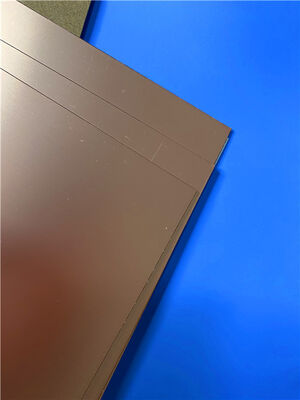

Представление подложки TU-872 SLK
TU-872 SLK — это модифицированный эпоксидный диэлектрик FR4 премиум-класса, изготовленный из высококачественной смолы и армированный стандартным тканым волокном из E-стекла. Этот материал с низкими потерями обладает низкой диэлектрической проницаемостью и низким коэффициентом рассеяния, обеспечивая высокоскоростную цифровую передачу и многослойные высокочастотные схемы. Он обеспечивает отличную совместимость с экологически чистыми процессами, не содержащими свинца, и традиционными рабочими процессами FR4, обеспечивая высокую адаптируемость для сложных многослойных структур ламинирования.
TU-872 SLK обладает превосходными физическими и химическими характеристиками, включая замечательную влагостойкость, оптимизированное тепловое расширение по оси Z, стабильную химическую инертность и стабильные тепловые характеристики. Включенные соединения аллильной сетки повышают структурную прочность и надежную устойчивость к CAF. Постоянные значения Dk/Df обеспечивают стабильные электрические характеристики в различных частотных диапазонах, что делает эту подложку надежным вариантом для высокопроизводительного вычислительного и коммуникационного оборудования.
Основные характеристики материала
| Параметр |
Спецификация и примечания |
| Температура стеклования (Tg) |
200 ℃, что обеспечивает исключительную термическую стабильность при повторяющихся циклах ламинирования. |
| Диэлектрическая проницаемость (Дк) |
Менее 4,0, что минимизирует затухание сигнала для высокоскоростной передачи данных. |
| Коэффициент рассеивания (Df) |
Менее 0,010, что обеспечивает сверхнизкие потери мощности для высокочастотных цепей. |
| Совместимость процессов |
Адаптируется к бессвинцовому оплаванию и стандартным процедурам обработки FR4. |
| Специальное исполнение |
Устойчивость к CAF, низкий КТР по оси Z, высокая стойкость к влаге и химическому воздействию. |
Преимущества производительности и обработки
Равномерные низкие электрические свойства Dk/Df для надежной работы на высоких скоростях и частотах.
Усовершенствованное тепловое расширение по оси Z сдерживает тепловую деформацию во время циклов ламинирования.
Надежная стойкость CAF предотвращает коррозию проводящей анодной нити.
Высокая влагостойкость для использования во влажных и суровых рабочих условиях.
Отличная однородность размеров, постоянная толщина и превосходная плоскостность.
Надежная механическая стойкость для сквозных архитектур и процедур пайки.
Полная совместимость с бессвинцовой сборкой и основными рабочими процессами обработки FR4.
Типичные области применения Ту-872 СЛК
TU-872 SLK служит высокоскоростным диэлектриком с низкими потерями, хорошо подходящим для коммерческой коммуникационной и вычислительной инфраструктуры премиум-класса:
-Радиочастотная схема и модули обработки высокочастотных сигналов
-Объединительные платы и материнские платы для высокопроизводительных вычислительных систем.
-Линейные карты связи и промышленное оборудование для хранения данных.
- Материнские платы серверов и оборудование базовых станций связи.
-Офисные сетевые маршрутизаторы и средства широкополосной передачи сигнала
